DY772-基于S7-300和Wincc组态的3层三层电梯控制系统设计 下载积分：150　资料编号： DY772

作品包括:

Word版说明书1份

S7-300 PLC程序一份

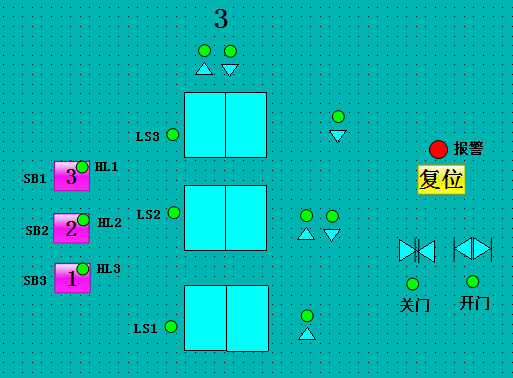

Wincc V7.3组态画面一份

电气CAD图纸

IO分配

完成对三层电梯的自带控制，电梯上，下由一台电动机驱动，电机正转则电梯上升，电机反转则电梯下降。

每层设有呼叫按钮SB1，SB2，SB3，呼叫指示灯HL1，HL2，HL3和到位行程开关LS1，LS2，LS3。

电梯上升途中只响应上升呼叫，下降途中只响应下降呼叫，任何反方向呼叫均无效。

响应呼叫时呼叫楼层的呼叫指示灯亮，电梯到达呼叫楼层时指示灯熄灭；呼叫无效时，呼叫楼层的指示灯不亮，三层楼电梯的自带控制要求如下：

（1）当电梯停于1F或者2F时，如果按3F按钮呼叫，则电梯上升到3F，有行程开关LS3停止。

（2）当电梯停于3F或2F时，如果按1F按钮呼叫，则电梯下降到1F，由行程开关LS1停止。

（3）当电梯停于1F时，如果按2F按钮呼叫，则电梯上升到2F，由行程开关LS2停止。

（4）当电梯停于3F时，如果按2F按钮呼叫，则电梯下降到2F，由行程开关LS2停止。

（5）当电梯停于1F时，而2F、3F均有人呼叫时，则电梯先上升到2F，由LS2控制，暂停2S后，继续上升到3F，由LS3停止。

（6）当电梯停于3F时，而1F、2F均有人呼叫时，则电梯先下降到2F，由LS2控制，暂停2S后，继续下降到1F，由LS1停止。

（7）电梯上升途中，任何反方向的下降按钮呼叫均无效。

（8）电梯下降途中，任何反方向的上升按钮呼叫均无效。

（9）每层楼之间的到达时间应在10S内完成，否则电梯停机；

（10）电梯的起始位置和程序的启动，停止运行自行设计；

（11）故障信号一旦出现，则立即停机并报警

第1章  绪论    1

第2章 设计要求    2

第3章  硬件设计    4

3.1 PLC选型    4

3.2 主电路图    4

3.3 控制电路图    6

3.4地址分配    7

3.5 I/O连接图    8

第4章  程序设计    10

4.1内部使用地址    10

4.2 系统流程图    11

4.3 硬件配置    12

4.4 PLC梯形图程序    16

第5章 Wincc画面制作    36

5.1 新建项目    36

5.2 驱动连接    36

5.3 变量定义    39

5.4 画面制作    40

第6章 运行调试    42

6.1 启动仿真软件    42

6.2 插入监控变量    42

6.3 下载PLC程序    43

6.4 仿真测试    43

总结    57

参考文献    58
