DY660-基于三菱PLC和MCGS组态物料自动分拣控制系统的设计 下载积分：150　资料编号： DY660

作品包括:

Word版说明书1份

三菱 PLC程序一份

MCGS6.2 组态画面一份

电气CAD图纸

IO分配

可以将不同物料的工件通过检测进行分类。通过装置上的安装不同性质的传感器检测物料的材质，例如电涡流传感器检测金属，光电传感器1检测玻璃，光电传感器2检测塑料，电容传感器检测容性物质。

按启动按钮，系统启动，下料气缸执行下料，检测到下料，进行计总数；启动传送带，检测到是金属物料，气缸1动作；检测到是玻璃性物料，气缸2动作；检测到是塑料物料，气缸3动作；检测到是容性物料，气缸4动作；检测到是其他物料，气缸5动作。

按停止按钮，系统停止。按急停开关，急停并报警

作品简介    III

Introduction    IV

1 绪 论    2

2总体设计    3

3 硬件设计    3

3.1 PLC选择    3

3.2 主电路设计    3

3.3 I/O地址分配    4

3.4 I/O接线图    5

4 软件设计    7

4.1 PLC内部使用地址    7

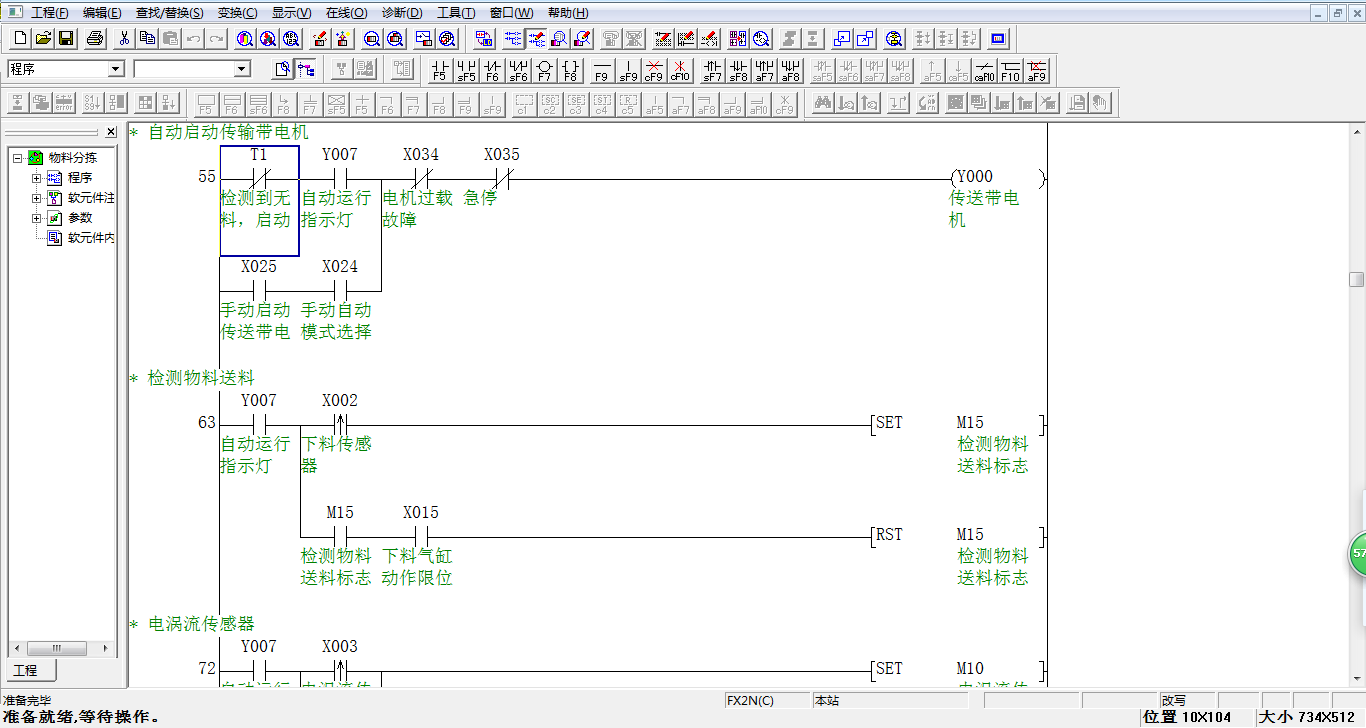

4.2梯形图程序    7

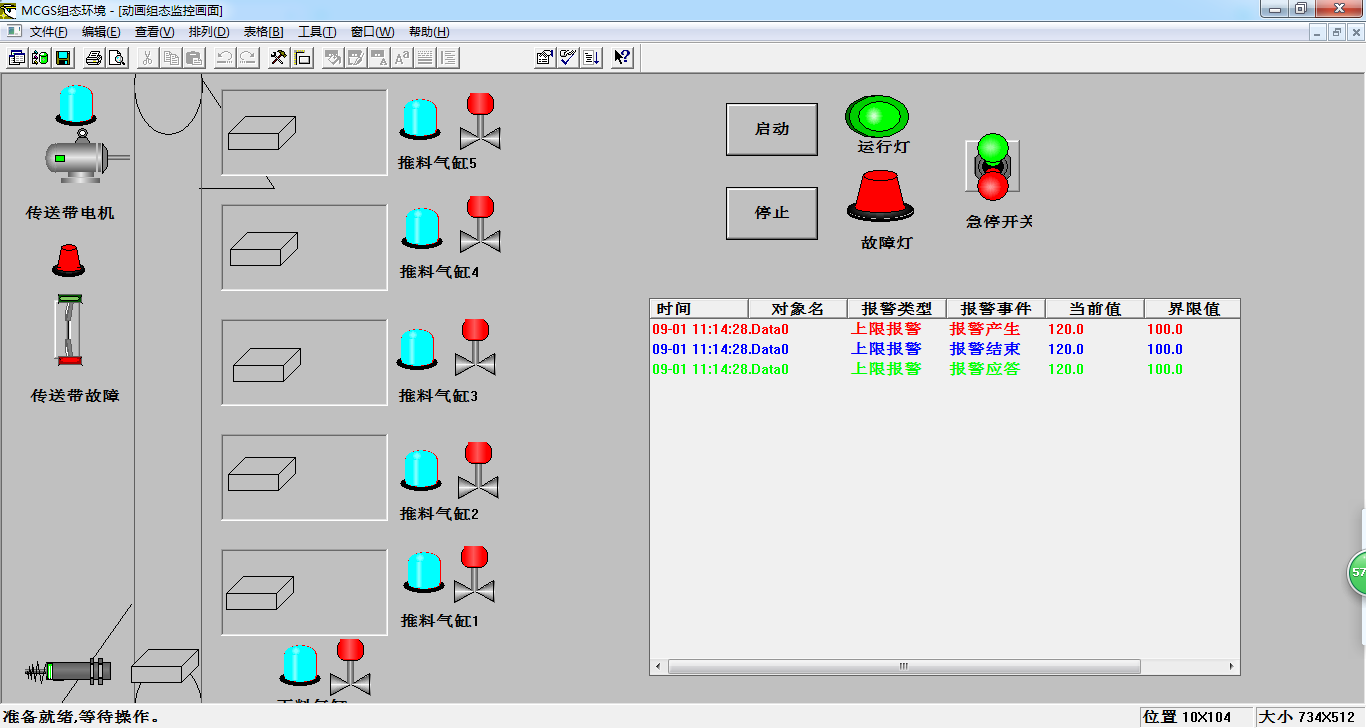

5 MCGS画面设计    16

5.1 通讯设定    16

5.2 数据库定义    17

5.3 组态画面    18

5.6 命令语言    18

6 调试    25

6.1 选择初始画面    25

6.2 启动MCGS    25

6.3 运行结果    26

结 论    28

参考文献    29

致  谢    30

附  录    31

附录1 梯形图程序汇总    31

附录2  语句表程序    33
