DY659-三菱PLC程序MCGS组态6层电梯六层电梯运动控制系统设计 下载积分：150　资料编号： DY659

作品包括:

Word版说明书1份

三菱 PLC程序一份

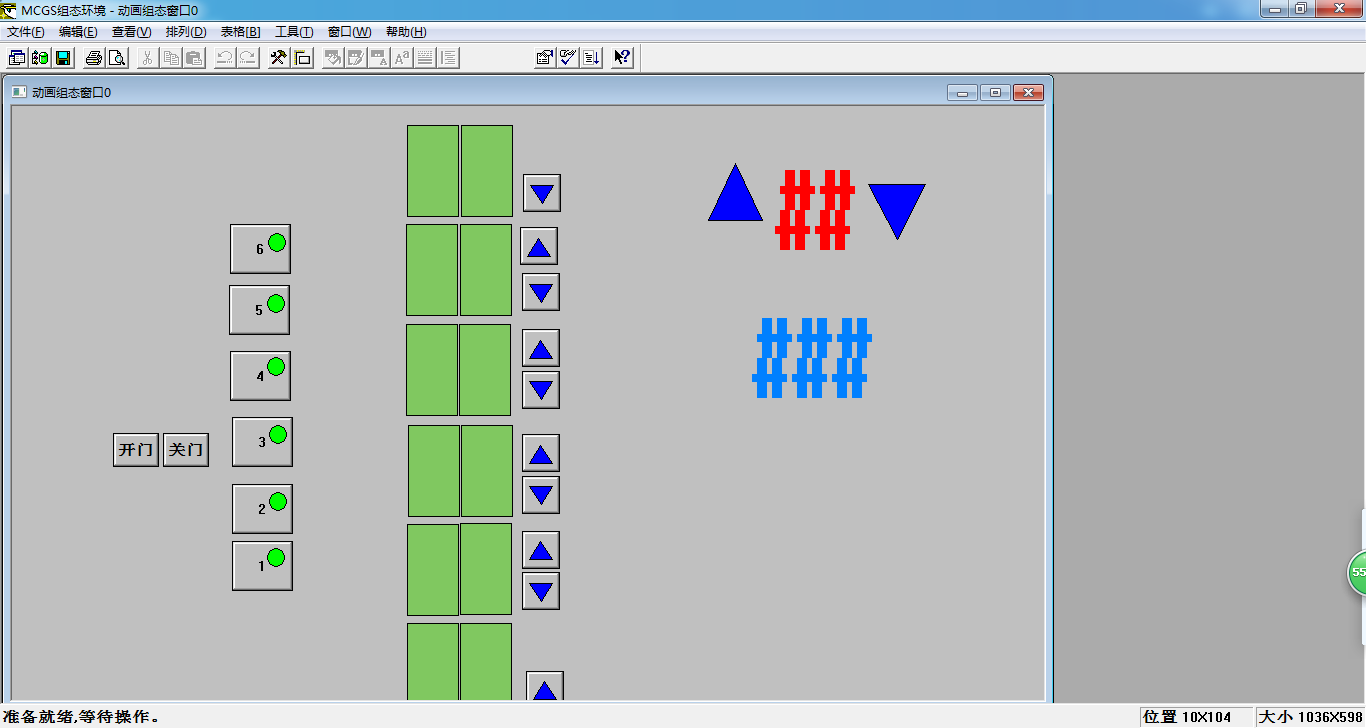

MCGS6.2 组态设计一份

电气CAD图纸

IO分配

系统具备下列几项控制功能：1）自动响应各层楼信号(含上楼信号和下下楼信号)；2）自动响应轿厢服务指令信号；3）自动完成轿厢层楼位置显示；4）自动显示电梯运行方向；5）电梯每到呼叫层自动开门；。

电梯的上、下行由一台电动机拖动，电动机正转为电梯上升，反转为下降。一层到五层有上升呼叫按钮和指示灯 H11，二层到六层有下呼叫按钮和指示灯；一至六层有到位行程开关。电梯内有一至六层呼叫按钮和指示灯；电梯轿厢内有开门和关门按钮，电梯开门和关门分别通过轿厢门电机正转和反转 控制，开门和关门到位由行程开关检测。此外还有电梯载重超限检测，夹人检测，电机故障检测等

作品简介    2

Introduction    3

1 绪 论    4

2总体设计    5

3 硬件设计    5

3.1 PLC选择    5

3.2 主电路设计    5

3.3 电源电路和控制电路设计    6

3.4 I/O地址分配    7

3.5 I/O接线图    9

4 软件设计    11

4.1 PLC内部使用地址    12

4.2 控制程序流程图    12

4.3梯形图程序    13

5 MCGS画面设计    34

5.1 通讯设定    34

5.2 数据库定义    35

5.3 组态画面    36

5.6 命令语言    36

6 调试    46

6.1 选择初始画面    46

6.2 启动MCGS    46

6.3 运行结果    47

结 论    50

参考文献    51

致  谢    52

附  录    53

附录1 梯形图程序汇总    53

附录2  语句表程序    61
