DY673-基于三菱PLC的自动配料控制系统的设计 下载积分：150　资料编号： DY673

作品包括:

Word版说明书1份

三菱 PLC程序一份

电气CAD图纸

IO分配

混凝土搅拌站分为：砂石给料、水和一些特殊的加剂给料、传输搅拌与存储。搅拌机控制系统上电后，进入人机对话的操作界面，首先将系统初始化，将全部的寄存器里的数据清零，重置继电器，对检测到的信号做出反应，是否应该打开输送水泥罐的阀门，开启水泥计量控制系统；开启水仓和一些加剂池的控制阀使水和外加剂流入计量控制系统.配料进入已启动的搅拌机内开始搅拌混合，到达设定的时间时，打开搅拌机的卸料门，混凝土进入已经等候接料的搅拌车内。

一个全套的搅拌装置是由许多台主机和一些辅助设备组成，它最基本的组成部分有以下几个：运输设备、料斗设备、称量设备、搅拌设备等。

1）称重传感器测量石重，沙重。

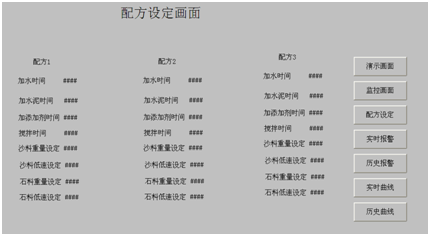

2）选择配方，得到需要的石重，沙重设定。

3）实时计算石重差，沙重差

4）开始启动，按启动按钮，系统启动。

5）沙阀关闭，石阀关闭

6）沙阀关闭，石阀关闭到位，开始配料，开始高速配料

7）当沙重量差小于设定低速重量时，停止高速配料，启动低速配料

8）当沙重量到设定重量，停止配料，关闭配料阀。打开称阀，启动传送带

9）当检测到沙重量为零，停止卸料，关闭沙称阀

10）对石与沙一样控制，按7，8,9执行

11）对于水，水泥，添加剂使用计时控制，计时到停止配料

12）当所有的沙，石，水，水泥，添加剂配料完成，启动搅拌

13）当搅拌完成，翻斗车下降

14）下降到位，延迟设定时间卸料

15）卸料完成，翻斗车上升

16）上升到位，完成一循环

第1章 诸论    4

1.1 研究的目的和意义    4

1.2 国内外发展概况    4

第2章 系统设计和实现    6

第3章 硬件设计    8

3.1 PLC选择    8

3.2主电路图    8

3.3  PLC 输入和输出分配    11

3.4 PLC外围接线图    12

第4章 软件设计    14

4.1 PLC内部使用地址    14

4.2 程序流程图设计    14

4.3 PLC梯形图    16

4.4 语句表程序    25

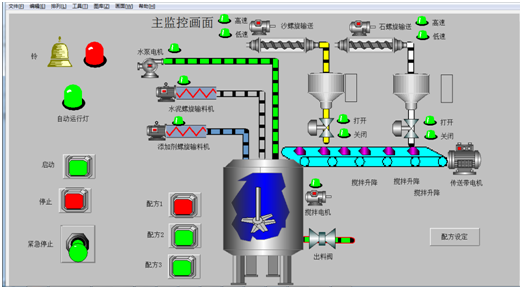

5第5章 组态画面    36

5.1 设备连接    36

5.2 设备通讯参数设置    36

5.3 构造数据库    37

5.4组态画面    38

总 结    40

参 考 文 献    41

致 谢    42

附录    43

附录1梯形图程序汇总    43
