作品包括:
Word版说明书1份
S7-200 PLC程序一份
电气CAD图纸
IO分配
目录 I
1 设计任务 1
2 总体设计 3
3硬件设计 4
3.1 主电路图 4
3.2 控制电路图 4
3.3 PLC输入和输出IO配置 5
3.4 PLC接线图 6
3.5主电路元器件选择及确定 6
3.5.1接触器的选择 7
3.5.1.1接触器的选择原则 7
3.5.1.2接触器的选择 7
3.5.2熔断器的选择 7
3.5.2.1熔断器选择一般原则 7
3.5.2.2熔断器选择 8
3.5.3 低压断路器的选择 8
3.5.3.1 低压断路器选择的一般原则 8
3.5.3.2 低压断路器选择 8
3.6 PLC型号的选择和确定 8
3.7 器件清单 9
4 软件设计 11
4.1 PLC 内部使用地址 11
4.2 流程图设计 11
4.3 PLC梯形图设计 17
4.4 语句表程序 31
5 调试和仿真测试 43
5.1 调试 43
5.2仿真测试 43
6 结束语 52
参考文献 53
附录 54
(1)按下启动按钮启动喷泉控制设备;按下停止按钮以停止喷泉控制设备。
(2)喷泉的工作模式由模式选择开关和单步/连续开关决定。
(3)当单步/连续开关处于单步位置时,喷泉只能根据花样选择开关设置的模式运行一个周期。

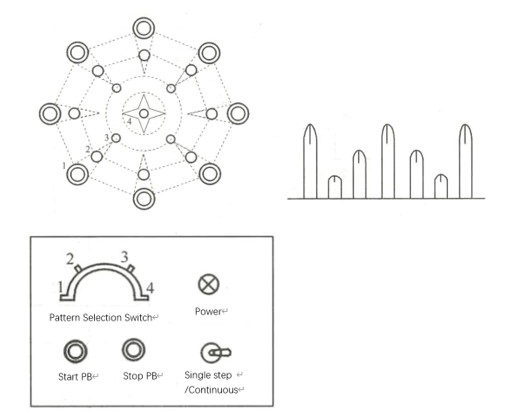

(4)模式选择开关用于喷泉的喷射模式。现在考虑四种喷射方式。
①模式选择开关位于位置1时,按下开始按钮后,4号喷头将喷水。延迟4秒后,第3号喷头将喷水。再延迟4秒后,2号喷头将喷水。再延迟4秒后,第1号洒水器将喷水。 18s之后,如果是单步运行模式,则停止。如果是连续运行模式,请继续循环。
②当图案选择开关位于位置2时,按启动按钮,从1号喷嘴喷水,延迟2s,从2号喷嘴喷水,延迟2s,从3号喷嘴喷水,延迟持续2秒钟,从4号喷嘴喷水。 30秒后,如果是单步运行模式,则停止。如果是连续运行模式,请继续循环。
③当模式选择开关位于位置3时,按下启动按钮,同时对喷嘴1和3喷水,延迟3 s,对喷嘴2和4喷水,并停止对喷嘴1和3喷水。交替运行15秒钟后,所有四组喷嘴都将喷水。 30s后,如果是单步运行模式,它将停止。如果是连续运行模式,请继续循环。
④当图案选择开关位于位置4时,按开始按钮,然后以2S的间隔按1-> 2-> 3-> 4的顺序喷水,然后一起喷水。 30s之后,按照1-> 2-> 3-> 4的顺序分别延迟2s,并停止依次喷水。延迟1秒钟后,以4-> 3-> 2-> 1的顺序在2 s的间隔内喷水,然后一起喷水。30秒后停止。如果是单步运行,请停止。如果是连续运行模式,请继续循环。
