DY005-S7-200PLC自动喷泉控制系统设计 下载积分：150　资料编号： DY005

作品包括:

说明书一份

S7-200 PLC程序一份

S7-200 PLC仿真一份

电气CAD图纸一份

IO分配

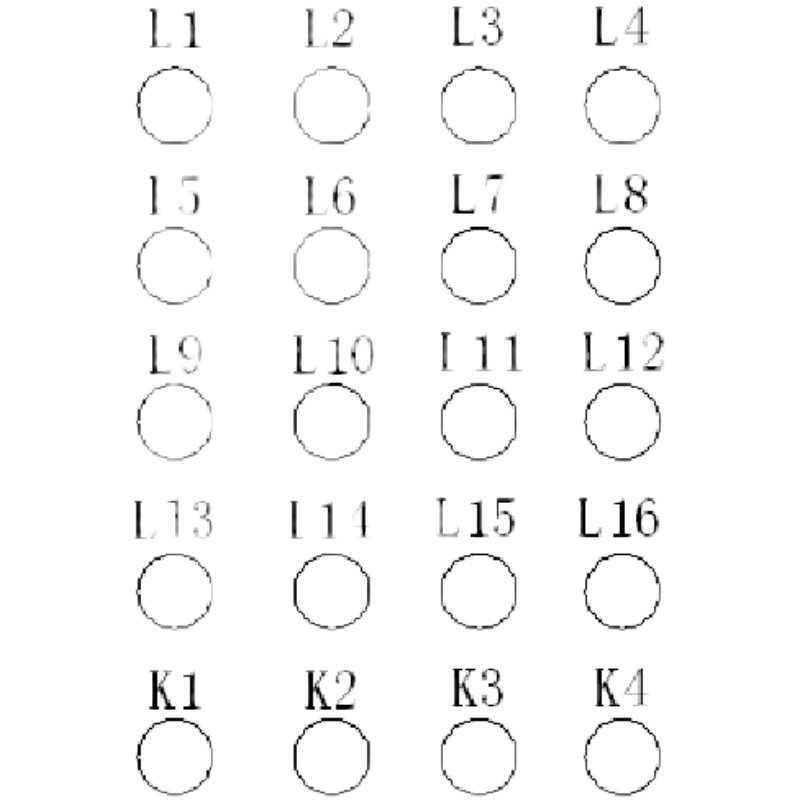

有16个彩灯代表16个喷头，有4个选择按钮，如下图所示。采用S7-200PLC进行控制，实现四种以上的自动喷泉花样

1设计要求及任务1

1.1设计要求1

1.2设计任务1

1.3方案设计1

2硬件设计4

2.1 PLC选择4

2.2 PLC输入和输出分配4

2.3 PLC输入和输出接线图5

3软件设计6

3.1软件简介6

3.2内部使用地址7

3.3时序图7

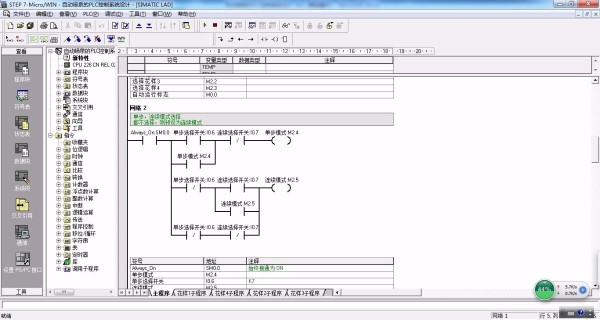

3.4梯形图程序8

3.4.1 主程序8

3.4.2 花样1子程序1

3 3.4.3花样2子程序18

3.4.4花样3子程序23

3.4.5花样4子程序26

3.5指令表程序34

4仿真62

4.1导出AWL程序62

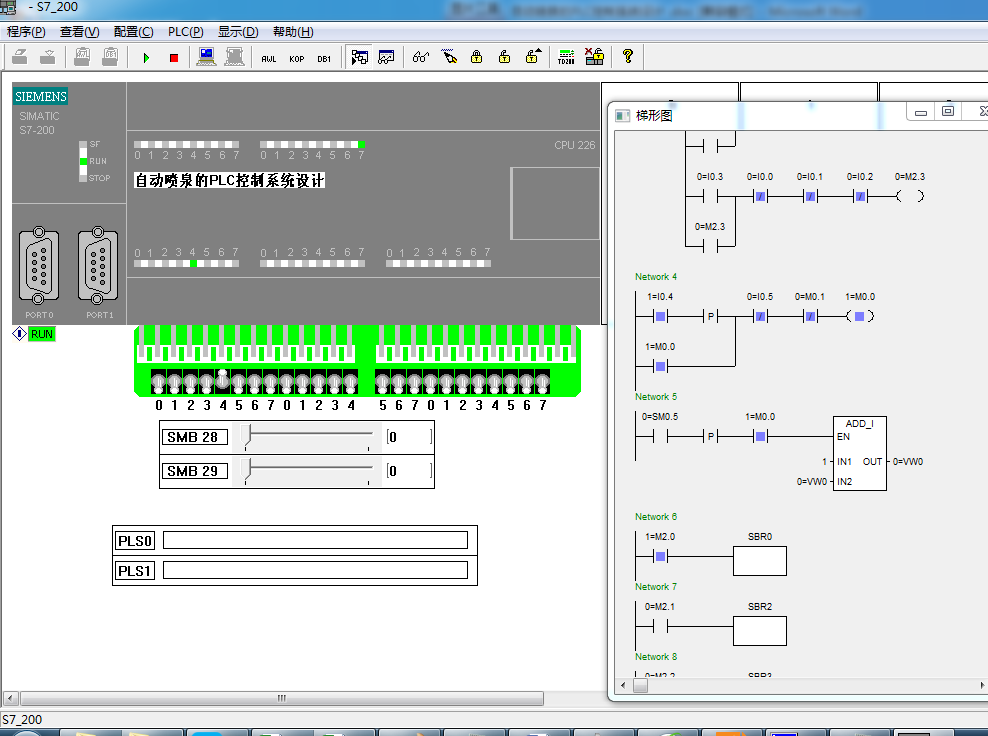

4.2仿真准备62

4.3仿真测试64

设计心得66

参考文献67
