DY043-基于PLC及MCGS组态的风机变频调速控制系统设计 下载积分：150　资料编号： DY043

作品包括:

Word版本说明书一份

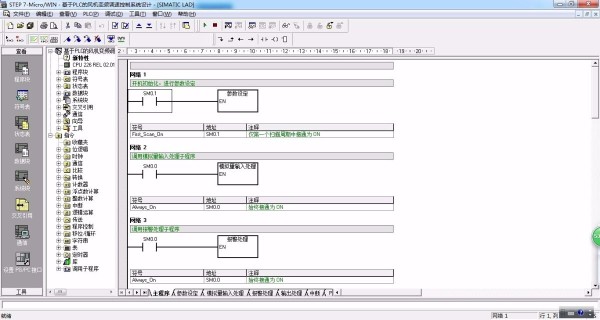

S7-200 PLC程序一份

MCGS6.2组态画面一份

电气CAD图纸一份

IO分配

1)系统启停:对于高压大型风机的启动，必须满足动力油油压、润滑油油压,润滑油温度等正常,以上一切条件都满足，才能启动，如果风机轴温过高,润滑油压力过低、动力油压过低，将立即停止，并显示相应的报警。

2)压力调节:通过可编程控制器控制高压同步电动机的变频器,对变频器的速度进行调节，速度调节的

依据主要是按照风机出口的压力检测与设定压力比较,进行PID调节,满足压力恒定的目的。

目录3

第一章绪论5

1.1课题的目的和意义5

1.2国内外研究现状5

1.3本课题主要研究内容5

第二章总体设计7

2.1设计要求7

2.2方案设计7

第3章硬件设计10

3.1 PLC选择10

3.2主电路设计10

3.3控制电路设计11

3.4 PLC输入输出分配12

3.5 PLC输入输出接线图13

第四章软件设计15

4.1控制流程图15

4.2 PLC内部使用地址

4.3梯形图程序

全套设计
