Z456-基于S7-200 PLC及MCGS组态的污水处理系统设计 下载积分：150　资料编号： Z456

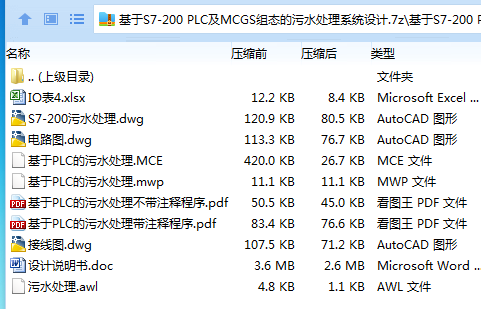

作品包括:

Word版说明书1份，共71页，约20000字

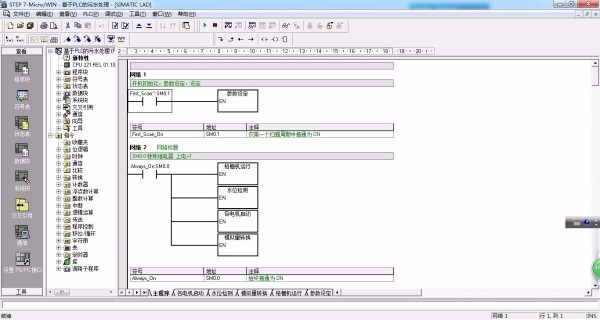

S7-200 PLC程序一份

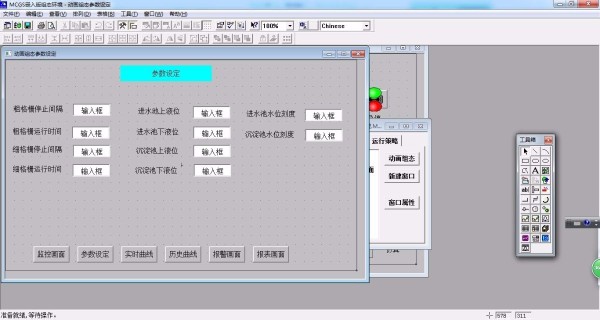

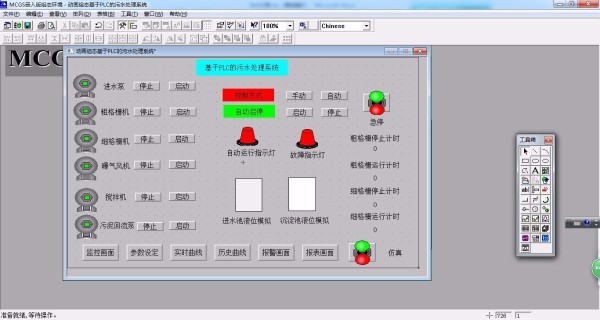

MCGS7.7组态画面一份

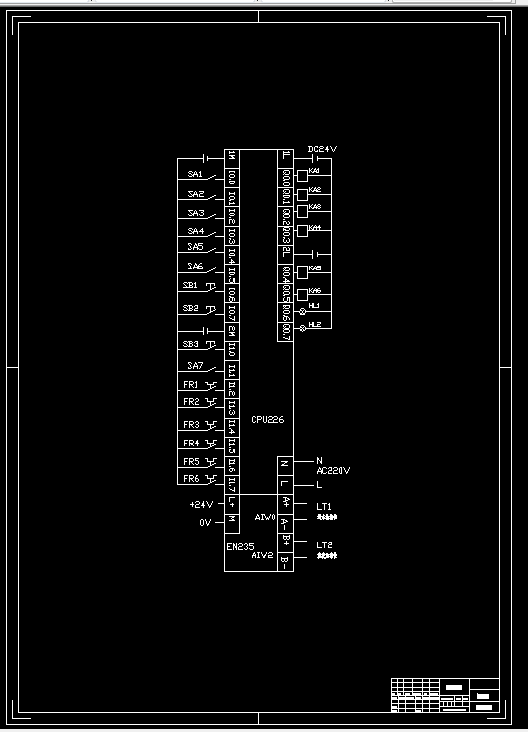

IO分配

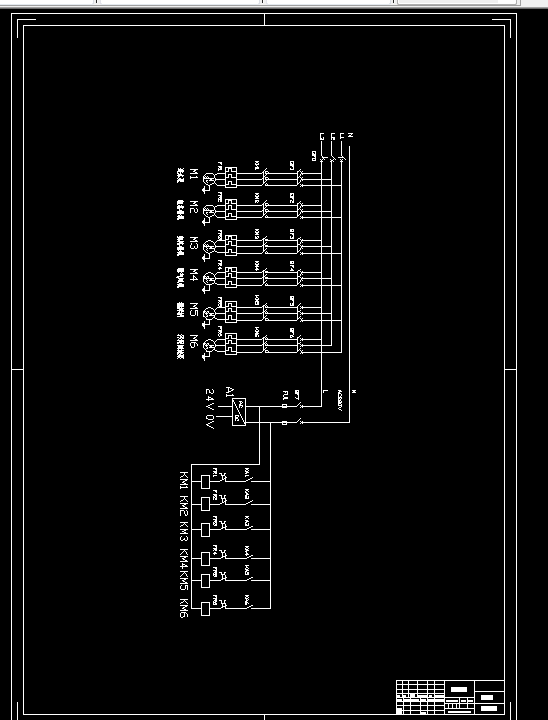

电气CAD版本图纸，共2张

摘要

随着城市的快速发展，环境污染问题显得越来越重要，污水是破坏环境的一个很主要的因素，而目前我国大多数污水处理控制系统自动化水平和安全性不高，效率普遍低于世界标准。污水处理系统中的曝气过程控制、数据通讯和监控管理是急需解决的主要问题。我国污水处理自控系统相对落后，污水处理成本居高不下，污水厂排放的处理过的污水的水质不稳定，所以如何建立有效的自控系统，优化运行效果，减少运行费用，具有重要意义。

本设计介绍了工厂污水处理的基本工艺和流程，并通过研究设计了一套基于PLC控制的污水处理系统。文章首先介绍了基于PLC污水处理控制系统的相关流程，控制系统硬件结构以及设计PLC控制系统的基本原则和步骤，来说明PLC在污水处理过程中的应用。先根据污水处理要求设计了设备的电器控制与自动控制线路，主要包括设备的启停、状态信号故障信号、和信号采集等，最后按照工艺要求设计PLC控制系统，其中包括PLC的选型、系统资源配置以及按照污水处理工艺编制PLC程序。

该设计的污水处理控制系统具有生产效率高、可靠性高、工序流程易实现、操作简便等特点，可满足污水处理流程的自动控制需要。

关键词：污水处理系统;可编程逻辑控制器（PLC）;组态软件
