Z676-基于S7-200 PLC的自动贴标机的气动系统设计与实现 下载积分：150　资料编号： Z676

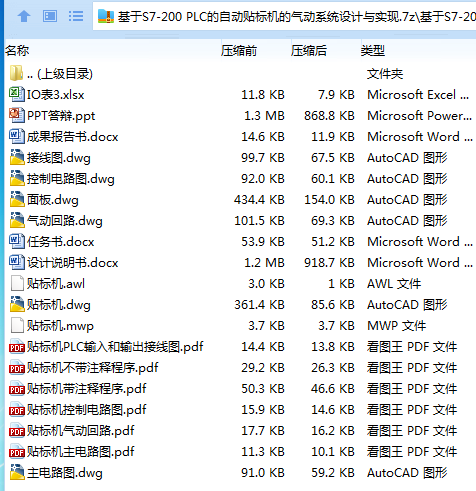

作品包括:

Word版说明书1份，共47页，约7000字

任务书一份

PPT答辩一份

IO分配

CAD版本图纸，共5张

S7-200 PLC程序一份

摘  要

本设计是自动贴标签的气动系统设计与实现，选择西门子的S7-200小型 PLC为控制核心，使用其中的CPU226，设计了一套自动贴标签控制系统。通过传送带传送纸盒，通过纸盒分离气缸伸出和缩回进行纸盒分离，通过送标定位气缸伸出和缩回，送标摆动气缸正转和反转进行贴标签和压实，通过反复动作，实现了贴标签的自动操作。通过分析控制要求，进行了系统总体设计，选择了PLC，设计了气动控制回路，设计了主电路，控制电路，分配了PLC输入和输出点，进行了PLC的输入和输出接线设计。编写了控制程序流程图，采用西门子的S7-200编程软件Micro-Win Step7编制了梯形图程序和语句表程序，最后进行了调试，使用PLC的仿真软件进行了仿真测试，达到了预设的设计目的。

关键词：气动　贴标签　梯形图

目 录

摘要 Ⅰ

一、 绪 论 - 1 -

二、 总体设计 - 2 -

三、 硬件设计 - 4 -

3.1 PLC选择 - 4 -

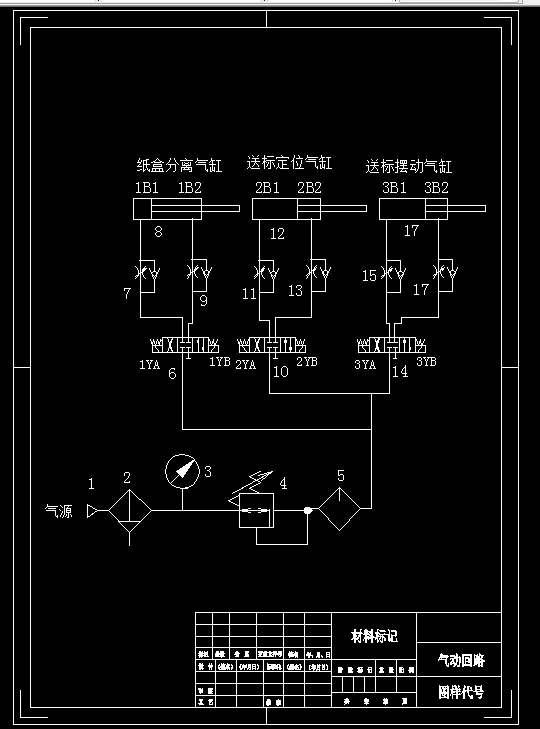

3.2气动回路设计 - 4 -

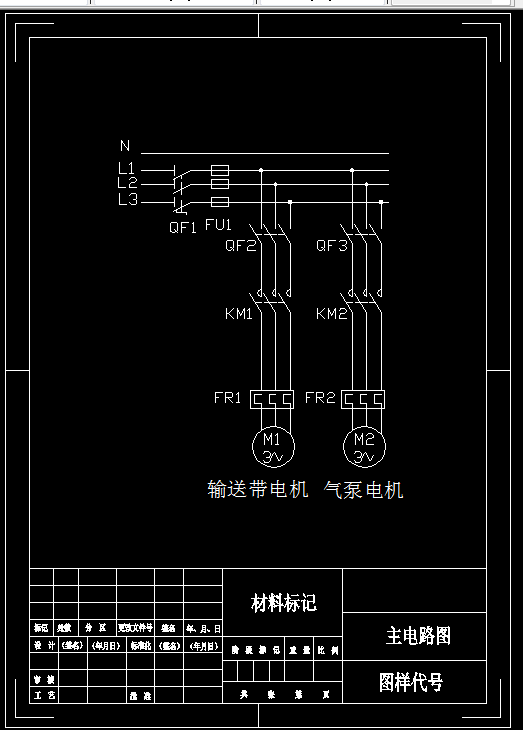

3.3主电路图 - 5 -

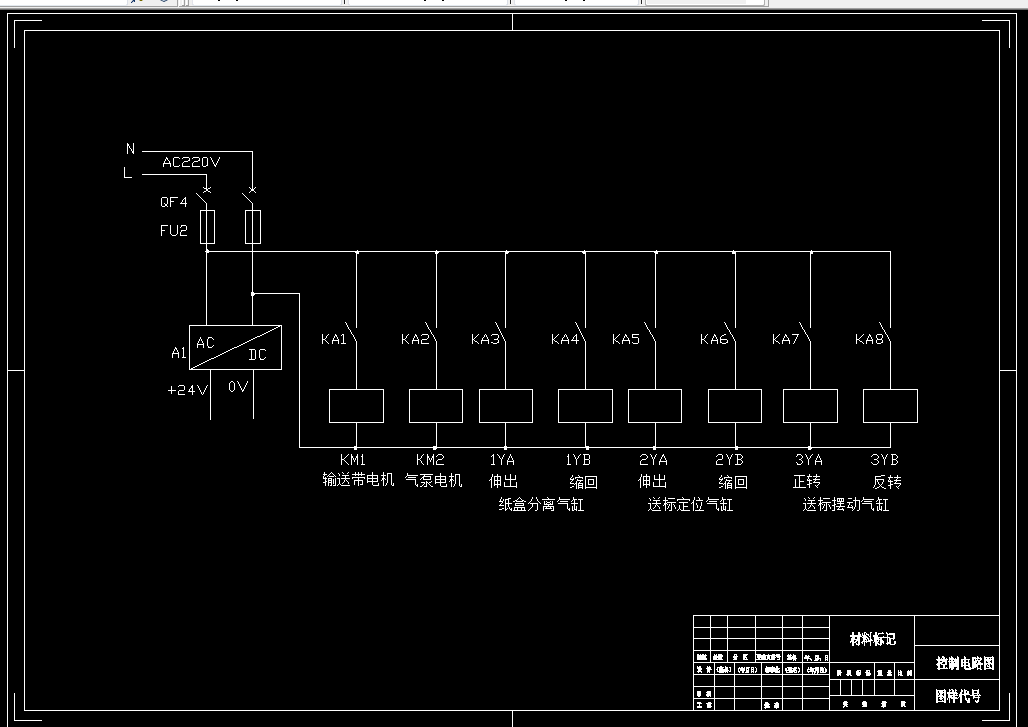

3.4控制电路图 - 6 -

3.5PLC输入和输出分配 - 7 -

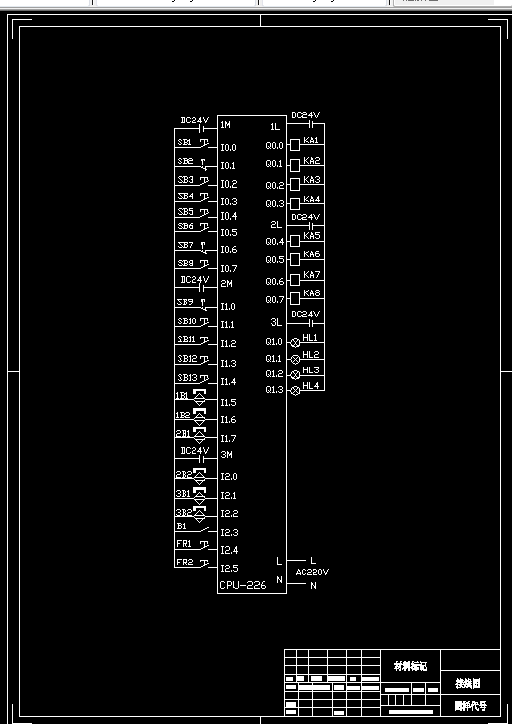

3.6 PLC输入和输出接线图 - 8 -

3.7 控制面板图 - 9 -

四、 软件设计 - 11 -

4.1 PLC内部使用地址 - 11 -

4.2 控制程序流程图 - 11 -

4.3梯形图程序 - 12 -

4.4语句表程序 - 25 -

五、调试和仿真测试 - 33 -

5.1 调试 - 33 -

5.2 仿真测试 - 33 -

结论 36

致谢 37

参考文献 38

附 录 39

附录1 梯形图程序汇总39
