Z1661-基于S7-200 PLC及MCGS组态的自动智能粮仓系统设计 下载积分：150　资料编号： Z1661

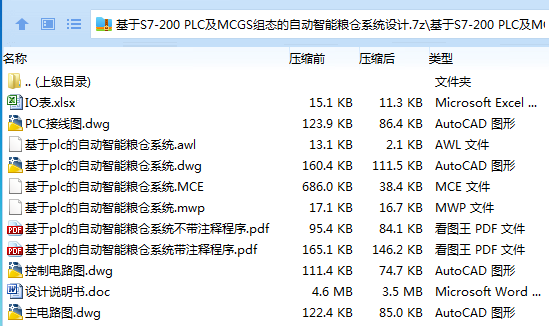

作品包括:

word设计说明书一份，共136页，约18000字

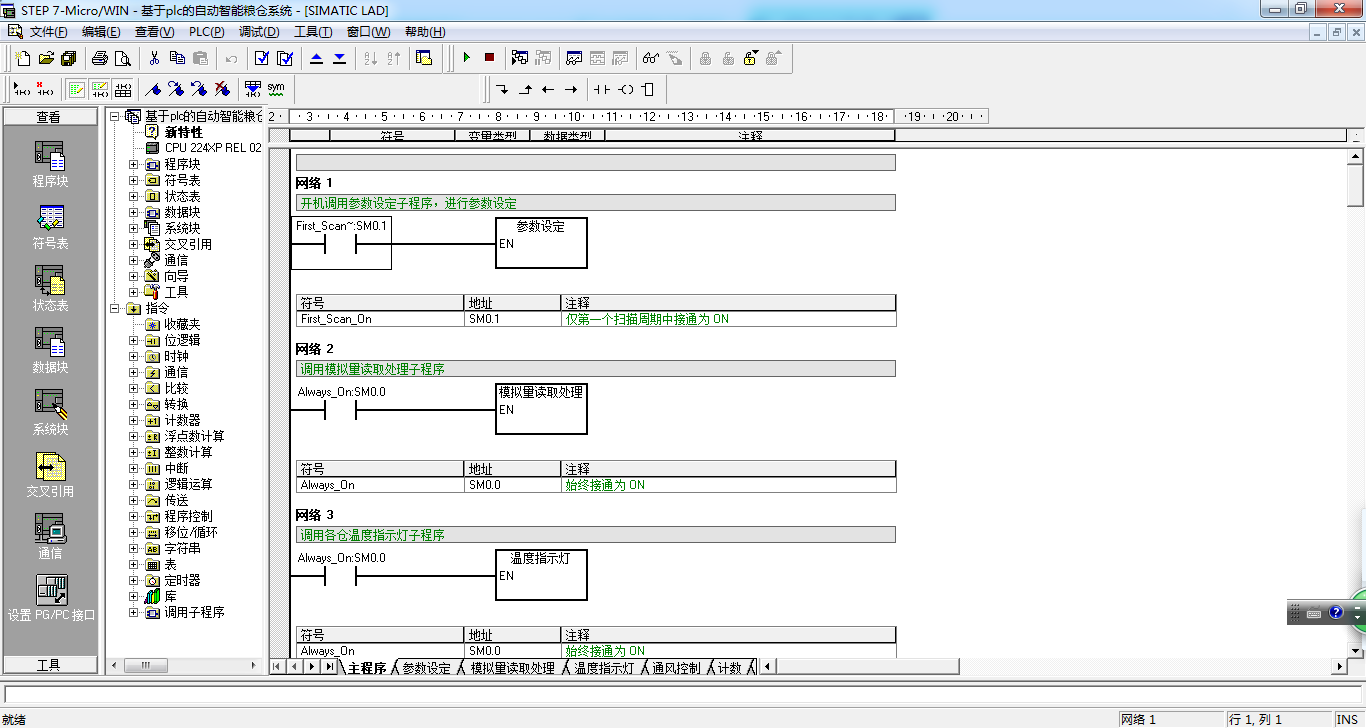

S7-200  PLC程序一份

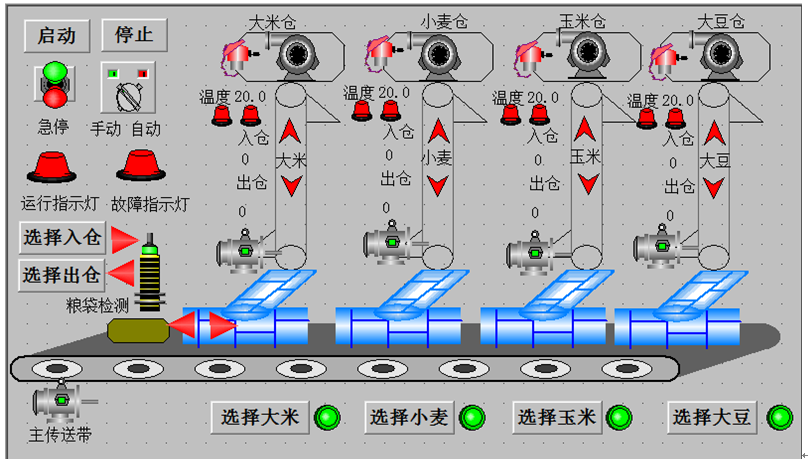

MCGS7.7组态画面一份

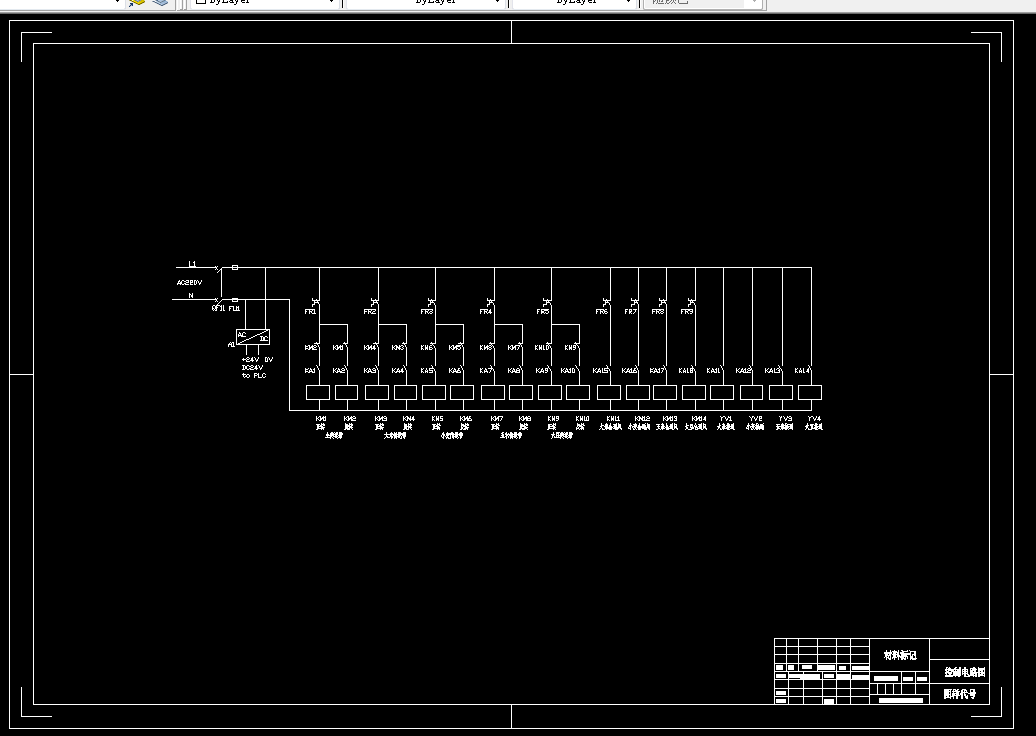

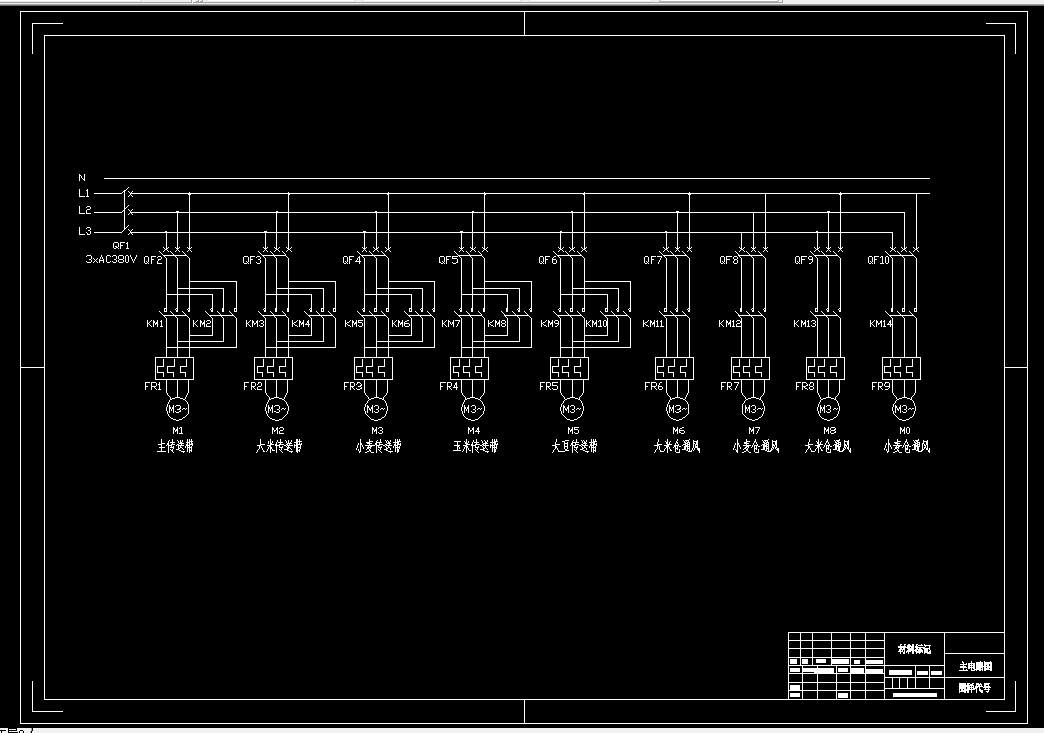

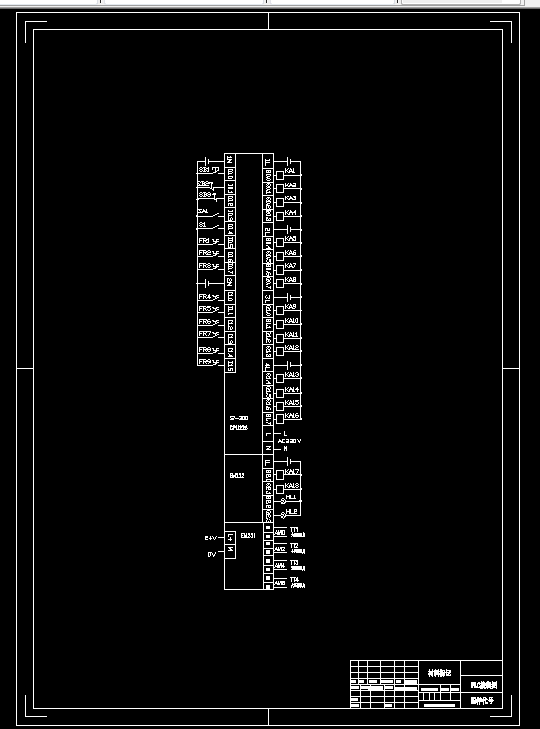

电气CAD图纸，3张

IO分配

摘 要

本文是基于PLC的自动智能粮仓系统设计，采用西门子S7-200小型PLC为核心，外加MCGS触摸屏为上位机，采用温度传感器检测各仓温度，采用主传送带正反转，各分传送带正反转，通过风机控制各仓温度，进行大米、小麦、玉米和大豆四种粮食出入仓自动控制，各粮食出入仓计数统计，各仓温度自动控制。

为了简化系统，仅对四个粮仓进行控制，每个粮仓都安装有温度传感器，可以单独进行风机温度控制，独立设定控制温度，和启动停止风机温度。

系统具有短路过流保护、过载保护和急停保护等，安全性高。具有自动手动控制模式，操作方便灵活。可以使用触摸屏进行各种参数设定，使用方便。具有自动运行指示、故障指示以及各仓温度是否在范围显示，出入显示，各传送带运行方向显示，显示状态丰富。使用PLC和触摸屏进行控制，使用方便灵活，具有一定的实用价值。

关键词： 自动粮仓；出入仓；温度控制

目  录

1 绪论 5

1.1课题背景 5

1.2课题目的和意义 5

1.3研究主要内容 6

2  总体设计 7

2.1设计要求 7

2.2控制分析 7

2.3方案设计 8

3  硬件设计 10

3.1 PLC选择 10

3.2 主电路 10

3.3 控制电路图 13

3.4 PLC的输入和输出分配 15

3.5 PLC输入和输出接线图 16

4 软件设计 18

4.1 控制系统流程图 18

4.2  PLC内部使用地址 24

4.3  梯形图程序 27

4.3.1 主程序 27

4.3.2 参数设定子程序 31

4.3.3 模拟量读取处理子程序 38

4.3.4温度指示灯子程序 46

4.3.5 通风控制子程序 48

4.3.6 计数子程序 54

4.3.7 输送机控制子程序 57

4.4  语句表程序 75

5 组态设计 107

5.1 通讯定义 107

5.2 变量连接 108

5.3 组态画面 113

5.4  脚本编写 117

6 系统调试 119

6.1 硬件调试 119

6.2  PLC程序调试 119

6.3 组态联机调试 123

7 总结 133

参考文献 134

致谢 135
