Z1655-S7-200 PLC实现剪板机的控制系统设计 下载积分：150　资料编号： Z1655

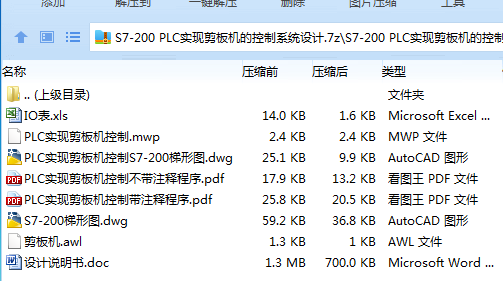

作品包括:

Word版说明书1份，共35页,约3900字

S7-200 PLC程序一份

电气CAD图纸一份

IO分配

【摘要】

本论文主要阐述了使用西门子S7-200 PLC为控制核心，设计了一套基于PLC的剪板机控制系统。通过使用行程开关，压力继电器等，进行剪板机控制。初始为原点，按启动按钮后，系统自动右移送料，检测到送料到位，执行压钳下压，压力到，执行剪切，剪切到切断位，压钳和剪切自动返回，返回到原点，自动循环执行，循环10次系统停止。分配了输入和输出点设计了输入和输出接线图，设计了程序流程图，编制了梯形图和语句表程序，最后使用PLC仿真软件进行了仿真测试，达到了设计目的。

关键词： 剪板机，仿真，梯形图

目 录

1 设计要求 7

1.1  设计目的 7

1.2  设计要求 7

2 硬件设计 8

2.1  PLC选型 8

2.2地址分配 8

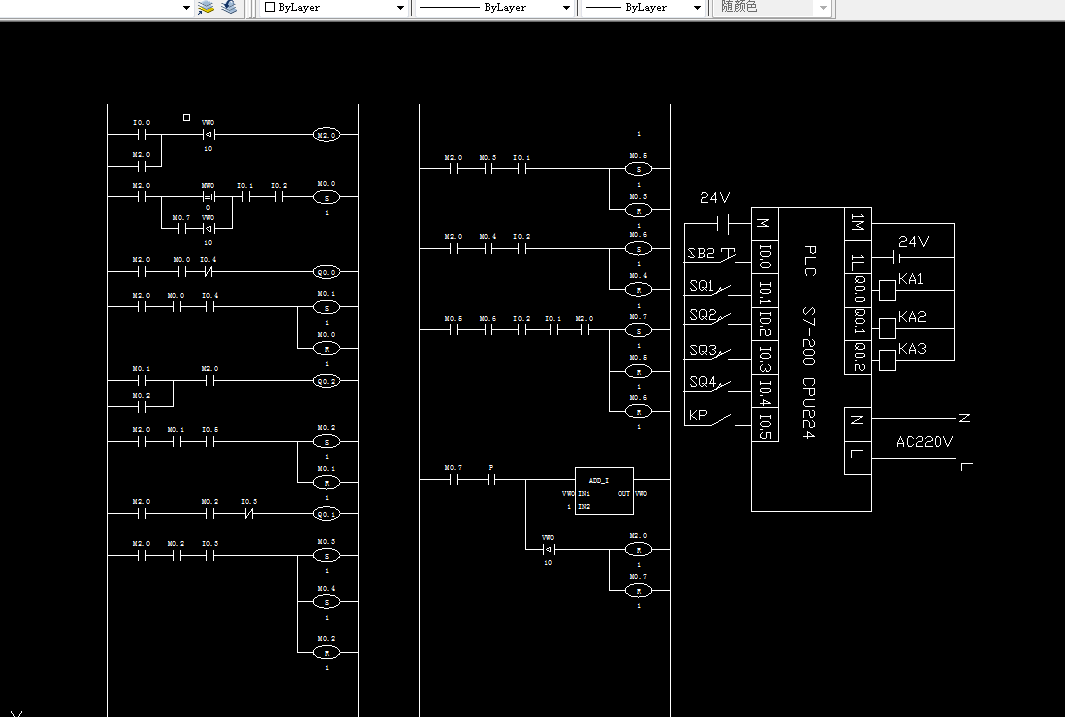

2.3 PLC接线图 8

3 程序设计 10

3.1 内部使用 10

3.2 流程图设计 10

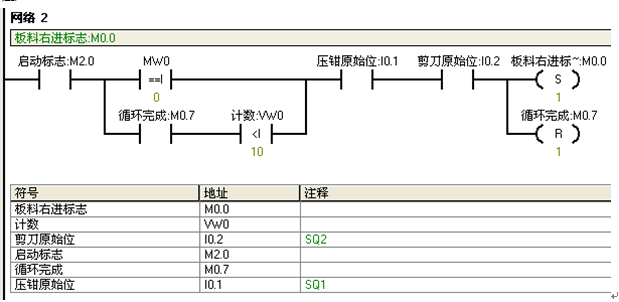

3.3 梯形图程序 12

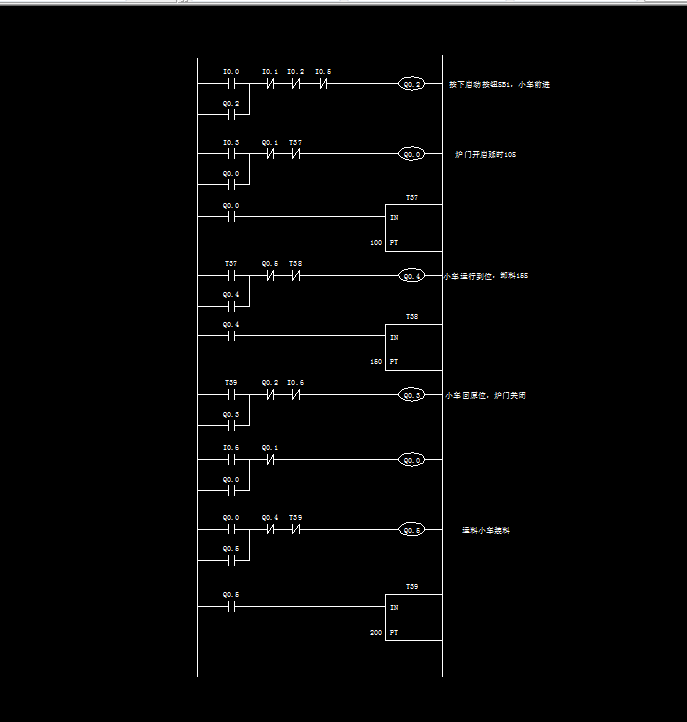

3.4 CAD梯形图程序 17

3.5 语句表程序 17

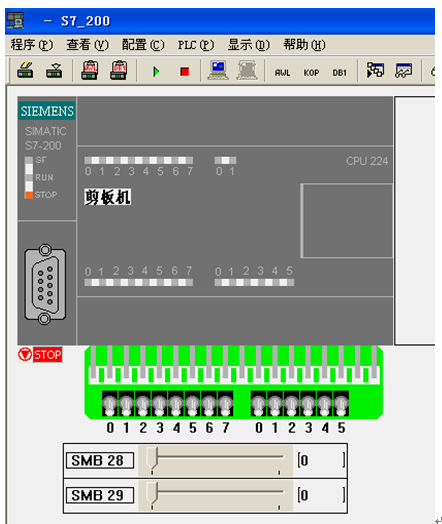

4 仿真测试 21

总 结 31

致 谢 32

参考文献 33

附 录 图纸 34
