P769-基于三菱PLC和组态王路灯控制系统的设计组态设计程序设计 下载积分：150　资料编号： P769

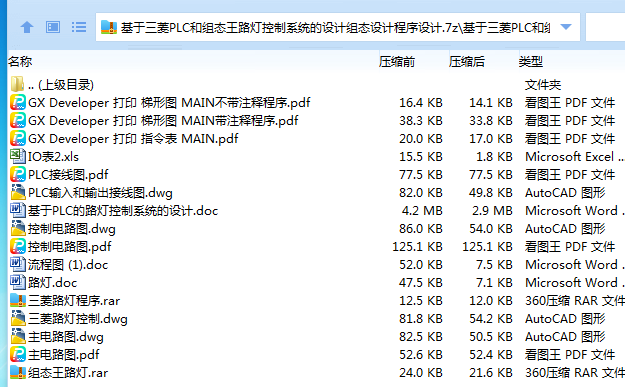

作品包括:

Word版说明书1份，共44页

三菱 PLC程序一份

组态王6.53组态画面一份

电气CAD图纸，共3张

IO分配

摘要

 本课题是基于PLC的路灯控制系统的设计，采用三菱公司的小型PLC，FX2N-32MR-001，含16路数字量输入，16路继电器输出，也组态王组态软件为上位机，设计了一套基于PLC的路灯控制系统。为了减小控制规模，和工作量，本次采用三组路灯进行控制，每组分为主灯和副灯，主灯和副灯里包含若干灯进行并联。每路灯的主灯和副灯都可以单独控制。系统具有多种操作模式，例如手动强开，开启所有主灯和副灯，手动强关，关闭所有主灯和副灯。光使能模拟，通过检测光照传感器1和光照传感器2的状态，当同时不需要点亮灯时，执行点亮灯，有任何一只传感器没点亮灯条件，则不点亮灯。有时控模式，通过设定开灯时间，夜间关灯时间，早上关灯时间，进行主和副灯控制。另外可以单独选择控制主灯，控制副灯，控制主副灯，单独对主和副灯进行控制。通过分析控制工艺要求，设计了主电路，控制电路，PLC输入和输出接线图，PLC控制流程图，使用编程软件编制了梯形图和语句表程序，最后使用组态王组态软件进行了上位机仿真演示，到达了预期的设计目的。

关键词  路灯控制  PLC  梯形图   组态王

目录

1 绪论 3

2 总体设计 4

3 硬件设计 5

3.1 PLC选择 5

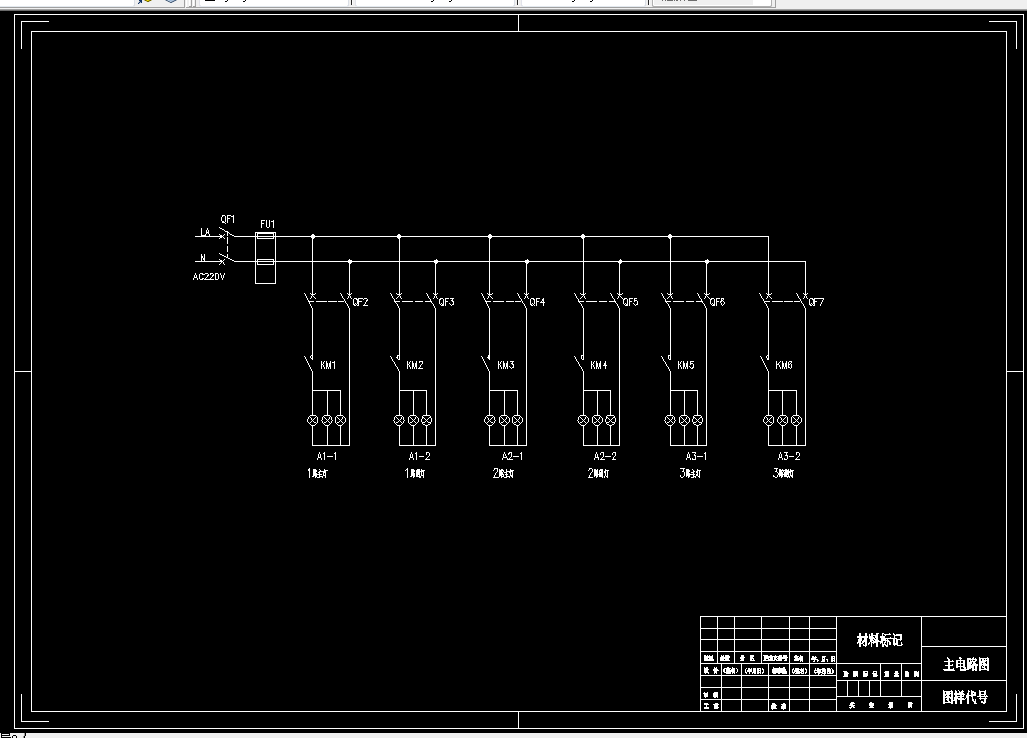

3.2 主电路设计 5

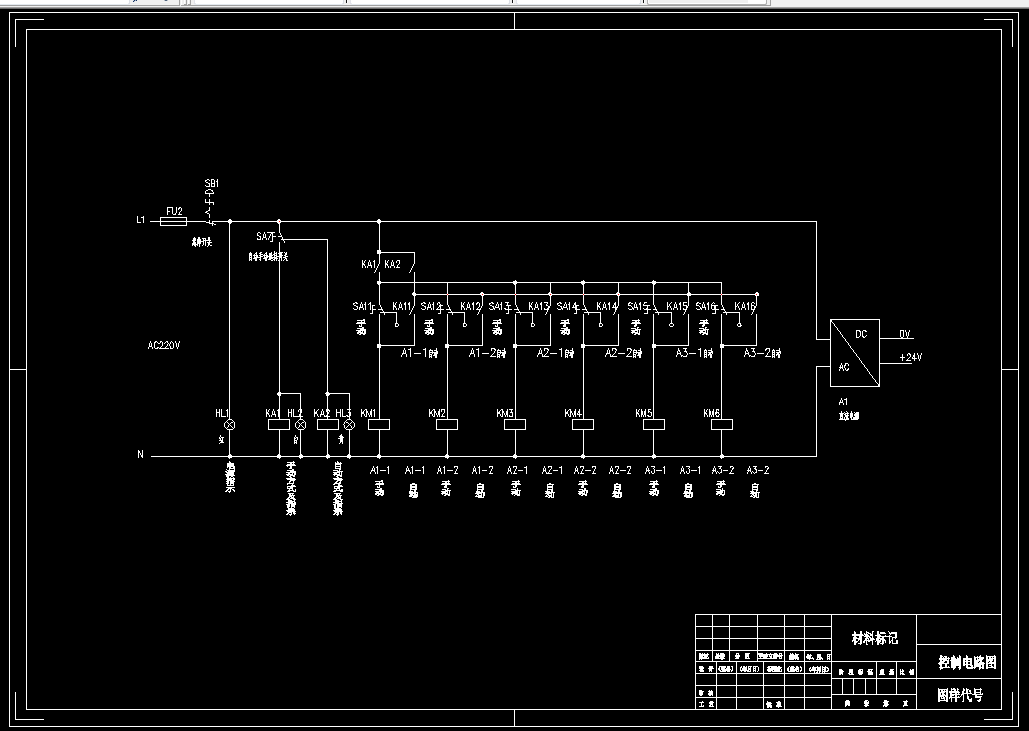

3.3 控制电路设计 7

3.4 PLC输入和输出分配 9

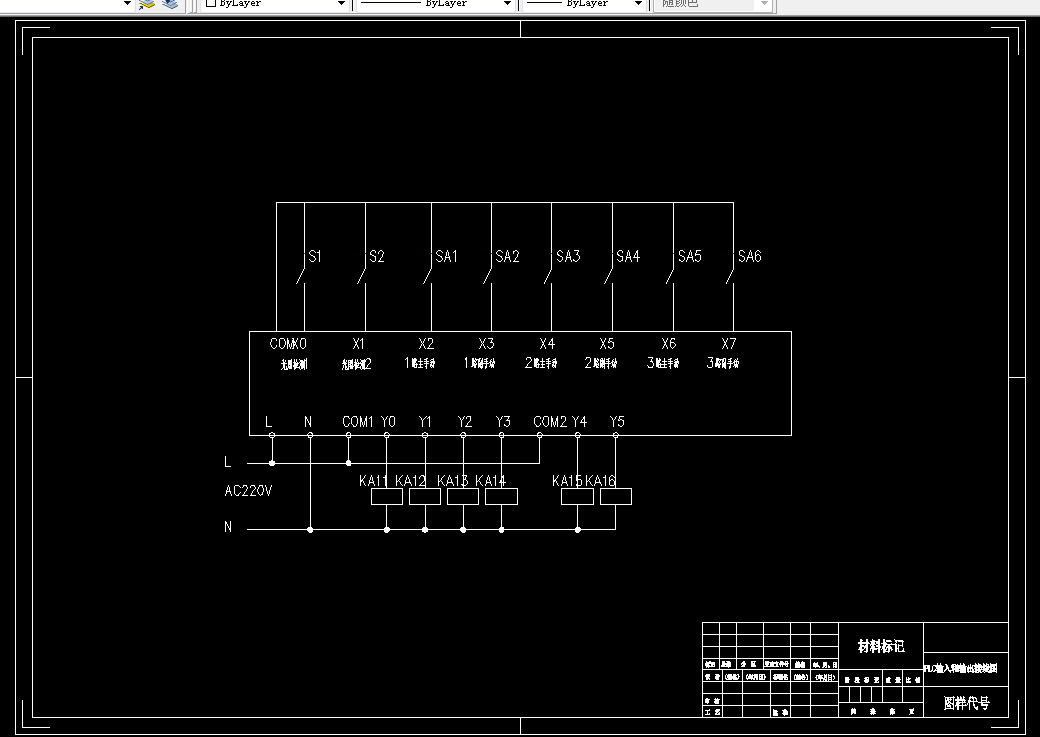

3.5 PLC输入和输出接线图 9

4 程序设计 11

4.1 内部使用地址 11

4.2 控制程序流程图 11

4.3 PLC梯形图程序 12

4.4 语句表程序 20

5 组态设计 27

5.1 通信设定 27

5.2 添加驱动 27

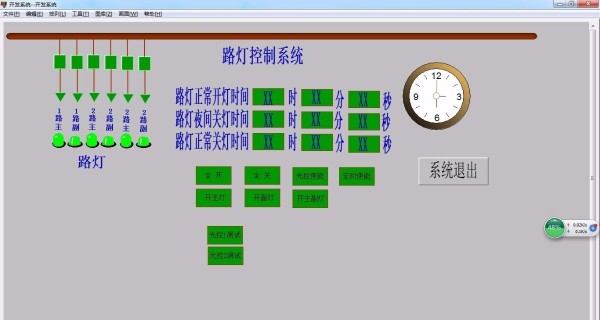

5.3 定义变量 28

5.4 组态画面 29

5.5 运行 34

6 总结 39

参考文献 40

致谢 41

附录 42

附录1 梯形图程序汇总 42
