Z1658-S7-200 PLC步进驱动控制物料运输控制系统的设计 下载积分：150　资料编号： Z1658

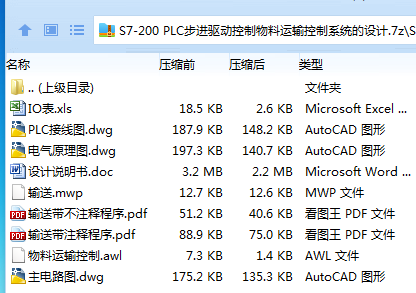

作品包括:

Word版说明书1份，共82页,约5900字

三菱PLC程序一份

电气CAD图纸，2张

IO分配

摘    要

本文是物料运输控制系统的设计，采用西门子S7-200 PLC中的S7-226 晶体管输出PLC，采用步进驱动器进行控制，控制位置精确。

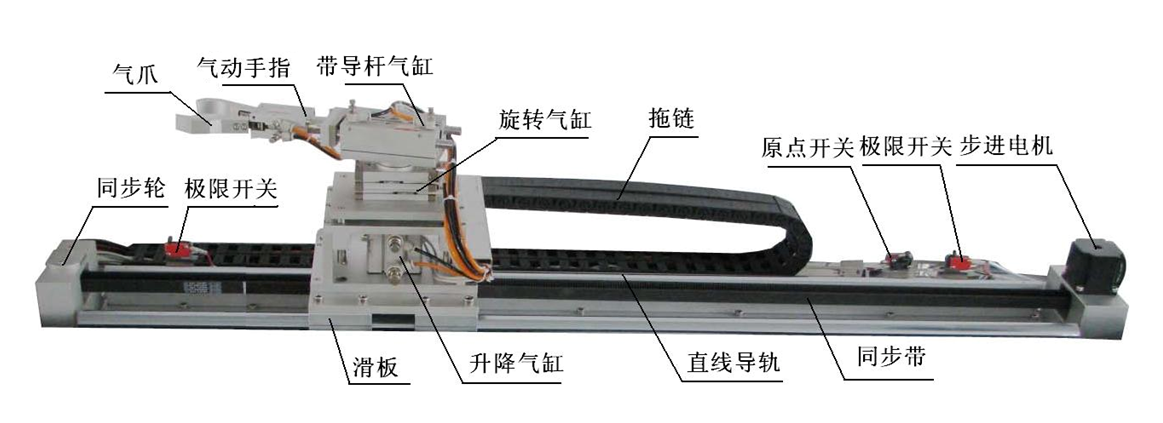

采用步进驱动器驱动步进电机在原料站，加工站（冲孔），装配站，其他站进行物料运输。PLC通过发脉冲，和控制方向输出，控制步进驱动器，然后步进驱动器驱动步进进行，在各位置进行运行。

通过分析控制要求，对总体系统进行了设计，设计了电气原理图，编制了梯形图和语句表程序，最后使用仿真软件进行模拟测试，达到了预期的设计目的。

关键词：物料传送，步进驱动，梯形图

目   录

摘    要 2

Abstract 3

1 绪论 0

2 总体设计方案 1

3 硬件设计 3

3.1  PLC选择 3

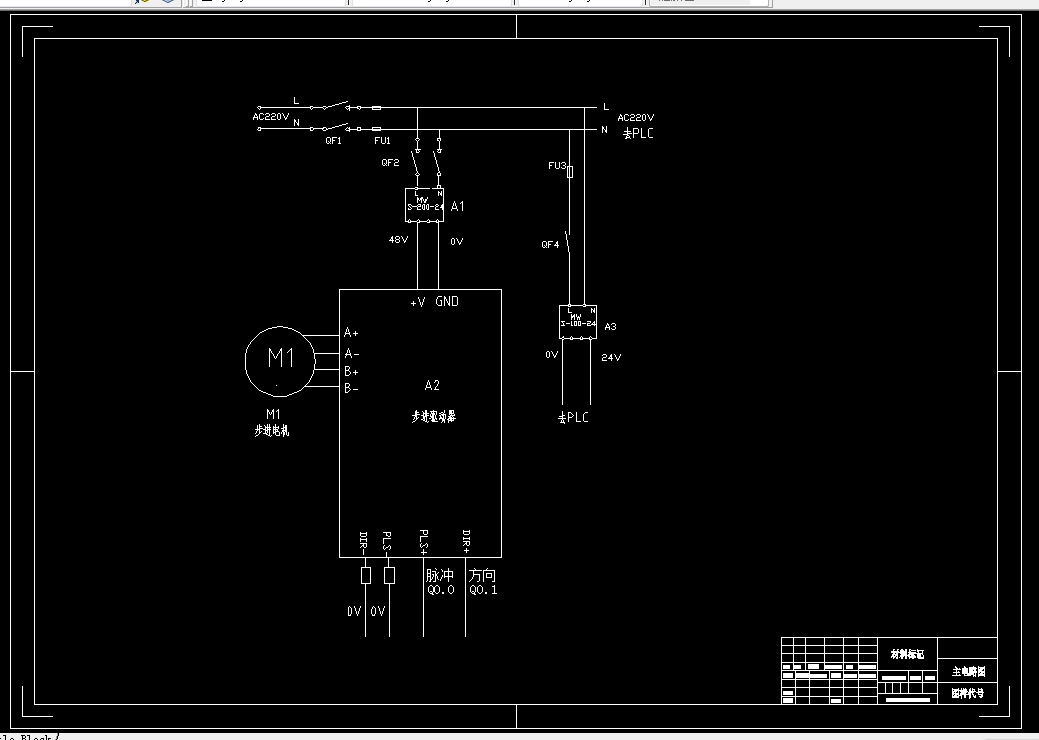

3.2  主电路设计 3

3.3  输入和输出分配 4

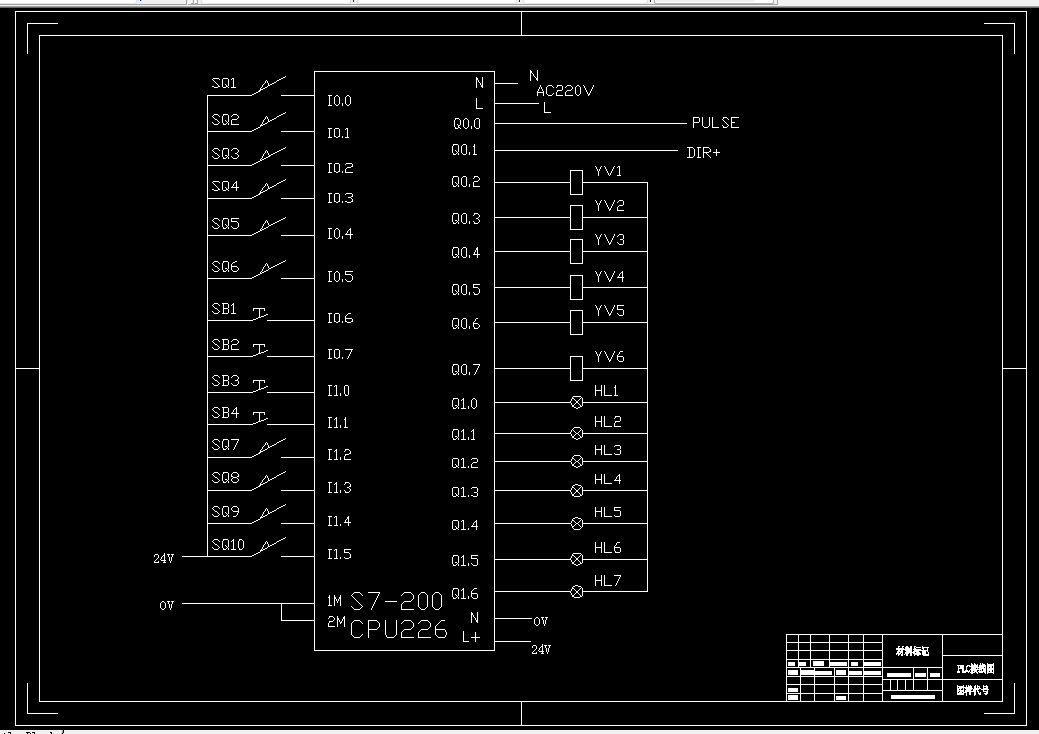

3.4  输入和输出接线图 5

4 软件设计 7

4.1  PLC内部使用地址 7

4.2  PLC梯形图程序 8

4.3  PLC语句表程序 31

5 系统调试 47

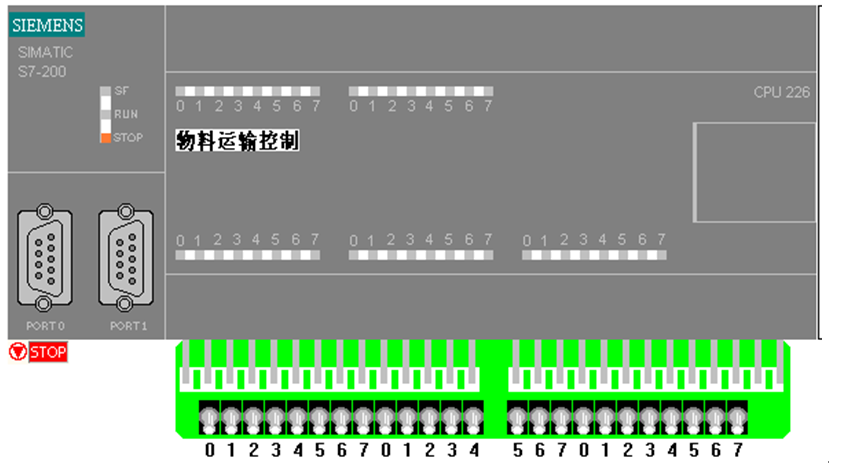

5.1 仿真调试 47

5.2 实际调试 52

参考文献 54

致    谢 55

附  录 56

附录1 总电气图纸 56

附录2 梯形图汇总 57
