Z758-基于S7-200 PLC和MCGS组态的快递自动分拣控制系统的设计 下载积分：150　资料编号： Z758

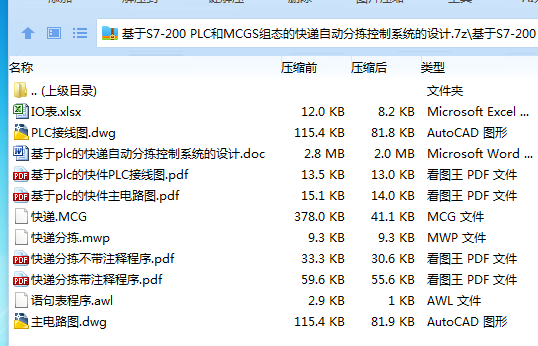

作品包括:

Word版说明书1份，共46页，约6000字

S7-200 PLC程序一份

MCGS6.2组态画面一份

电气CAD图纸，2张

IO分配

摘 要

本设计是基于PLC的快递拣控制系统的设计。采用西门子S7-200 PLC为下位机，MCGS组态软件为上位机，使用了简单的梯形图编程方法，设计思路清晰，编程简便。为了简化设计，只使用了二个区域进行演示，需要增加区域都很容易实现，只需要跟区域一和区域一类似设计可以。本设计讲述的是如何利用PLC控制快件自动识别和分拣，通过读取检测码，得到区域号，启动传送带传送带机械手位置，启动机械手将快件搬运到相应的区域，然后启动相应区域的传送带，实现了快件的自动分拣。

关键字：快件  PLC  MCGS组态

 目  录

一  前 言 4

二  设计要求 5

三  硬件设计 6

3.1 PLC型号的选择和确定 6

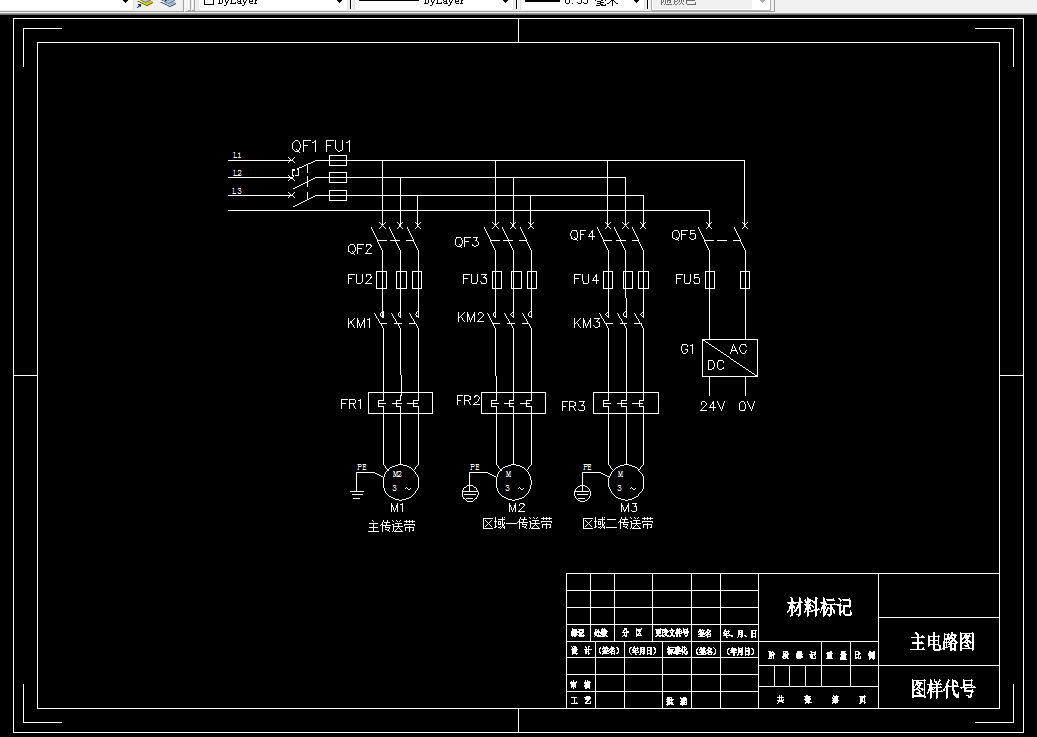

3.2 主电路设计 6

3.3 PLC输入和输出分配表 7

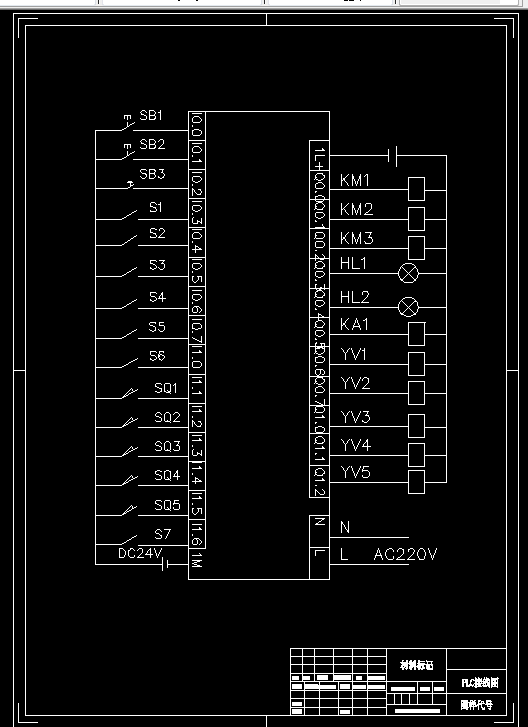

3.4 PLC接线图 9

四  程序设计 10

4.1   PLC 内部地址分配 10

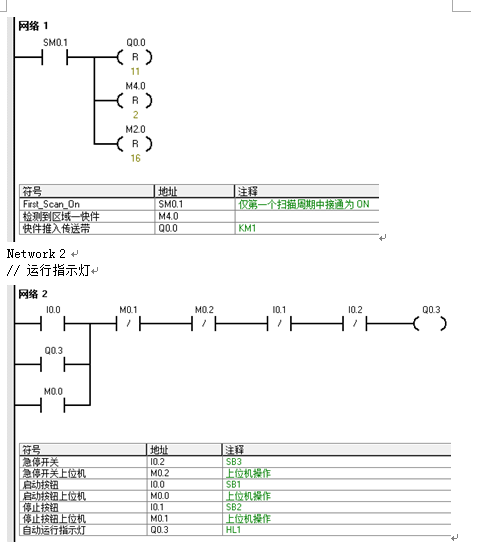

4.2 PLC梯形图程序 10

4.3 PLC语句表程序 22

五 MCGS组态 31

5.1 通讯设定 31

5.2 实时数据库 31

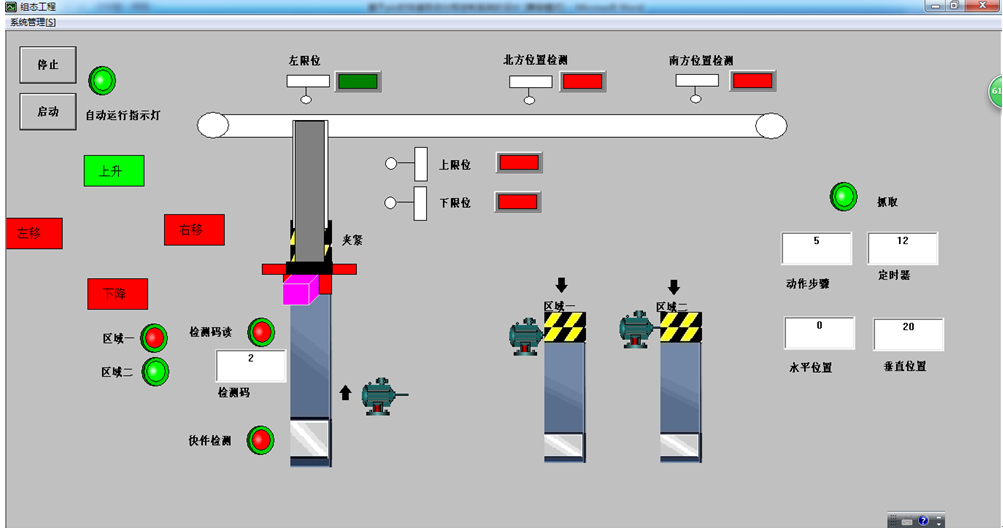

5.3 组态画面 31

5.4 运行 39

总 结 43

参考文献 44

致  谢 45

附  录 46

附录1 梯形图程序 46
