Z1660-基于S7-200 PLC自动扶梯控制系统设计 下载积分：150　资料编号： Z1660

作品包括:

Word版说明书1份，共50页,约10000字

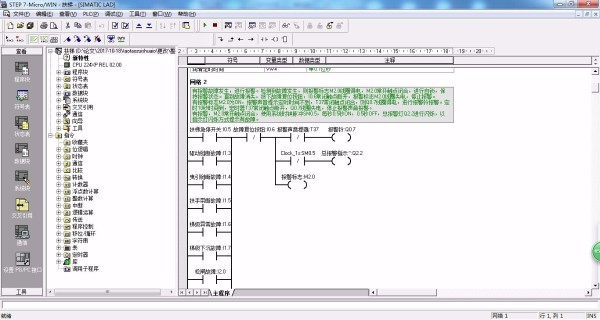

S7-200 PLC程序一份

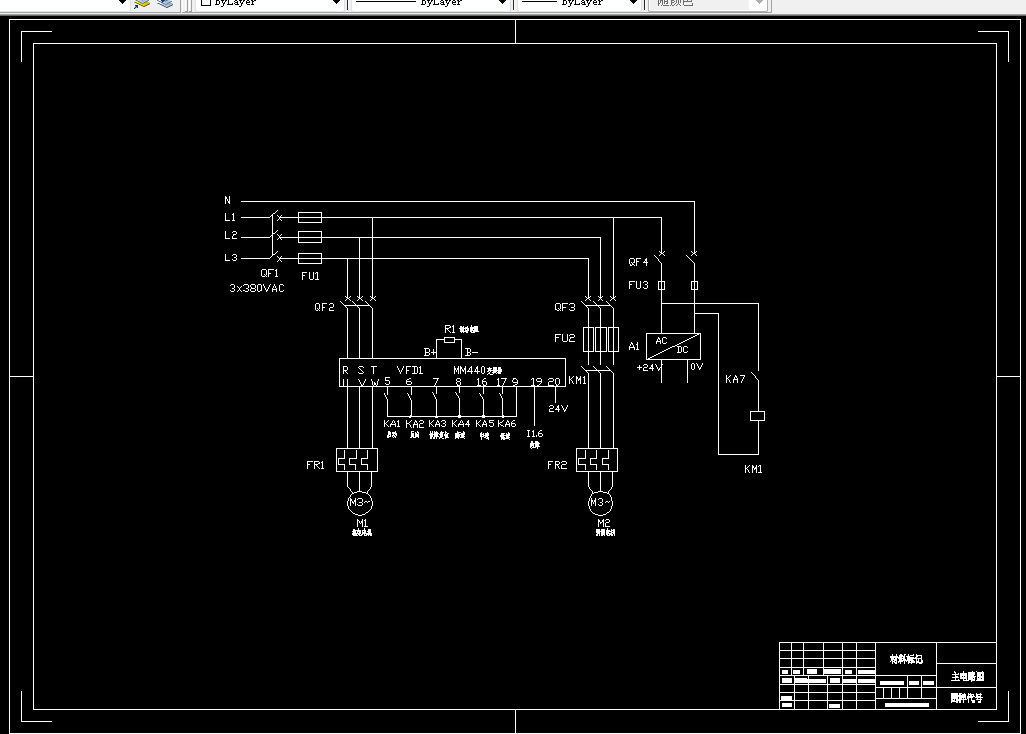

电气CAD图纸，2张

摘要

自动扶梯是现代商场、超市、飞机场、火车站、大型汽车站、地铁站等不可缺少的交通运输工具，用于倾斜或者水平输送乘客、货物。传统的自动扶梯控制系统主要采用继电器-接触器方式进行控制，缺点是触点多，接线复杂，故障率高、可靠性差、维修不便等，而采用 PLC为核心的控制系统可以很好地解决以上问题。

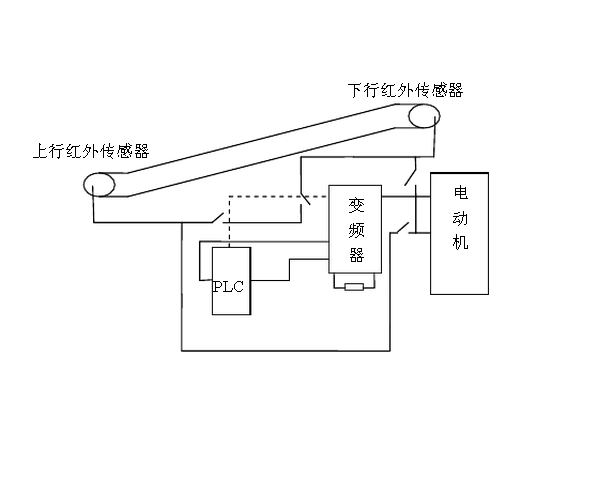

本设计是采用西门子S7-200 PLC为核心，以变频器为驱动器，进行自动扶梯的PLC控制系统的设计。为了环保节能，检测人员上下行，有人乘用时采用高速（正常速度）运行，长时间无人乘用，降低速度，以低速待命速度运行，当检测到人员需要乘用扶梯，立即恢复正常速度运行。同时为了检修和手动点动测试使用，检修使用中速运行，点动测试使用低速运行。设计了总体方案，设计完成了主电路和控制电路，PLC输入和输出接线图，使用编程软件编写了梯形图程序，最后使用S7-200的仿真软件进行了仿真测试，达到了预期的设计效果。

关键词：自动扶梯；梯形图；仿真测试

目录

摘 要 2

ABSTRACT 3

目录 4

第一章  绪 论 5

1.1自动扶梯的简介 5

1.2 课题设计的目的和意义 5

第二章  总体设计 6

第三章  硬件设计 8

3.1 PLC选择 8

3.2 变频器选择 8

3.3 主电路和控制电路 9

3.4 PLC输入/输出IO表 11

3.5 PLC接线图 12

第四章  软件设计 14

4.1 PLC 内部地址 14

4.2 控制程序流程图 14

4.3 PLC梯形图 15

第五章   仿真测试 35

总 结 40

参考文献 41

致  谢 42

附录 43

附录1 梯形图汇总 43
