Q843-锥齿轮轴的造型、工艺及编程[含UG三维图]长265 下载积分:100 资料编号: Q843

1.打开支付宝或者微信扫描二维码。
2.填写金额:100
3.添加备注,填写资料编号:
资料编号: Q843
4.支付成功后,请发资料编号到邮箱:jxsj168@qq.com
会有专人在15分钟内把资料发到您邮箱
备注:如果付款忘记填写资料编号,则发邮件时附带您的交易明细截图即可。
请耐心等待,如超过30分钟还没收到,请联系客服QQ:2363701252
点击分享:

作品描述

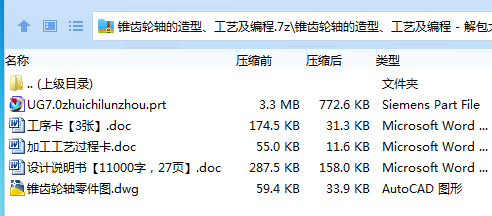

作品包括:

Word版说明书1份,共27页,约11000字

工序卡3张

工艺过程卡一张

CAD版本图纸,共1张

UG三维图一份


摘    要

本文主要研究了锥齿轮轴的设计与工艺过程,通过本课题的研究,从中学会了对一个零件图的分析和解决思路,以及在课题的研究中熟练掌握了对二维cad软件的应用,三维软件UG的使用。对一个零件从认知,再到它的加工工艺过程得编制,并利用UG的数控编程模块自动变成出它的数控加工程序。

关 键 词:锥齿轮轴,加工工艺,数控编程

目  录

第1章 绪论 1

1.1 齿轮轴的简介 1

1.2 加工工艺特点与过程简介 2

第2章 齿轮轴的造型 3

2.1 零件图的认识 3

2.2 零件图工艺分析 3

2.3 锥齿轮轴的CAD制图 4

2.4 UG三维软件的建模 5

2.4.1 UG软件的简介 5

2.4.2 锥齿轮轴的三维建模过程 6

第3章 基准确定及加工阶段的分析 8

3.1 基准的基本概念 8

3.2 选择定位基准 8

第4章 加工工艺路线的制定 12

4.1 加工阶段的划分。 12

4.1.1 加工工艺路线 13

4.2 切削用量的选择 14

4.2.1 切削用量的选择原则 14

4.2.2切削用量的确定 16

参考文献 22
