K116-减速箱体机械加工工艺及夹具设计[2套夹具毕设版] 下载积分：100　资料编号： K116

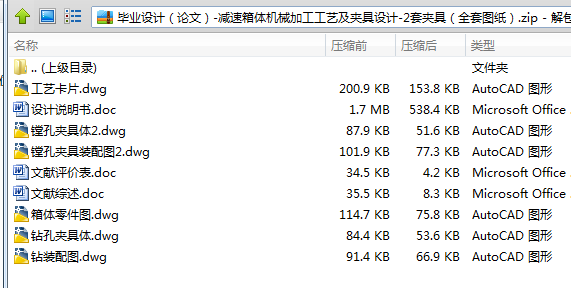

作品包括:

说明书一份，共57页，约21000字

CAD版本图纸，共5张

工艺卡片一套

摘  要

箱体零件是一种典型零件，其加工工艺规程和工装设计具有典型性。该箱体零件结构复杂，零件毛坯采用铸造成形。在加工过程中，采用先面后孔的加工路线，以保证工件的定位基准统一、准确。为了消除切削力、夹紧力、切削热和因粗加工所造成的内应力对加工精度的影响，整个工艺过程分为粗、精两个阶段。通过被加工零件的分析完成了机械加工工艺的设计及各加工工序机动时间的计算。根据箱体零件的结构及其功能，运用定位夹紧的知识完成了夹具设计。

关键词  箱体，工艺，夹具

目  录

摘  要 I

ABSTRACT II

1  绪论 1

1.1 课题背景 1

1.2 制订工艺规程的意义与作用及其基本要求 1

1.3 夹具的设计 1

2  零件的分析 2

2.1 箱体零件的功用和结构特点 2

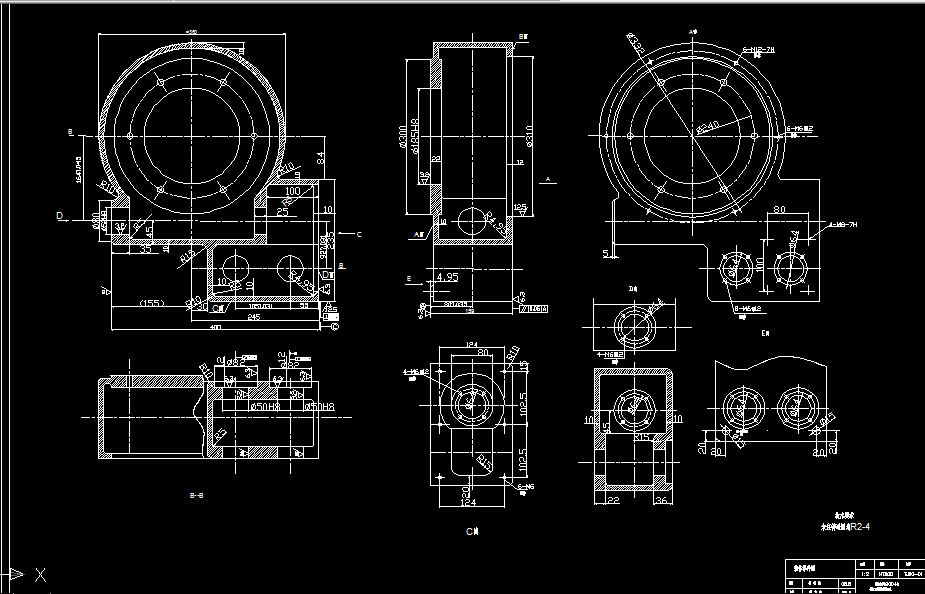

2.2 箱体零件图样分析 2

2.3 箱体零件工艺分析 3

2.4 箱体零件的主要技术要求 4

2.5 主要设计内容 5

3  工艺规程设计 7

3.1 箱体的材料及毛坯 7

3.2 减速箱箱体加工的主要问题和加工工艺过程设计所应采取的相应措施 8

3.3 减速箱体加工定位基准的选择 8

3.4 制定箱体的工艺路线 9

3.5 机械加工余量、工序尺寸及毛坯尺寸的确定 13

3.6 确定切削用量及基本工时（机动时间） 15

3.7 时间定额计算及生产安排 29

4  夹具设计 36

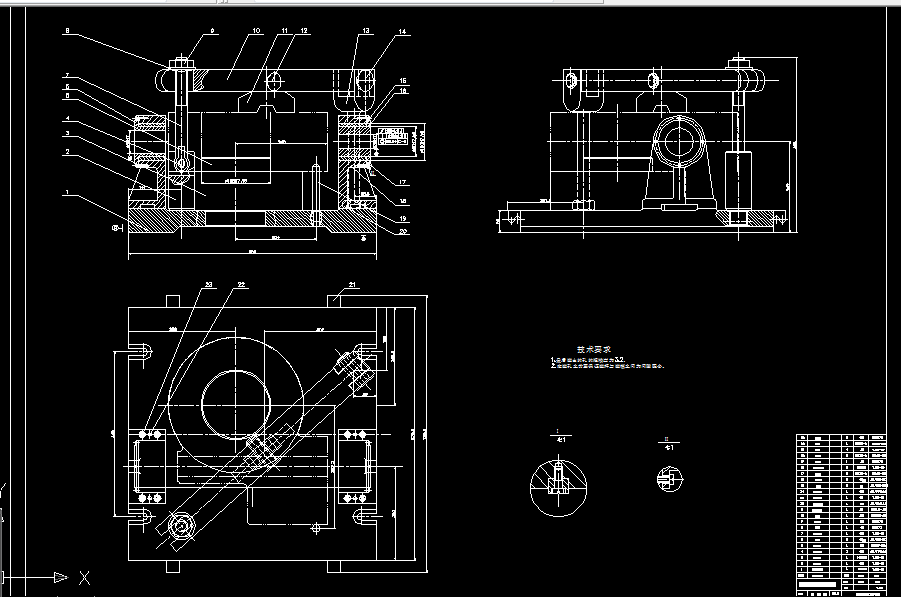

4.1 镗床夹具设计 36

4.1.1 工件加工工艺分析 36

4.1.2 定位方案及定位元件设计 36

4.1.3 夹紧方案及夹紧元件设计 36

4.1.4 镗杆的直径与长度 37

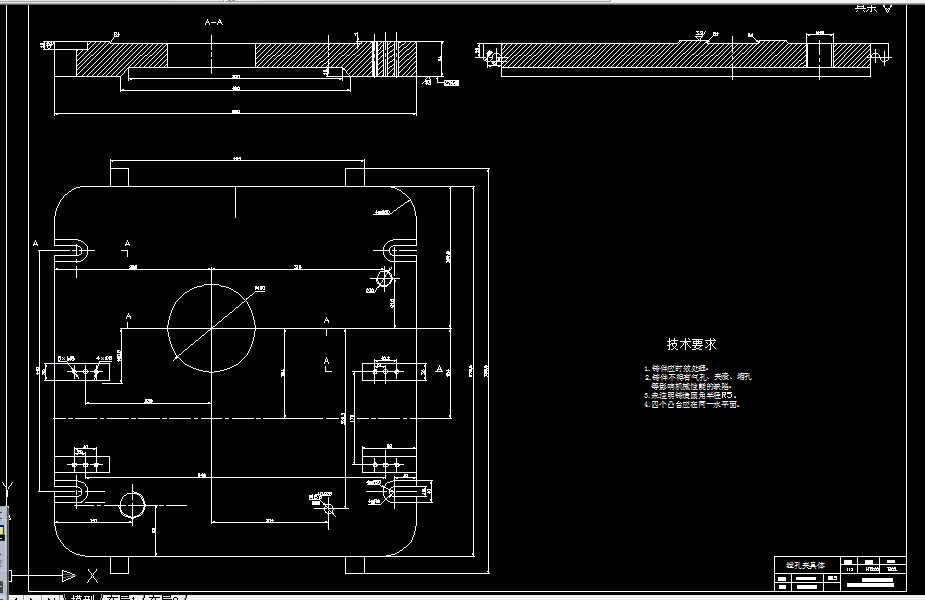

4.1.5 夹具体的设计 37

4.1.6 镗套的设计 37

4.1.7切削力及夹紧力计算 39

4.1.8 夹具精度分析计算 41

4.1.9 镗孔夹具的装配说明 42

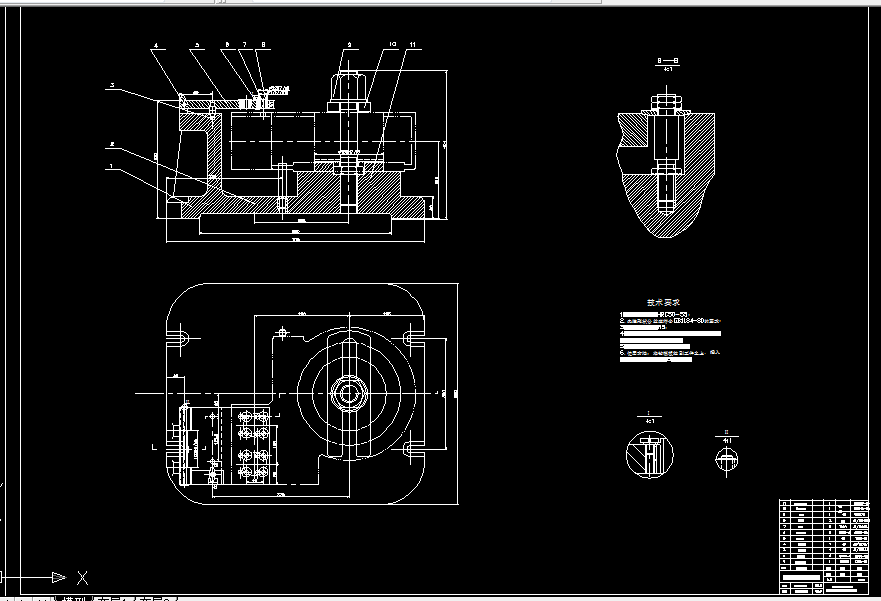

4.2 钻床夹具设计 43

4.2.1 工件结构特点分析 43

4.2.2 工件定位方案和定位元件的设计 43

4.2.3 夹紧方案和夹紧元件的设计 43

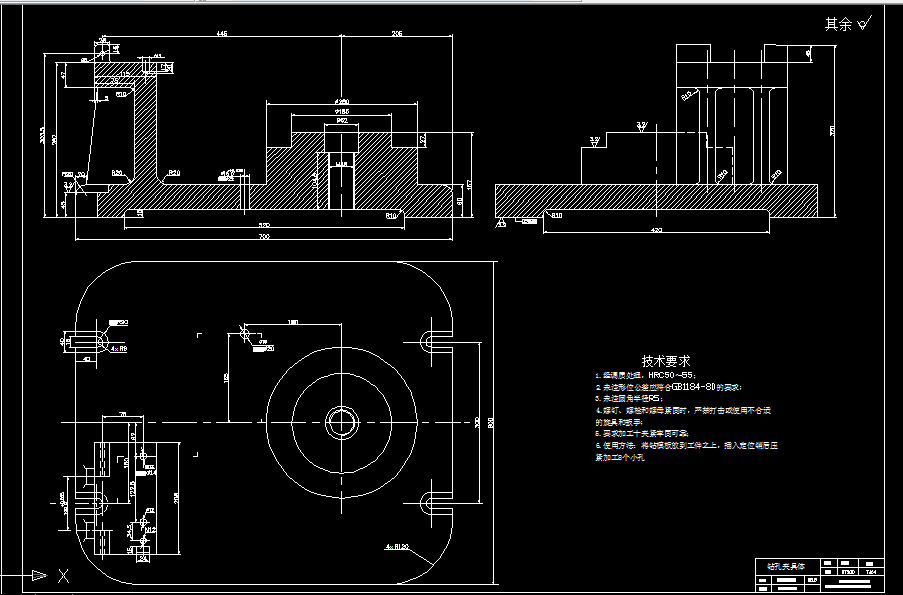

4.2.4 夹具体的设计 44

4.2.5 钻模板的设计 44

4.2.6 钻套的选择与设计 45

4.2.7 切削力及夹紧计算 46

4.2.8 夹具精度分析计算 47

4.2.9 钻床夹具的装配说明 49

结  论 50

参 考 文 献 51

致  谢 52
