JJ869-变速箱外侧盖机械加工工艺规程及铣底面夹具设计 下载积分：50　资料编号： JJ869

作品包括:

Word版说明书1份，共18页

工序卡1张

工艺过程卡1张

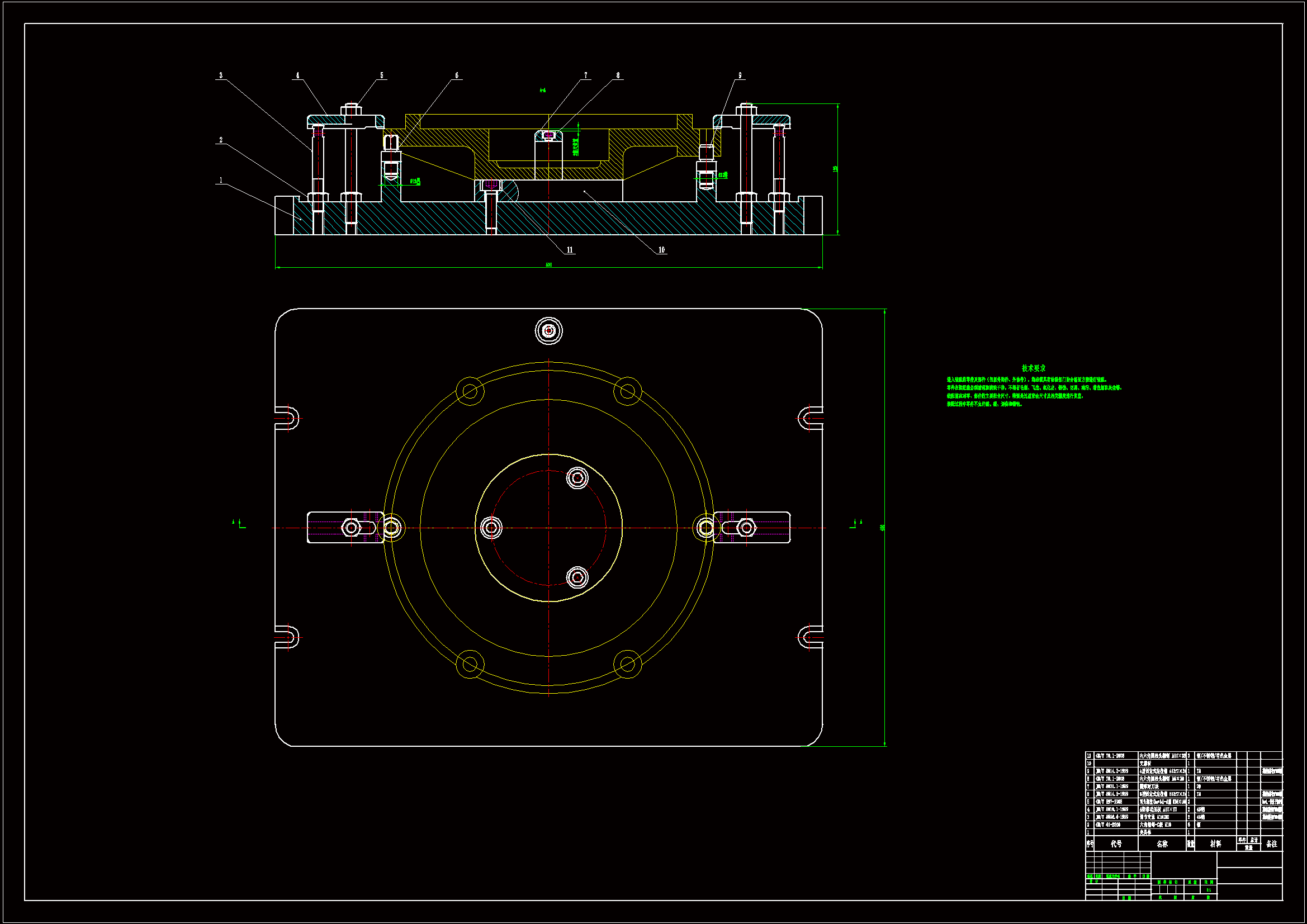

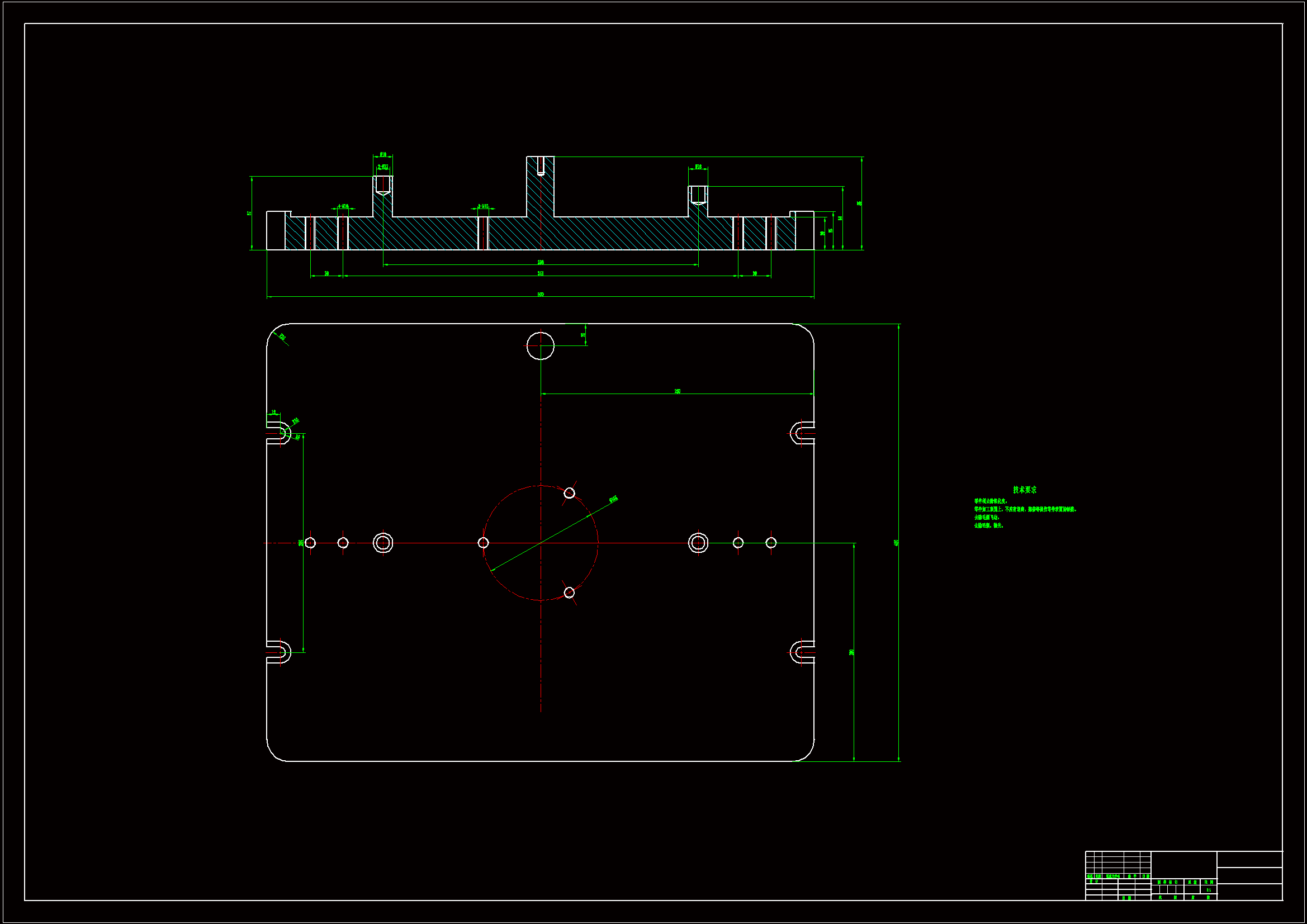

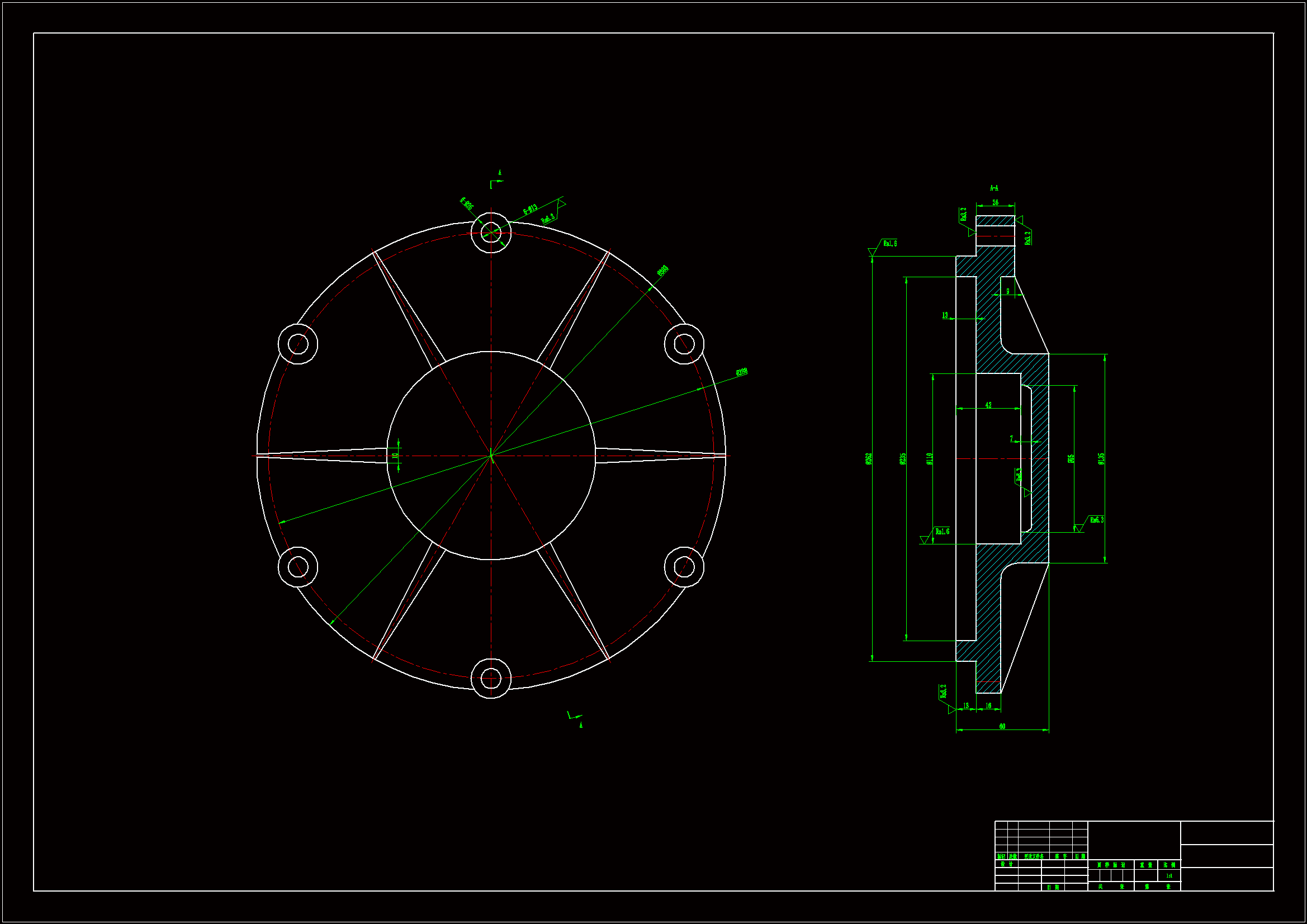

CAD版本图纸，共4张

摘要

本次设计内容涉及了机械制造工艺及机床夹具设计、金属切削机床、公差配合与测量等多方面的知识。

变速箱侧盖加工工艺规程设计是包括零件加工的工艺设计、工序设计两部分。在工艺设计中要首先对零件进行分析，了解零件的工艺再设计出毛坯的结构，并选择好零件的加工基准，设计出零件的工艺路线；接着对零件各个工步的工序进行尺寸计算，关键是决定出各个工序的工艺装备及切削用量

目录

序言1

1零件的结构工艺分析和毛坯确定2

1.1零件的作用2

1.2零件的工艺性分析2

1.3确定毛坯类型与制造方法2

1.4毛坯形状及尺寸2

2工艺路线的拟定2

2.1定位基准的选择2

2.3加工顺序的安排3

2.4热处理工序、辅助工序的安排4

2.5拟定工艺路线4

2.7切削用量的选择与确定5

五夹具设计9

5.1问题的提出9

5.2定位基准的选择9

5.3切削力及夹紧力计算9

5.4定位误差分析11

5.5夹具设计及操作简要说明11

总结12

致谢13

参考文献14
