JJ933-托架加工工艺及2套夹具设计【钻16孔+铣4槽】 下载积分：50　资料编号： JJ933

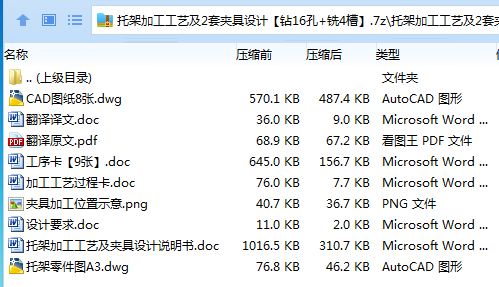

作品包括:

Word版说明书1份，共37页

工序卡9张

工艺过程卡1张

CAD版本图纸，共8张

摘要

托架零件加工工艺及夹具设计是包括零件加工的工艺设计、工序设计以及专用夹具的设计三部分。在工艺设计中要首先对零件进行分析，了解零件的工艺再设计出毛坯的结构，并选择好零件的加工基准，设计出零件的工艺路线；接着对零件各个工步的工序进行尺寸计算，关键是决定出各个工序的工艺装备及切削用量；然后进行专用夹具的设计，选择设计出夹具的各个组成部件，如定位元件、夹紧元件、引导元件、夹具体与机床的连接部件以及其它部件；计算出夹具定位时产生的定位误差，分析夹具结构的合理性与不足之处，并在以后设计中注意改进。

关键词：工艺，工序，切削用量，夹紧，定位，误差

目录

摘要II

Abstract III

目录IV

第1章序言1

第2章零件的分析2

2.1零件的形状2

2.2零件的工艺分析2

第3章工艺规程设计3

3.1确定毛坯的制造形式3

3.2基面的选择3

3.3制定工艺路线3

3.3.1工艺路线方案一4

3.3.2工艺路线方案二4

3.3.3工艺方案的比较与分析5

3.4选择加工设备和工艺装备5

3.4.1机床选用5

3.4.2选择刀具5

3.4.3选择量具6

3.5机械加工余量、工序尺寸及毛坯尺寸的确定6

3.6确定切削用量及基本工时7

第4章钻16H7孔孔夹具设计16

4.1夹具的夹紧装置和定位装置16

4.2夹具的导向17

4.4钻孔与工件之间的切屑间隙19

4.5钻模板20

4.6定位误差的分析20

4.7钻套、衬套、钻模板设计与选用20

4.8确定夹具体结构和总体结构22

4.9夹具设计及操作的简要说明23

第5章铣宽度为4的槽夹具设计24

5.1研究原始质料24

5.2定位基准的选择24

5.3切削力及夹紧分析计算24

5.4误差分析与计算25

5.5定向键与对刀装置设计26

5.6夹具体的设计28

5.7夹具设计及操作的简要说明28

总结29

参考文献30

致谢31
