N372-全自动颗粒包装机的设计 下载积分:50 资料编号: N372

1.打开支付宝或者微信扫描二维码。
2.填写金额:50
3.添加备注,填写资料编号:
资料编号: N372
4.支付成功后,请发资料编号到邮箱:jxsj168@qq.com
会有专人在15分钟内把资料发到您邮箱
备注:如果付款忘记填写资料编号,则发邮件时附带您的交易明细截图即可。
请耐心等待,如超过30分钟还没收到,请联系客服QQ:2363701252
点击分享:

作品描述

作品包括:

Word版说明书1份,共39页,约13000字

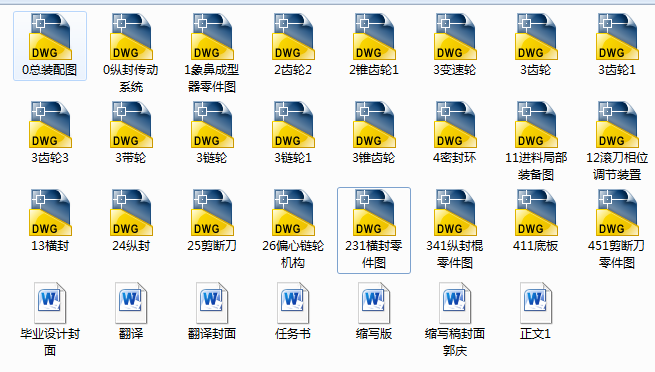

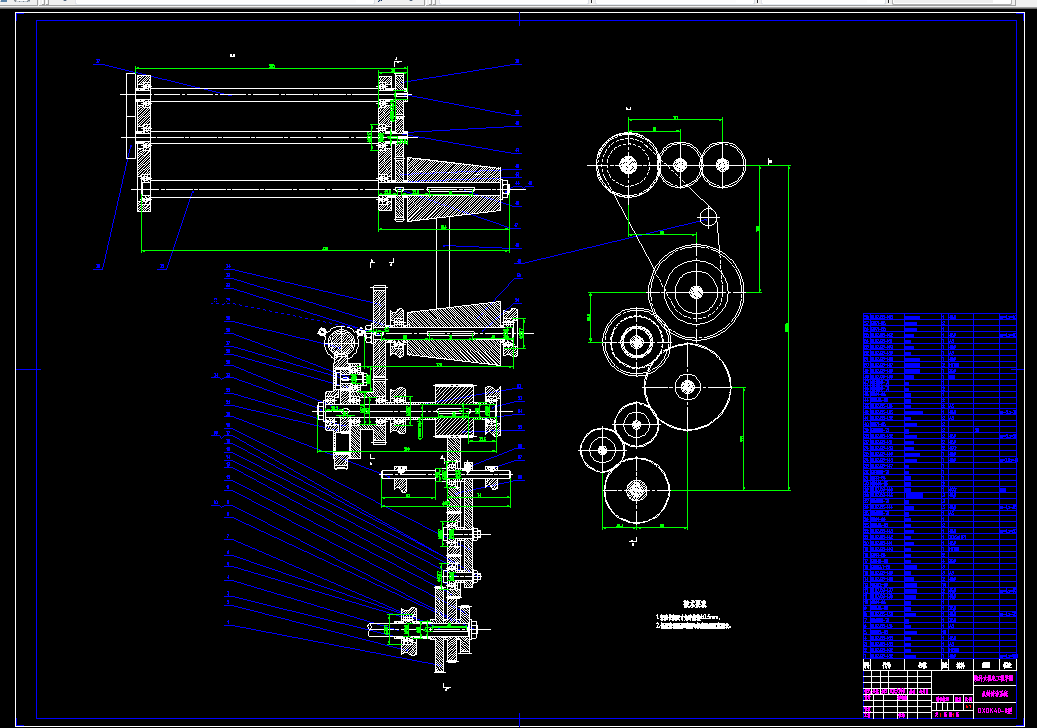

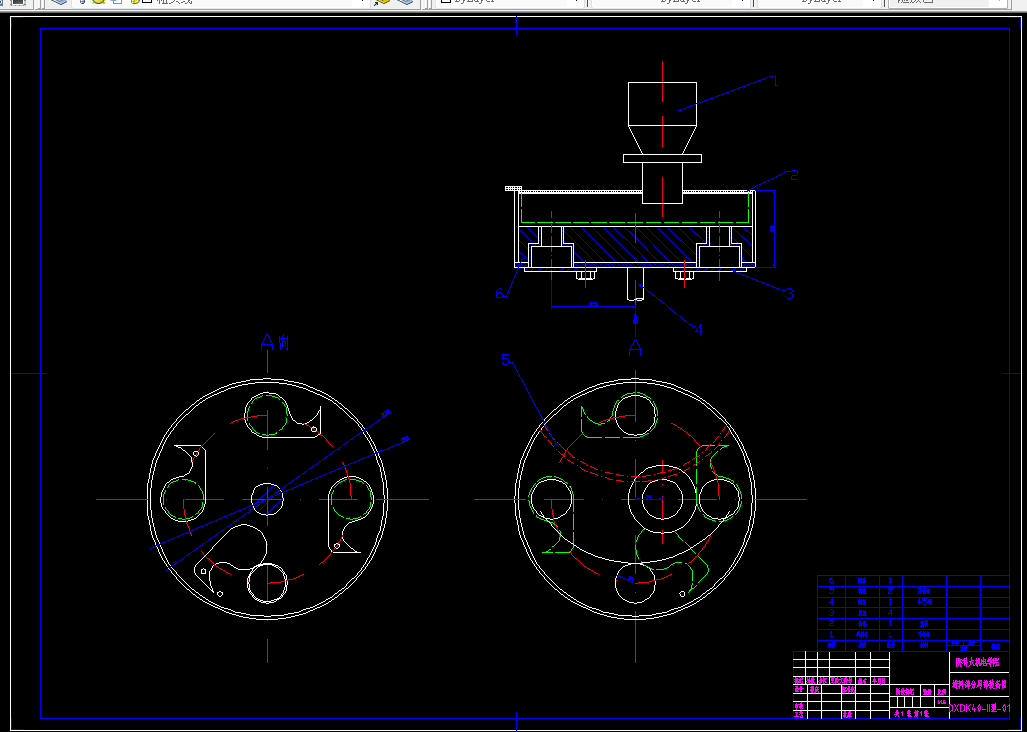

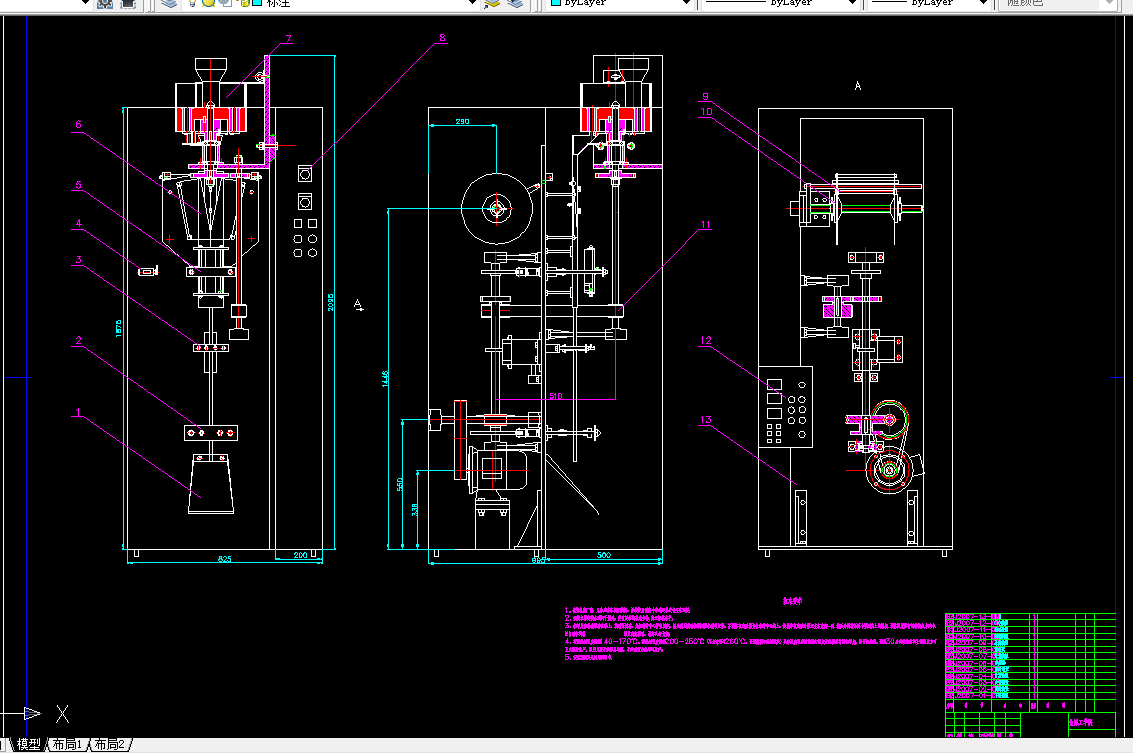

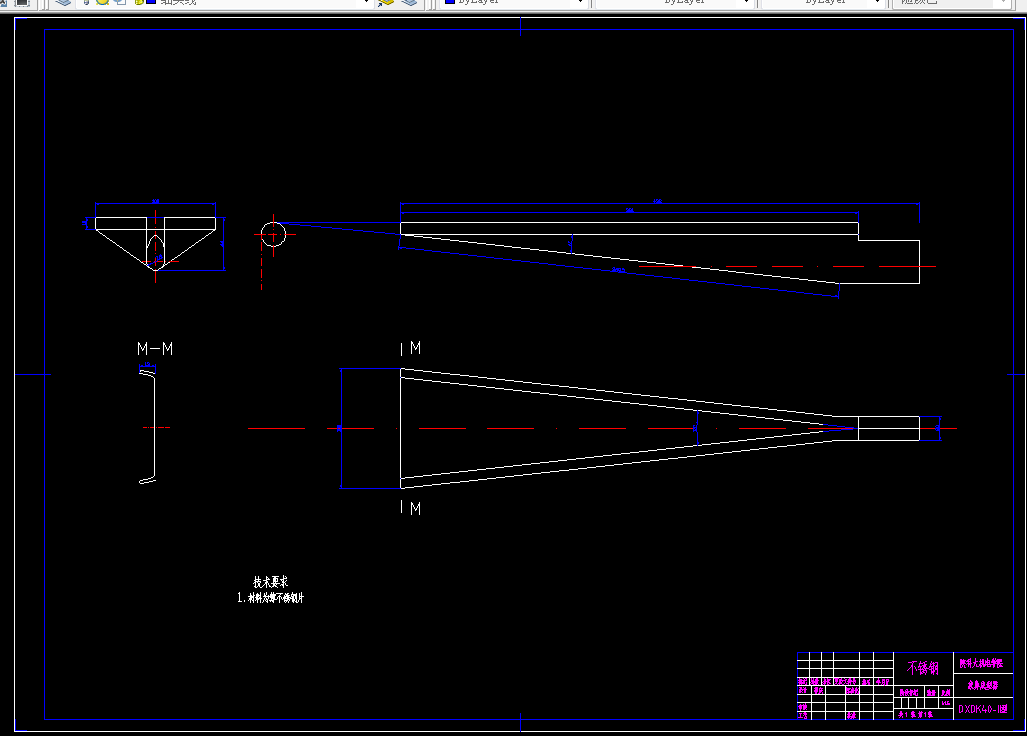

CAD版本图纸,共24张


摘  要

   本文主要介绍了一种包装机械—自动颗粒包装机的工作原理及其设计过程,对其传动系统的参数进行计算和传动部件的强度校核,对其整体外观、箱体以及支架进行合理的改进。自动颗粒包装机主要适合于包装食品、茶叶、医药、化工等产品的松散状、无粘性细小颗粒物品的小剂量自动包装。其包装材料为复合材料,在高温下粘合。

    本机主要有横封机构、纵封机构、供料机构、剪切机构、传动机构及电器控制系统。在本次设计中,我们的主要任务是对其传动系统的支架、整机的箱体进行改进,使其满足设计要求,以达到所要求的生产效率。

本机的特点是能自动完成制袋,可调量杯计算、充填、打印日期、封合部位打口、记数等功能。本机还采用了无机调整制袋长度机构和智能型商标定位装置。

关键词:工作原理,传动机构,支架
