JJ1003-废地膜捡拾机设计[含SW三维图] 下载积分：150　资料编号： JJ1003

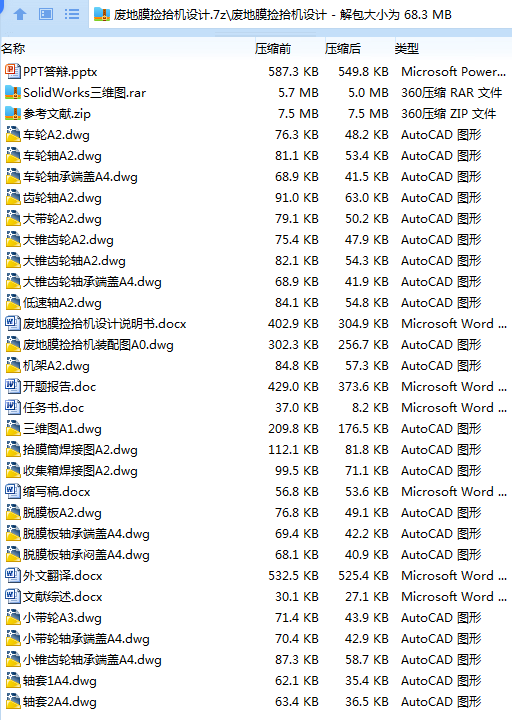

作品包括:

Word版说明书1份，共56页

任务书一份

开题报告一份

外文翻译一份

PPT答辩一份

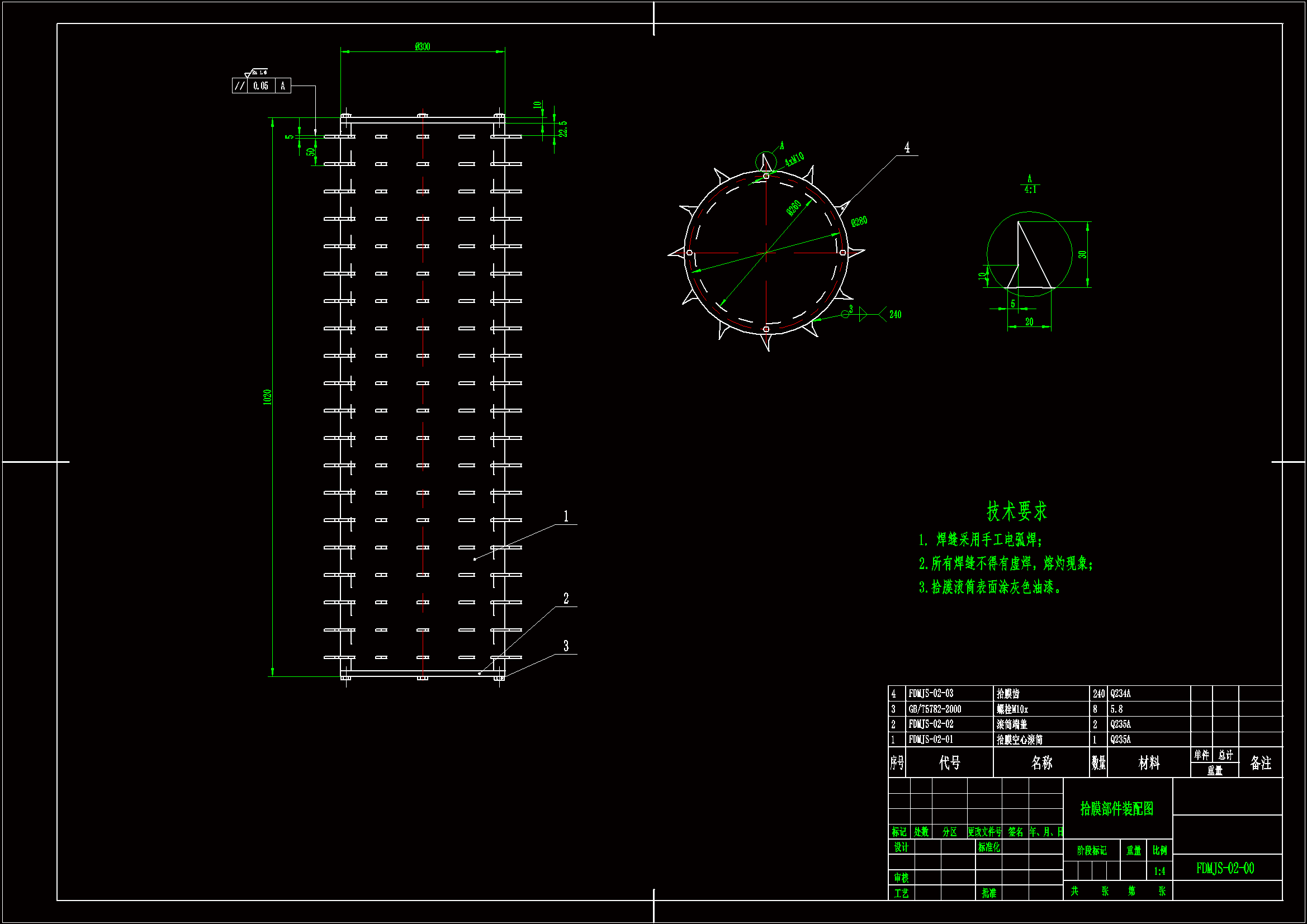

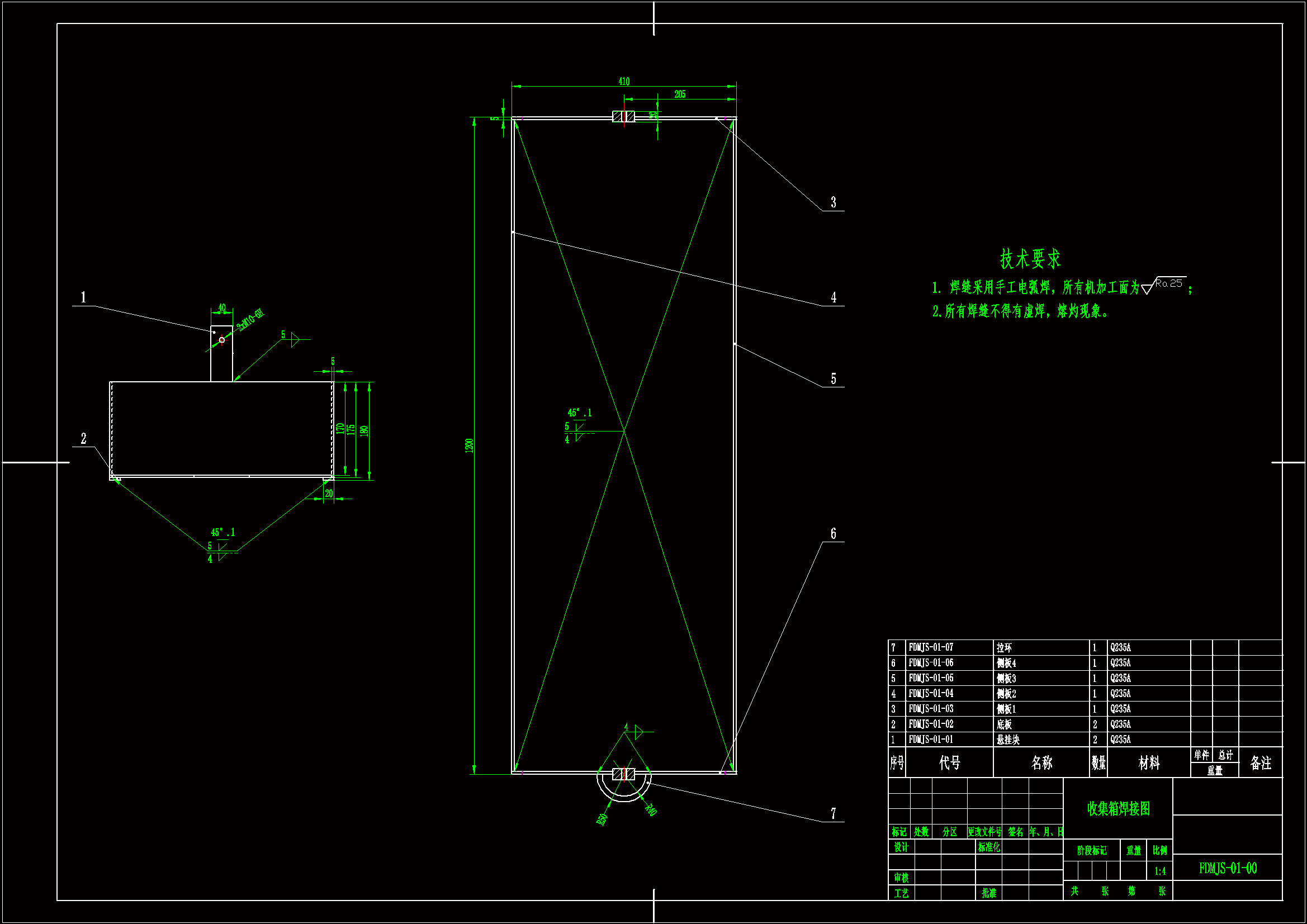

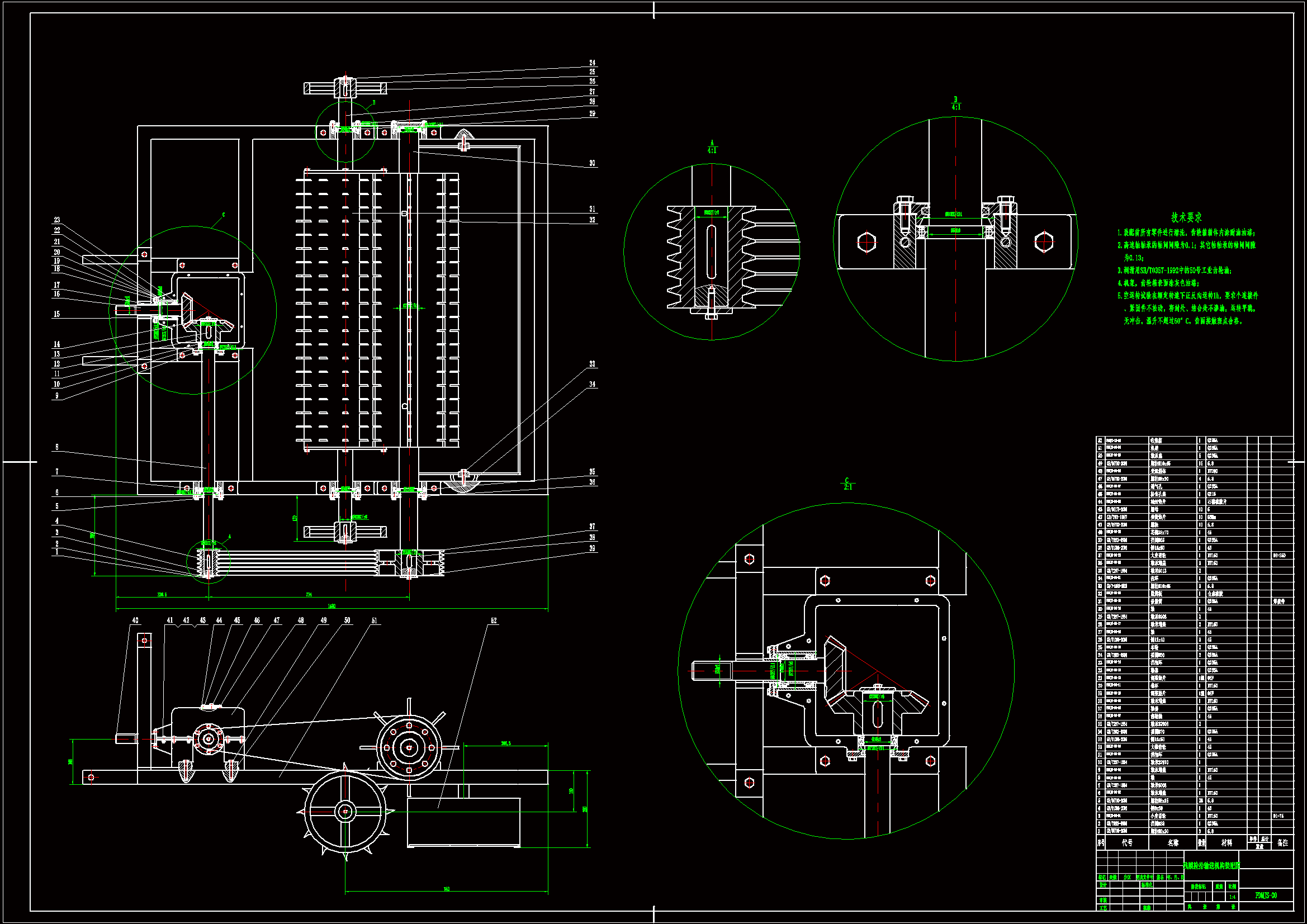

CAD版本图纸，共22张

SW三维图一份

摘要

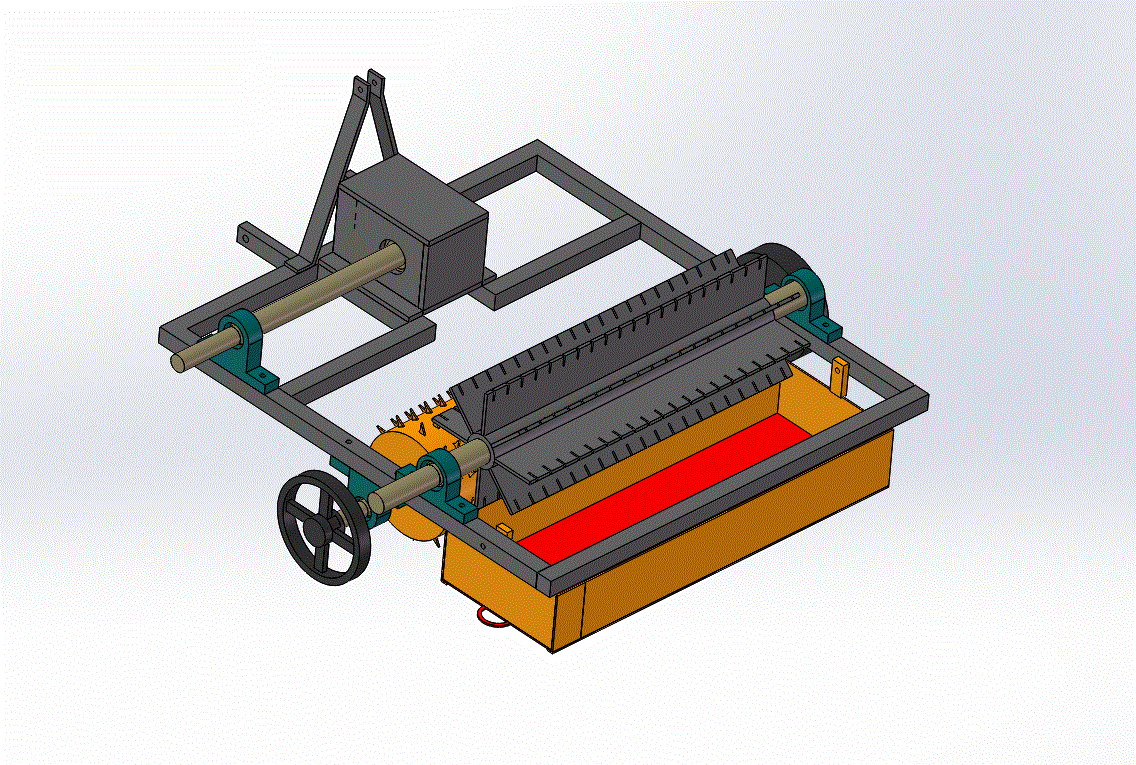

本文从拖拉机的选型开始，根据我国的农作物种植地形，设计了一个采用齿轮-皮带轮传动，拾膜筒与脱膜板相结合，地膜收集箱装放的小型地膜回收机。本方案合理地提高了废地膜捡拾机的经济性与实用性，减少材料，降低成本，并采用CAD与SW对其二维及三维结构进行绘制。

关键词：地膜覆盖，地膜回收机，齿轮-皮带轮，经济性，实用性

目录

摘要Ⅰ

ABSTRACT Ⅱ

1绪论1

1.1课题的目的及意义1

1.2国内外研究现状与发展趋势1

1.2.1国外研究现状1

1.2.2国内研究现状2

1.2.3发展趋势2

2小型废地膜捡拾机的整体设计4

2.1废地膜捡拾机的设计要求4

2.1.1拾膜深度4

2.1.2拾膜率4

2.2地膜捡拾机的组成部件、主要性能参数及工作原理4

2.2.1废地膜捡拾机的组成及主要参数4

2.2.2废地膜捡拾机的工作原理5

3废地膜捡拾机的拾膜与脱膜部件的设计研究6

3.1地膜捡拾机拾膜部件的设计6

3.2脱膜部件的设计8

4收集箱、机架的设计10

4.1收集箱的设计10

4.2机架的结构设计10

5废地膜捡拾机的传动系统的设计12

5.1传动系统的整体设计12

5.1.1确定拖拉机的输出参数和传动比12

5.1.2计算传动装置各部分的运动及运动参数12

5.2圆锥齿轮的设计计算12

5.2.1选择齿轮的类型、精度等级、材料及齿数13

5.2.2按齿面接触疲劳强度计算13

5.2.3校核齿根弯曲疲劳强度14

5.2.4齿轮参数计算15

5.3皮带轮传动设计计算15

6轴的设计19

6.1高速轴的设计19

6.1.1高速轴的结构设计计算19

6.1.2高速轴强度的校核计算20

6.2中间轴的设计22

6.2.1中间轴的结构设计计算22

6.2.2中间轴强度的校核计算23

6.3低速轴的设计28

6.3.1低速轴的结构设计计算28

6.4拾膜筒轴的设计28

7键跟轴承的校核29

7.1轴承的校核29

7.1.1低速轴滚动轴承计算29

7.1.2中间轴滚动轴承计算30

7.1.3输出轴轴滚动轴承计算30

7.2键联接的选择及校核31

7.2.1校核圆锥齿轮处的键连接32

7.2.2校核小带轮处的键连接32

7.2.3校核大带轮处的键连接32

8废地膜捡拾机的日常维护33

9设计总结34

致谢35

参考文献36
