N486-椭圆振动筛设计[含SW三维图] 下载积分：100　资料编号： N486

作品包括:

Word版说明书1份，共31页,12000字

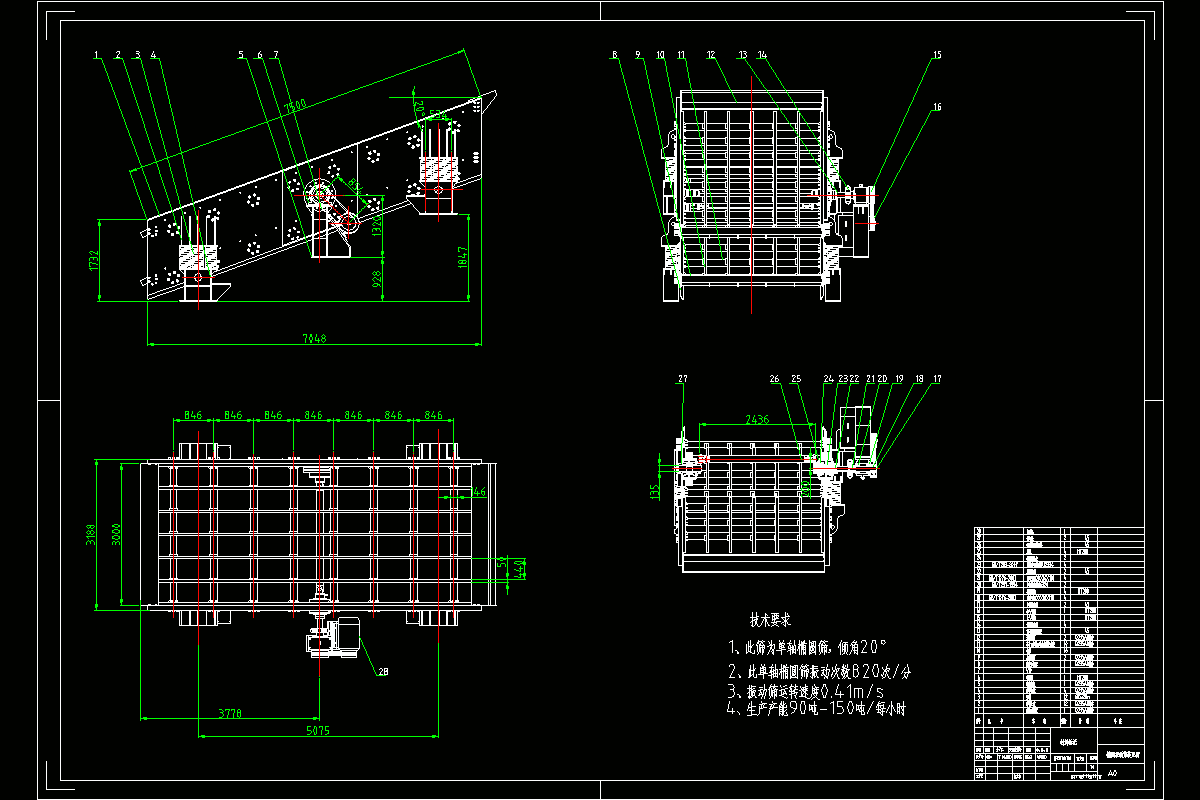

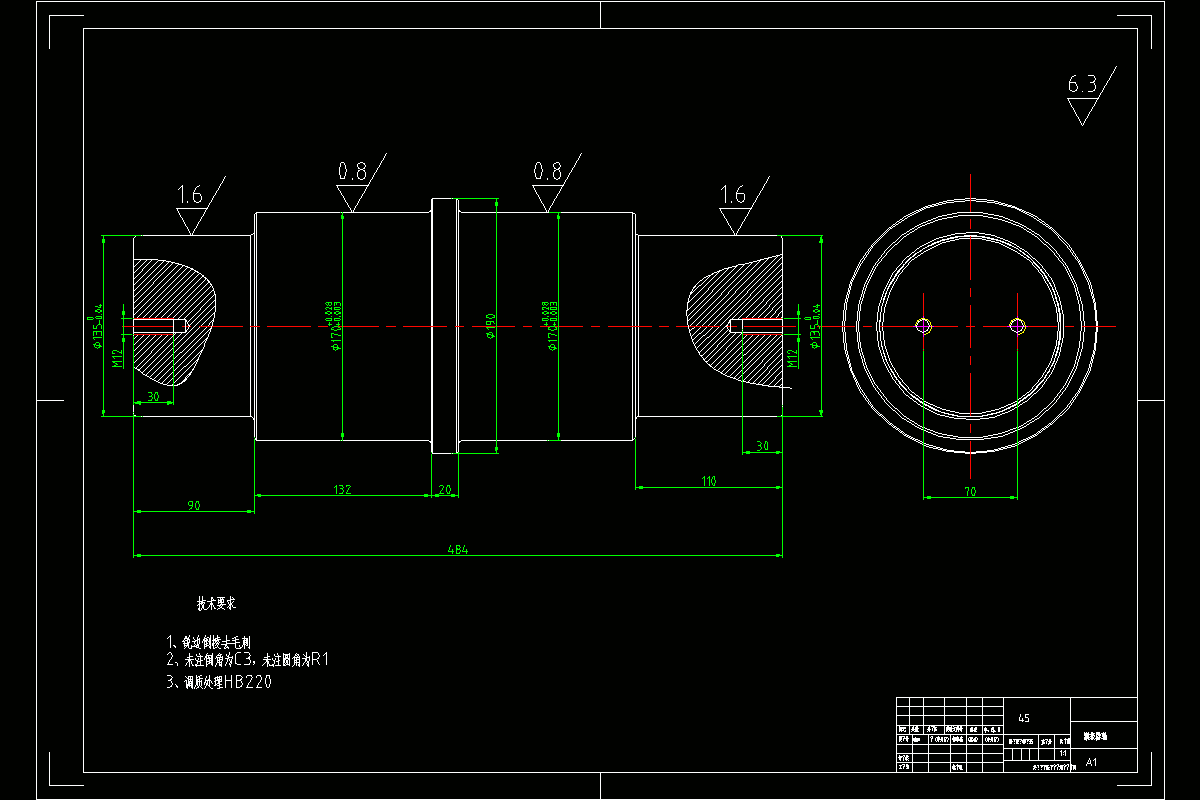

CAD版本图纸，共6张

SW三维图一份

摘要

椭圆振动筛是一种做椭圆形振动、多层数、高效新型振动筛。椭圆振动筛采用筒体式偏心轴激振器及偏心块调节振幅，物料筛淌线长，筛分规格多，具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点，该振动筛广泛应用于矿山、建材、交通、能源、化工等行业的产品分级。随着国民经济和工业的快速发展，在矿山、建材环卫等行业中，对物料的筛分、脱水脱介的处理的质量要求越来越高。现有的市场却不能够提供此类振动筛。本设计是针对椭圆振动筛进行结构设计，包括传动系统、激振器、激振器传动轴、振动筛轴。本次设计采用普通的钢板筛面，筛分效果好，分级颗粒较好。该椭圆振动筛机处理能力强，筛分效率高，具有技术参数合理，结构强度、刚度高，运转可靠，噪音小，维修方便等特点。

关键词：振动筛椭圆筛激振器

目录

摘要1

Abstract 2

目录3

第一章绪论3

2.1筛面的倾角7

2.2振动方向角8

2.3振幅8

2.4振动次数n 8

2.5物料的运送速度9

第三章椭圆振动筛工艺参数的计算10

3.1生产率的计算10

3.2筛面的长和宽的确定10

3.3筛面设计11

3.4筛面开孔率的计算12

3.5筛分效率12

第四章椭圆振动筛动力学分析与参数计算13

4.1振动筛的动力学分析13

4.2单轴振动筛的工作状态16

4.4激振器偏心质量偏心距17

第五章电动机的选择19

第六章筛箱的设计22

6.1侧板和横梁22

6.2筛箱结构的焊接22

6.3筛面的固定方法22

第七章带传动的设计23

第八章激振器轴承的选用及校核26

8.1振动筛轴承的选择26

8.2轴承的校核27

8.2.1寿命校核27

8.2.2静强度校核28

结论29

参考文献30
