JJ1281-构架翻转机液压系统设计 下载积分：200　资料编号： JJ1281

作品包括:

Word版说明书1份，共30页,12000字

任务书一份

CAD版本图纸，共4张

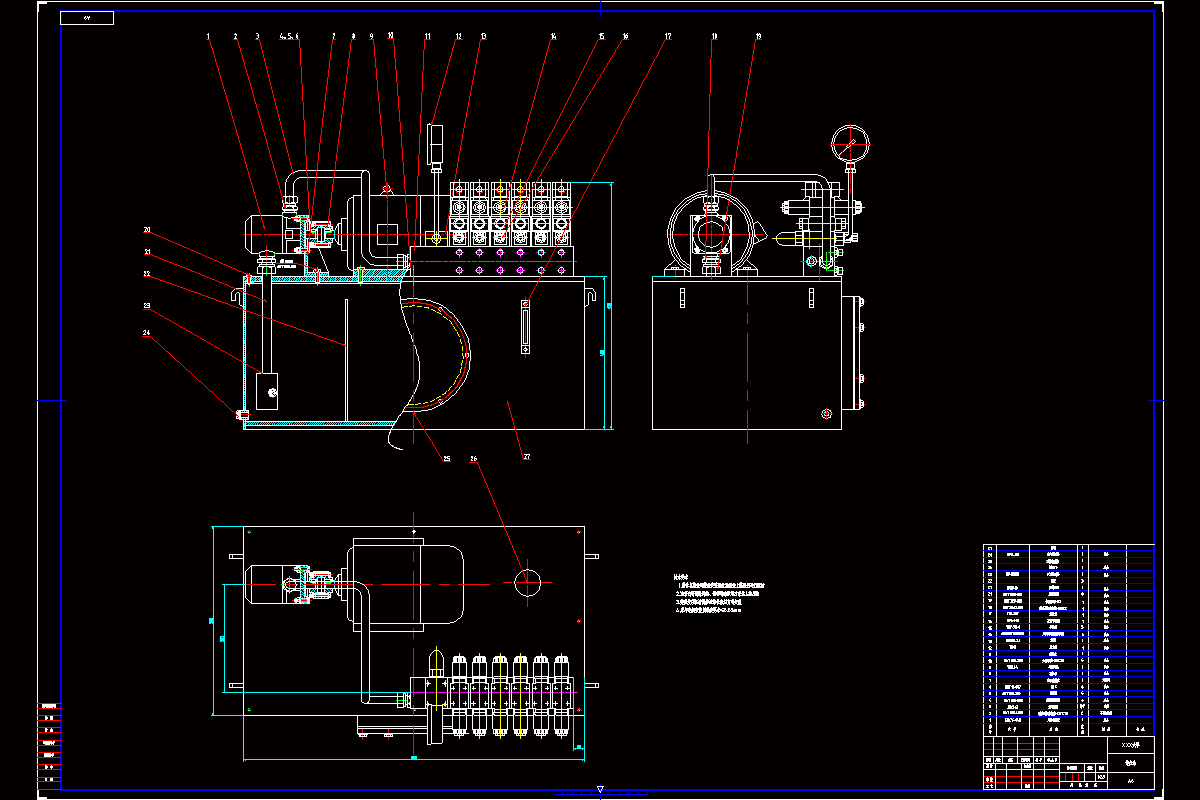

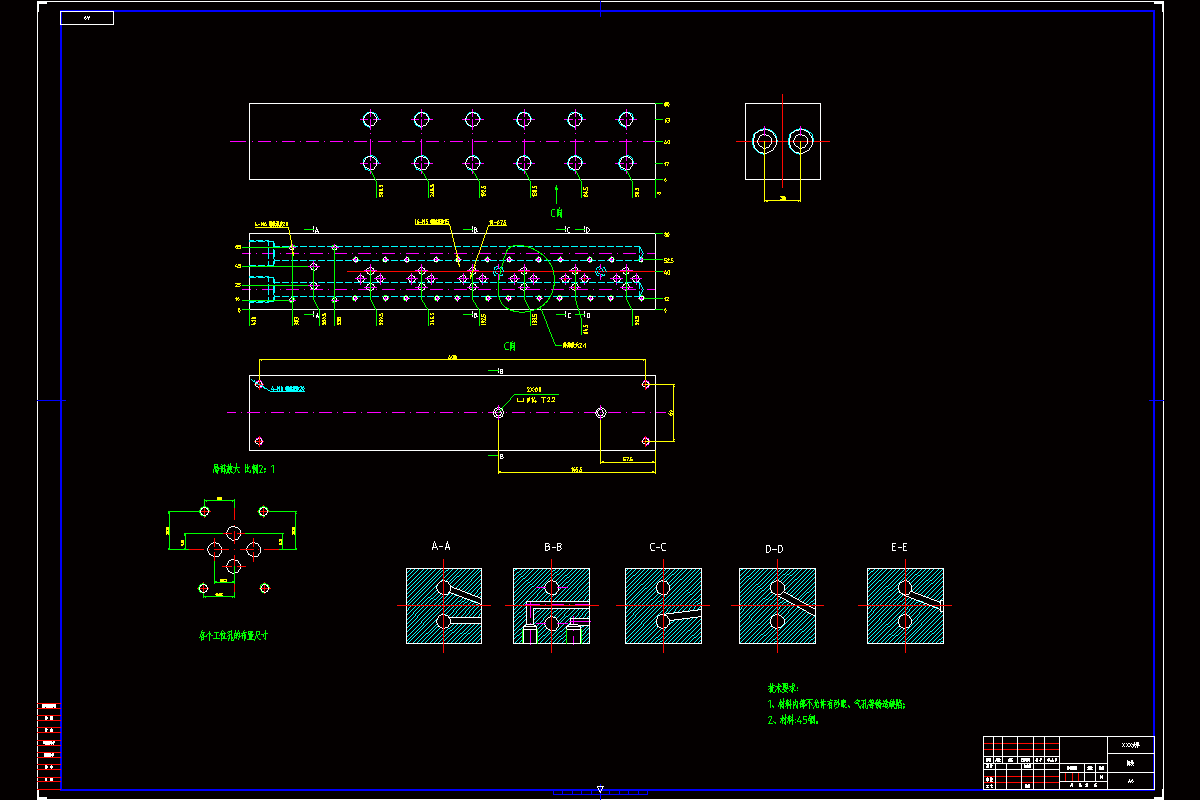

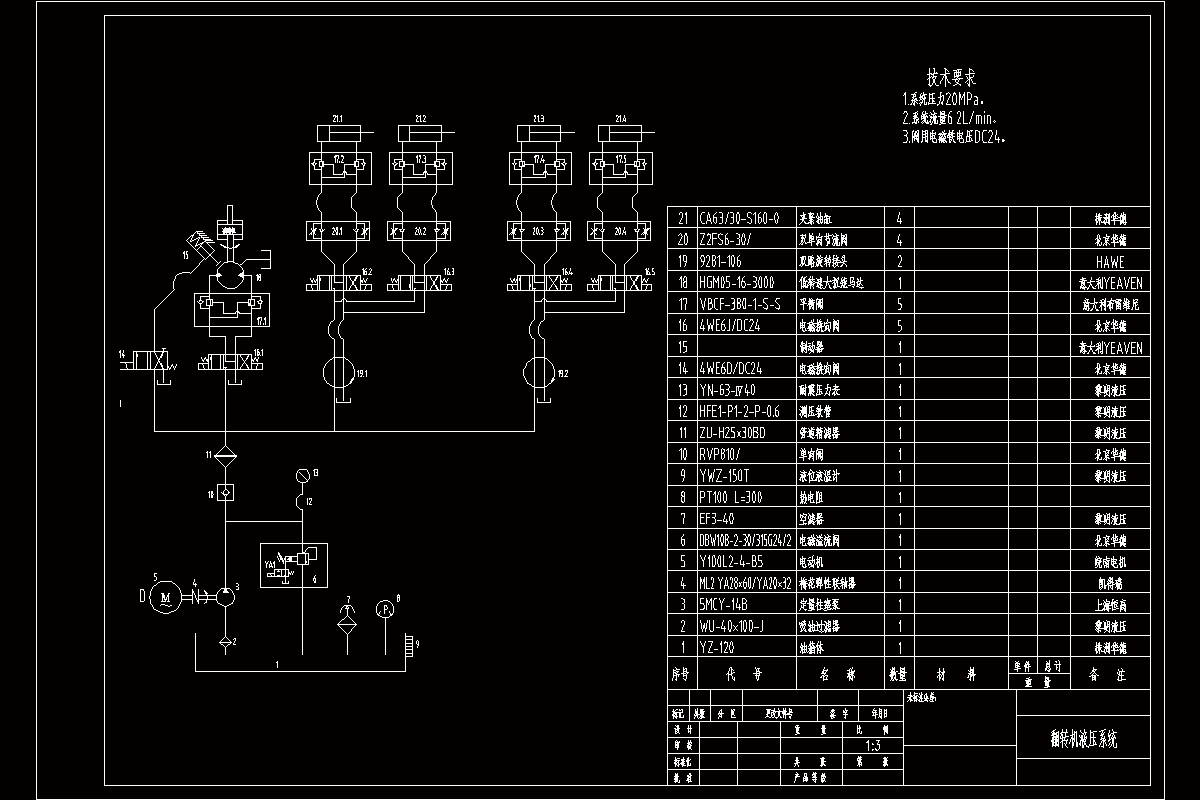

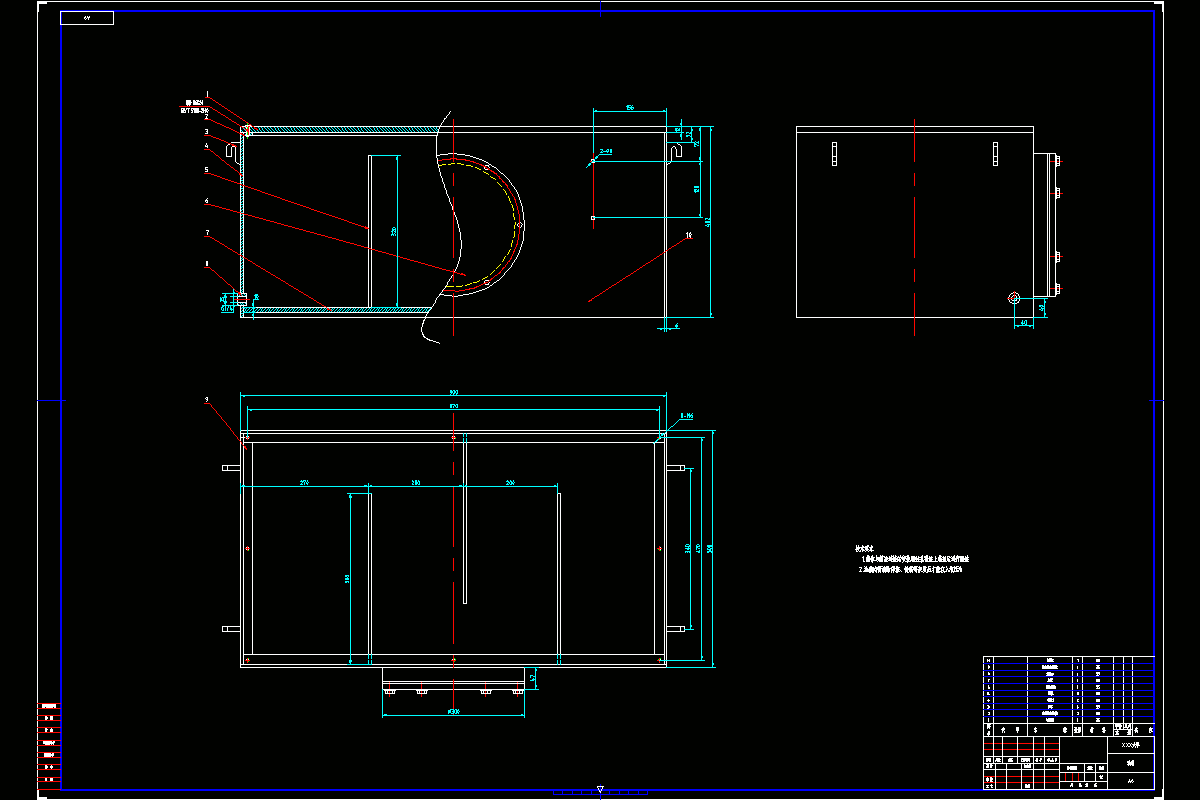

设计一种构件翻转机的液压系统，拟定起设计参数，分别完成液压原理图、液压站装配图和阀块的设计。

为实现大型结构件的翻转，提高生产效率，采用全液压翻转机已成为一种趋势。面对我国经济近年来的快速发展，机械制造工业的壮大，在国民经济中占重要地位的制造业领域得以健康快速的发展。制造装备的改进，使得作为制造工业重要设备的各类机加工艺装备也有了许多新的变化，在今天液压系统的地位越来越重要。

关键词：构件翻转机，液压系统，液压站，阀块

目录

摘要I

Abstract II

第一章前言5

1.1课题研究的意义5

1.2液压系统的发展6

1.3本研究的主要内容7

第二章构件翻转机整体方案的拟定8

2.1拟定设计参数8

2.2拟定液压原理图8

2.3动作分析9

第三章主要执行部件的选择10

3.1液压马达的选用与验算10

3.1.1液压马达的分类及特点10

3.1.2液压马达的选用10

3.1.3马达的验算10

3.2制动力的计算13

3.2.1制动转矩的计算13

3.3制动液压缸的设计14

3.3.1液压缸的效率14

3.3.2液压缸缸径的计算14

3.3.3活塞宽度的确定15

3.3.4缸体长度的确定15

第四章液压系统设计16

4.1确定液压泵的流量、压力和选择泵的规格16

4.1.1泵的工作压力的确定16

4.1.2泵流量的确定16

4.1.3选择与液压相匹配的电动机17

4.2选择液压元件17

4.3.确定管道尺寸18

4.4确定液压油箱容积18

4.5确定液压油液18

4.6液压系统的验算19

4.6.1系统温升的验算19

第五章液压站的设计20

5.1油箱的结构设计20

5.2油箱附件的安装20

5.3油箱的清洁控制20

5.4油箱的防锈21

5.5焊接工艺21

5.6液压泵组的结构设计21

第六章集成块的设计与制造23

6.1块式集成的结构23

6.2块式集成液压控制装置的设计23

6.2.1分解液压系统并绘制集成块单元回路图23

6.2.2块的设计23

结论28

致谢29

参考文献30
