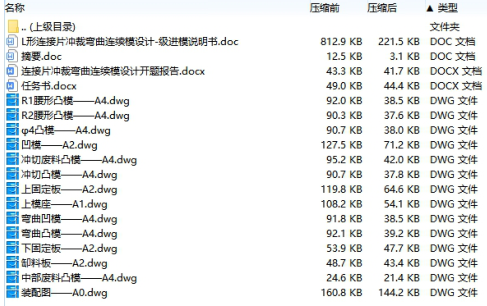

作品包括:
Word版说明书1份,共25页
任务书一份
开题报告一份

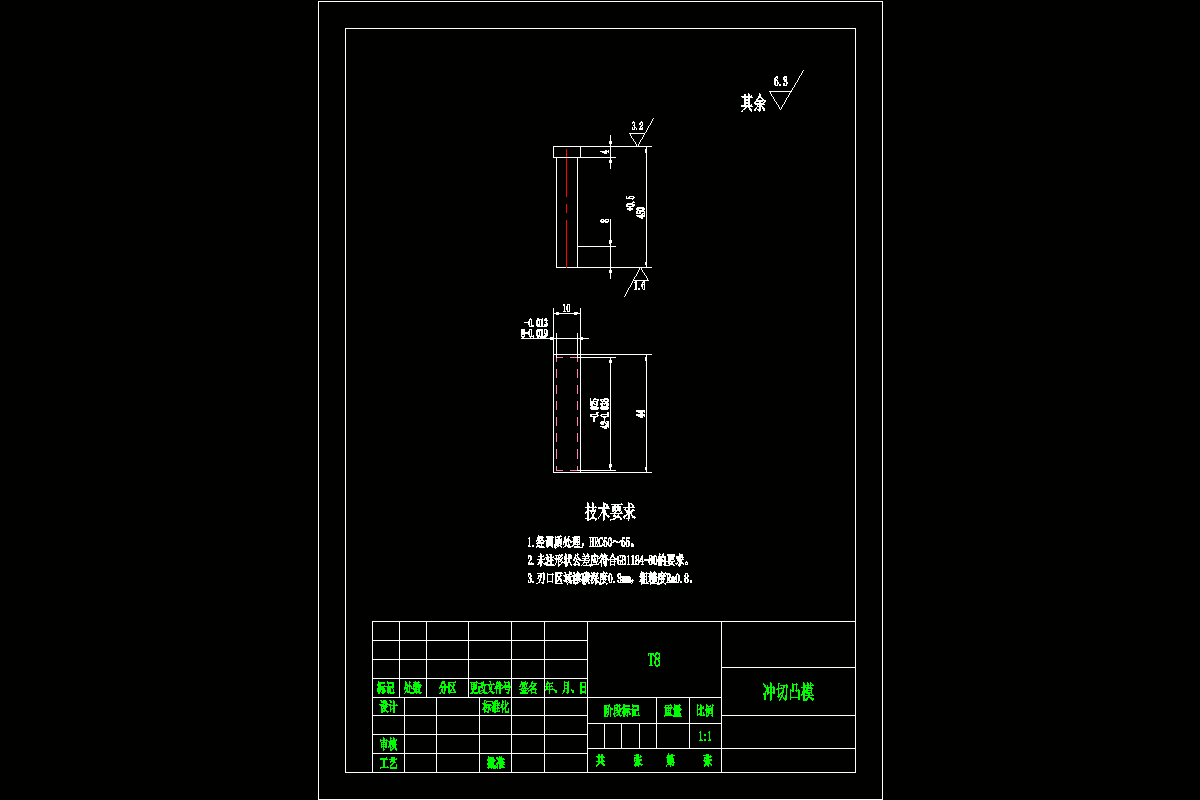

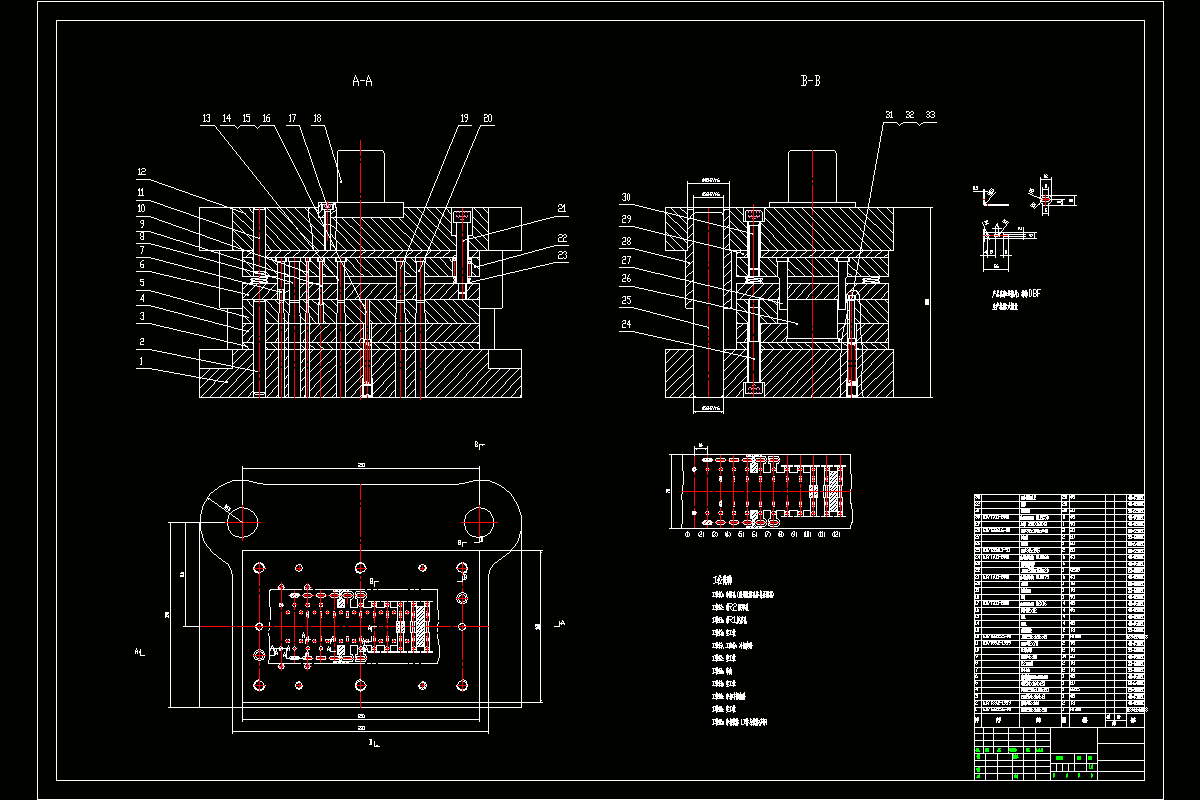

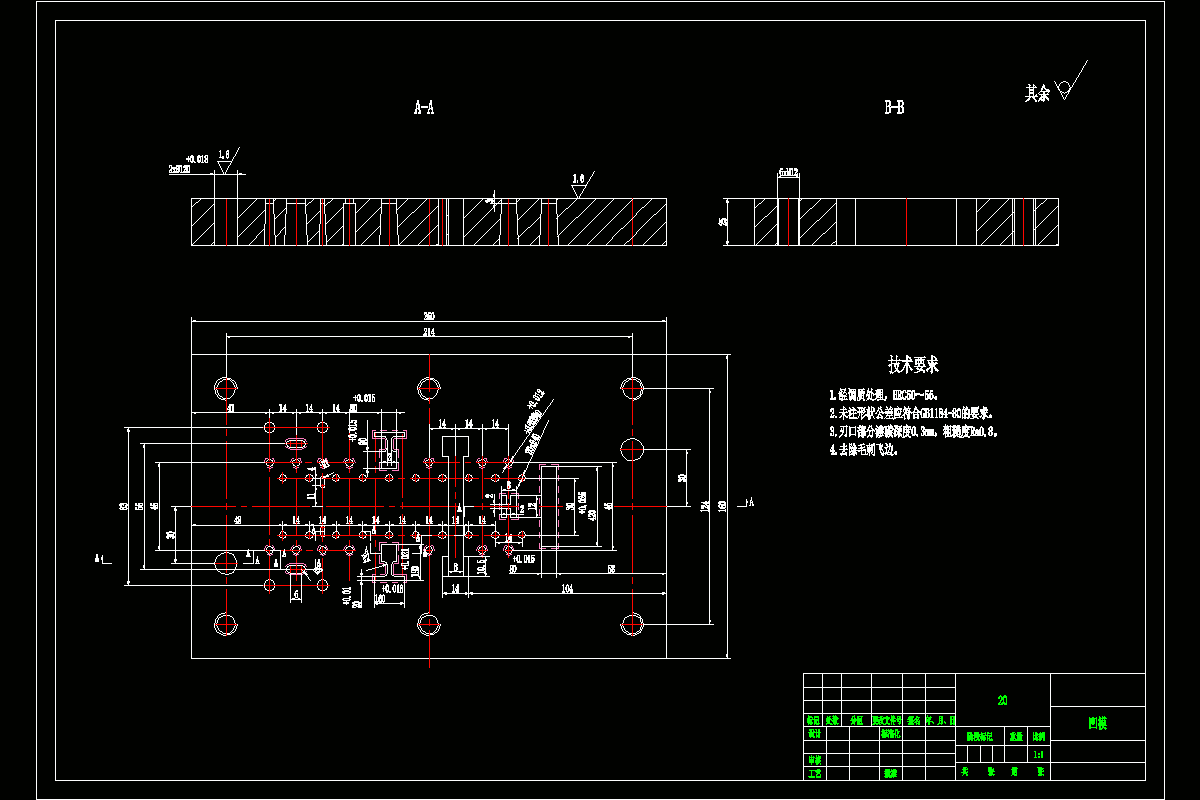

CAD版本图纸,共14张
摘要
连接片模具设计时,首先要设计正式装配图,再绘制每个零件图。绘制装配图,在装配图中,要确定模具所使用的模架形式(包括导向系统),卸料结构,导料装置,送料和步距方式,凸、凹模的结构形式及固定方法等。对模具零件图一般是指非标准件或采用标准件需要局部加工的地方,这些零件均需绘制,模具零件图视图的多少,以能看明白图形为标准。由于多工位级进模结构复杂,因此设计完图样后应附有一份简明的说明书,包括选用冲床、模具闭合高度、模柄直径、轮廓尺寸、规定行程范围、每分钟冲压次数、选用自动送料机构的型号、送料步距和步距公差等,还要说明安装调整要点。在说明书中要明确模具刃磨和维修的注意事项,如哪些凸模、凹模镶件要拆下刃磨,在刃磨后需调整的各工作部分的相对高度值等。要有易损件、备件明细表等。模具完成后,装配图和零件图都要编号并必须进行校核,校核工作很重要,它对减少差错,提高质量是有益的。
目录
第1章级进模简介1
1.1多工位级进模的特点1
1.2多工位级进模的分类2
1.3多工位级进模设计步骤3
第1章连接片工艺分析3

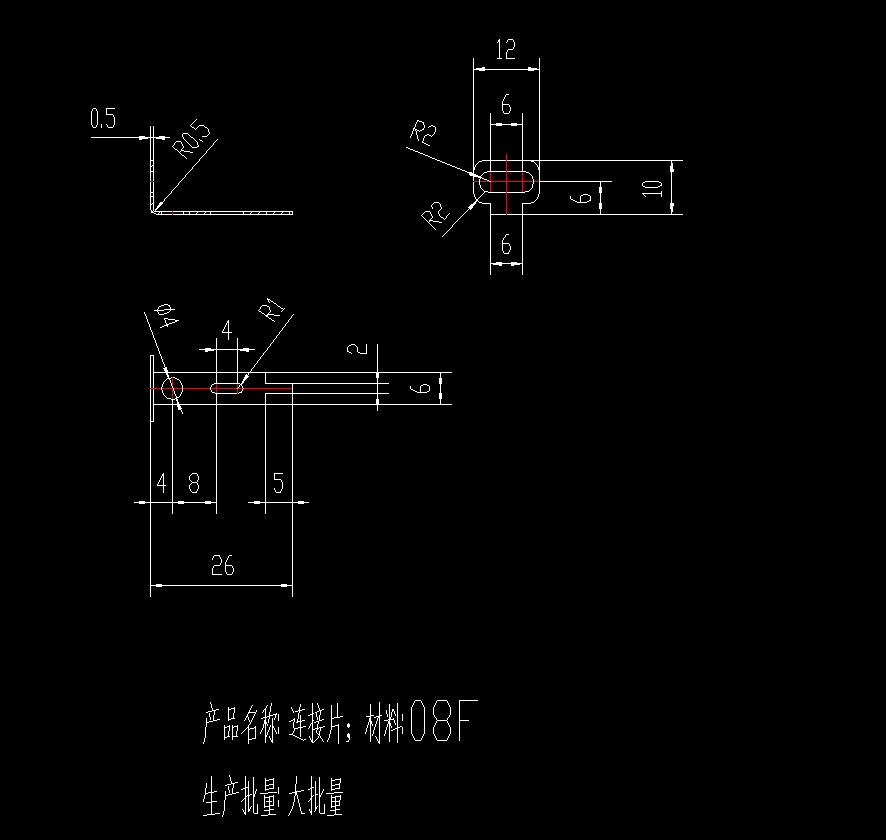

2.1冲裁设计题目3
2.2连接片的毛坯尺寸计算3
第3章连接片的排样设计5
3.1排样设计的原则5
3.2排样图设计应考虑的因素5
3.3冲切刃口设计6
3.4种切刃口设计的原则6
3.5步距和导正定位设计6
第4章压力机的选择和校核10
4.1.冲裁力计算10
4.2缷料力计算12
4.3总的冲压力13
4.4压力机选择13
第5章模具刃口尺寸计算14
第6章模具结构零件19
6.1卸料装置19
6.2选用模架的依据和考虑的问题20
6.3模架的导向装置20
6.4固定板21
6.5垫板21
致谢22
参考文献23
