JJ1315-DN900泡沫除尘器设计 下载积分：200　资料编号： JJ1315

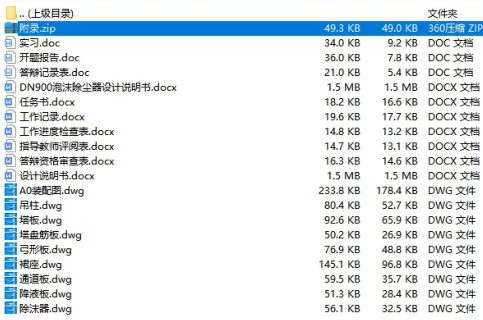

作品包括:

Word版说明书1份，共36页,15000字

任务书一份

开题报告一份

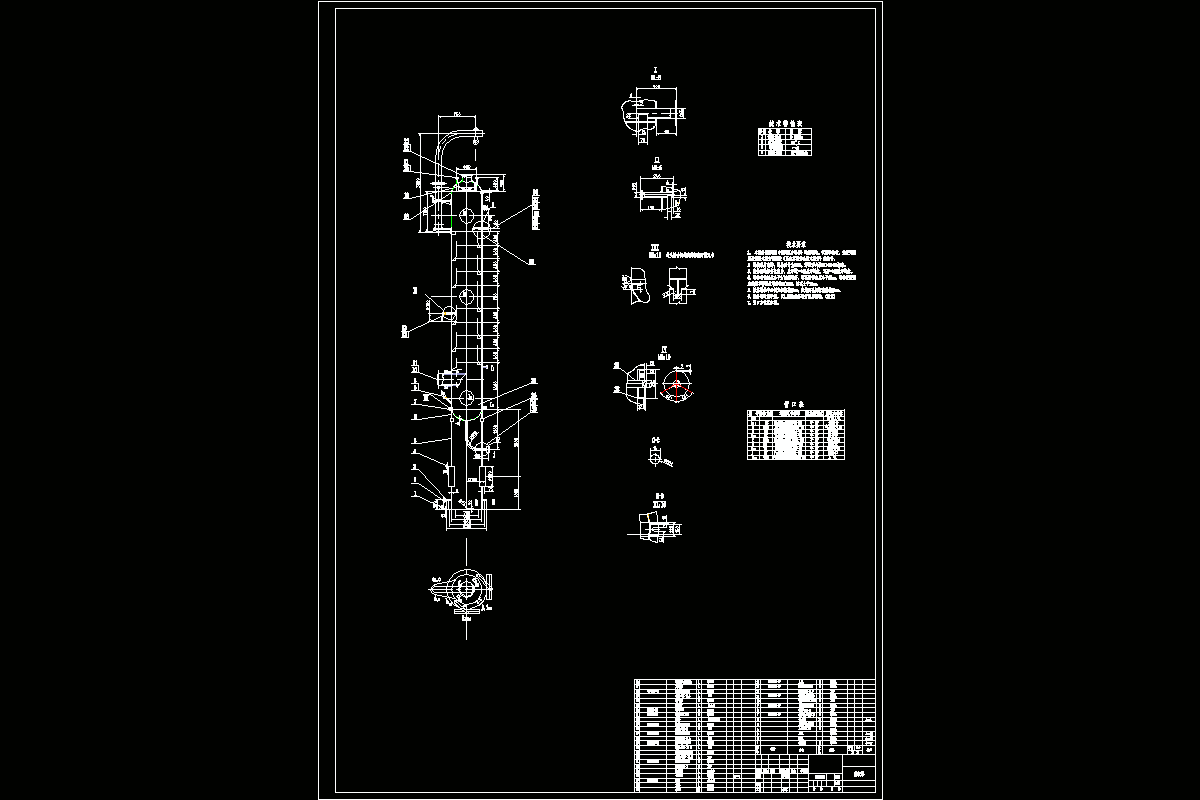

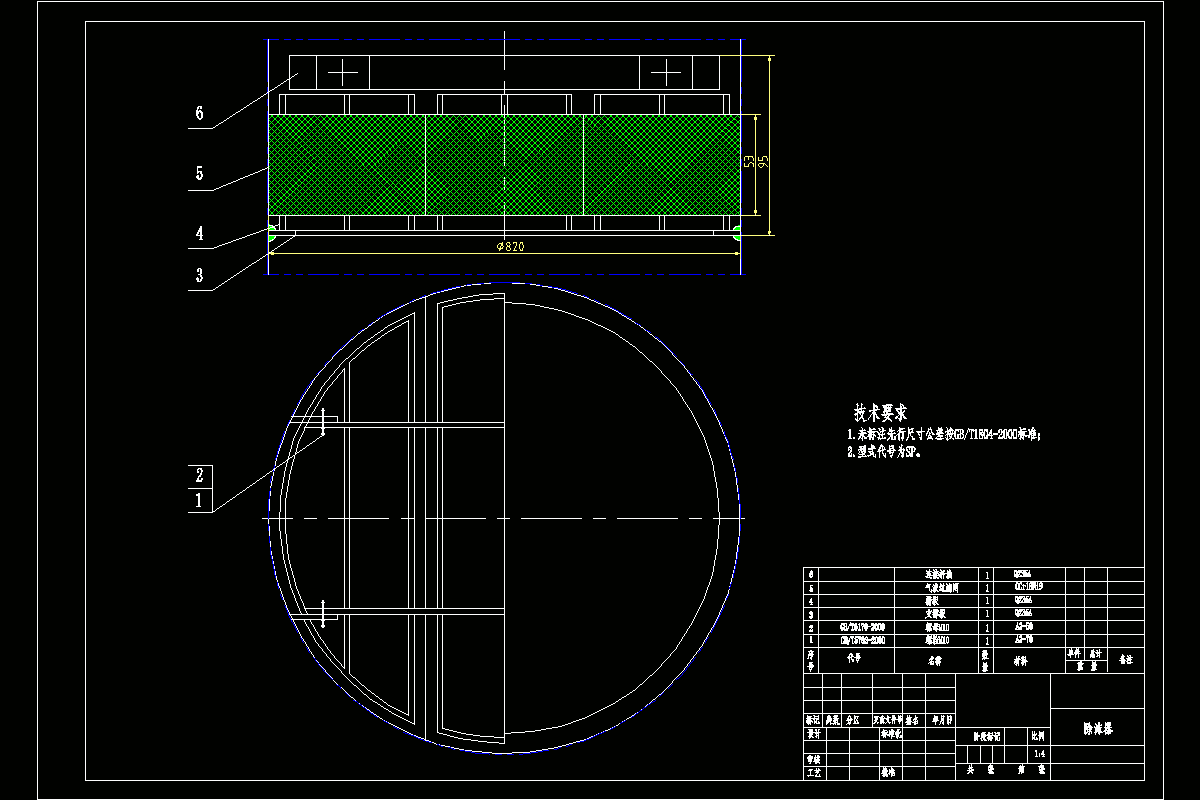

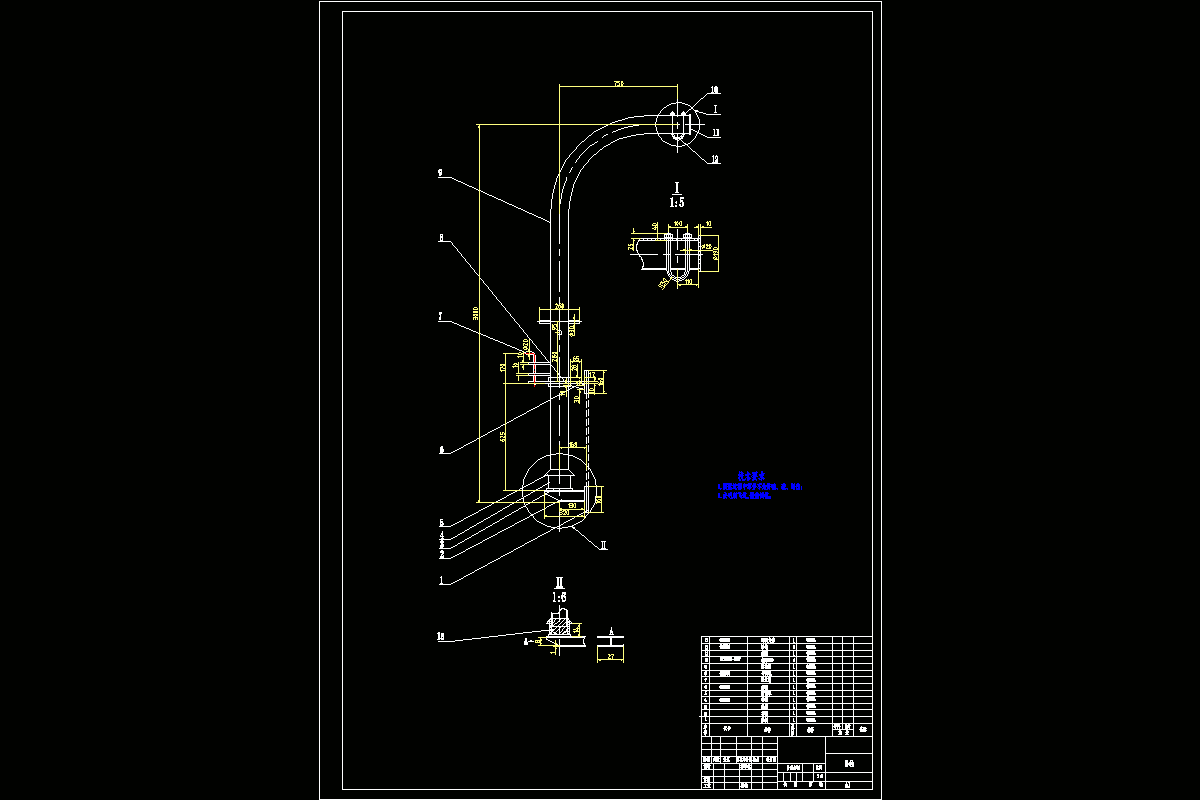

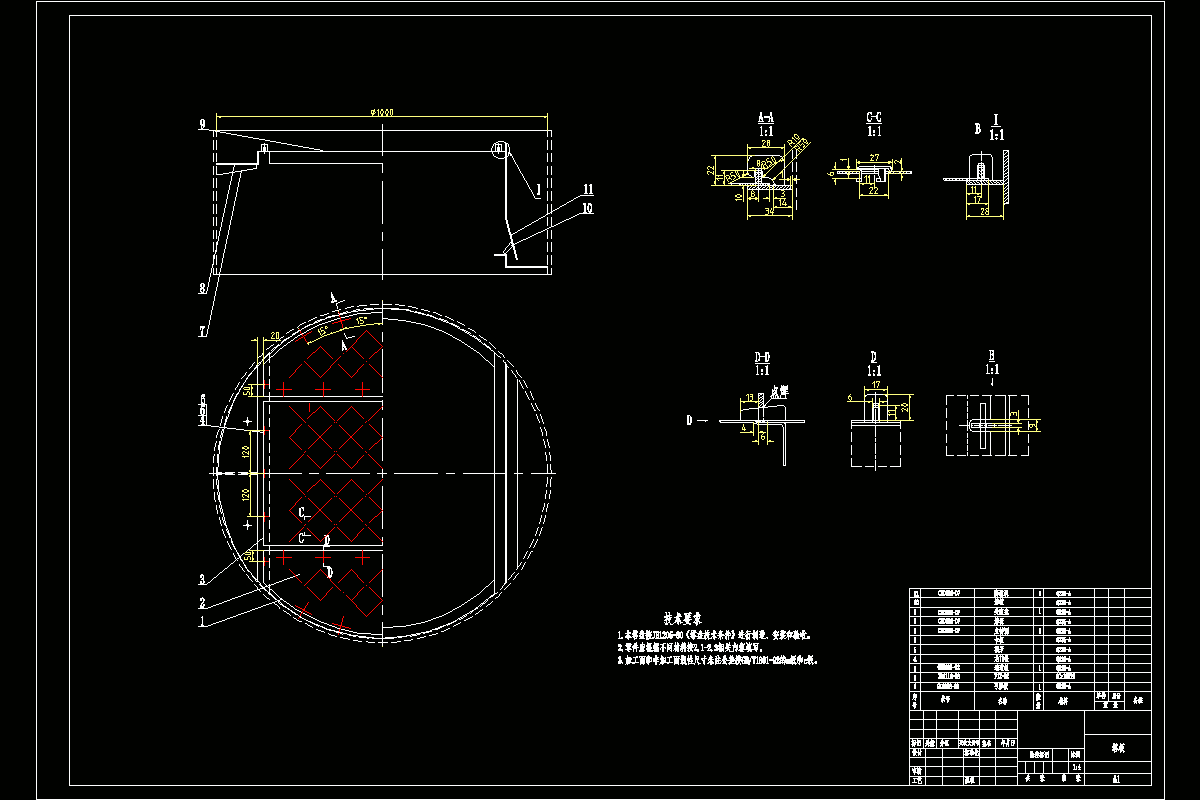

CAD版本图纸，共9张

摘要

在日益发达的今天，粉尘问题越来越急需解决，泡沫除尘器作为除尘器的一种，在除尘方面还是具有比较大的优势，但是由于其在国内发展较晚，技术还相对处于落后，因此对于未来还有很多的探究，具有深远的意义。

我了解到泡沫除尘器是通过气体与介质的完全接触来达到除尘的目的的，而其中形成的泡沫可以将尘源覆盖，因此接触面积十分的大，随着气泡的不断的合并、破裂、再重新形成，为尘粒附着到液膜上提供了有利的条件，阻止了粉尘的扩散。在此次设计中运用的是板式塔中的筛板塔，因为它的效率和处理能力比较高。容器支座采用圆筒形裙座，它相比圆锥形裙座更容易制造。根据塔内径为DN900，选用单溢流分块式塔盘，可以使工作人员进入塔内安装和检修提供方便。法兰连接可以确保接口的密封性。在进行泡沫除尘器的筒体、塔盘、容器支座及塔外部附件装置等一系列设计时，不仅要符合工艺设计，而且需要考虑自然因素的影响，如地震，风压等情况，来进行塔体强度计算和截面压力的稳定校核。还要考虑加工工艺的一些要求，装配过程中需要注意的地方以及安全防腐措施。最后采用绘图软件绘制出设计的泡沫除尘器图纸，并给出技术要求材料等信息。在泡沫除尘器的结构设计过程中，必须以相关设计手册为标准进行设计，使设计符合相应的要求，同时必须满足生产需求和安全生产的要求。

通过这次的设计，经过邹老师和同学们的帮助我成功的完成了自己的设计，在此过程中我了解了化工塔的相关知识，给自己大学四年的学习交了一份较为满意的答卷。

关键词：泡沫塔；溢流堰；塔盘；强度计算
