JJ1317-DN1200散装填料塔设计 下载积分：150　资料编号： JJ1317

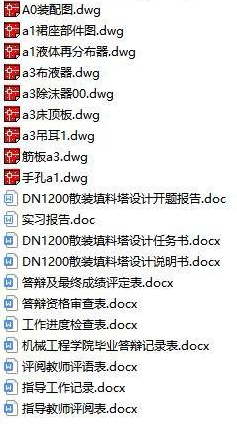

作品包括:

Word版说明书1份，共41页,15000字

任务书一份

开题报告一份

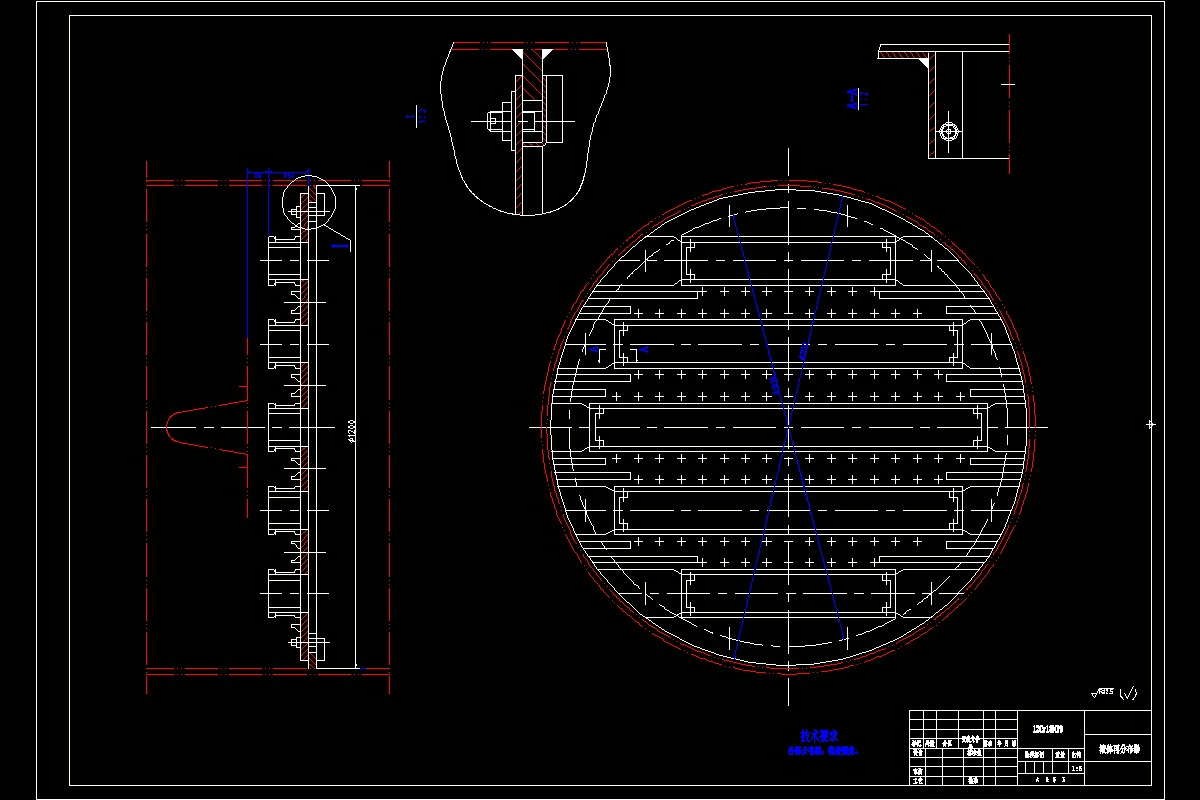

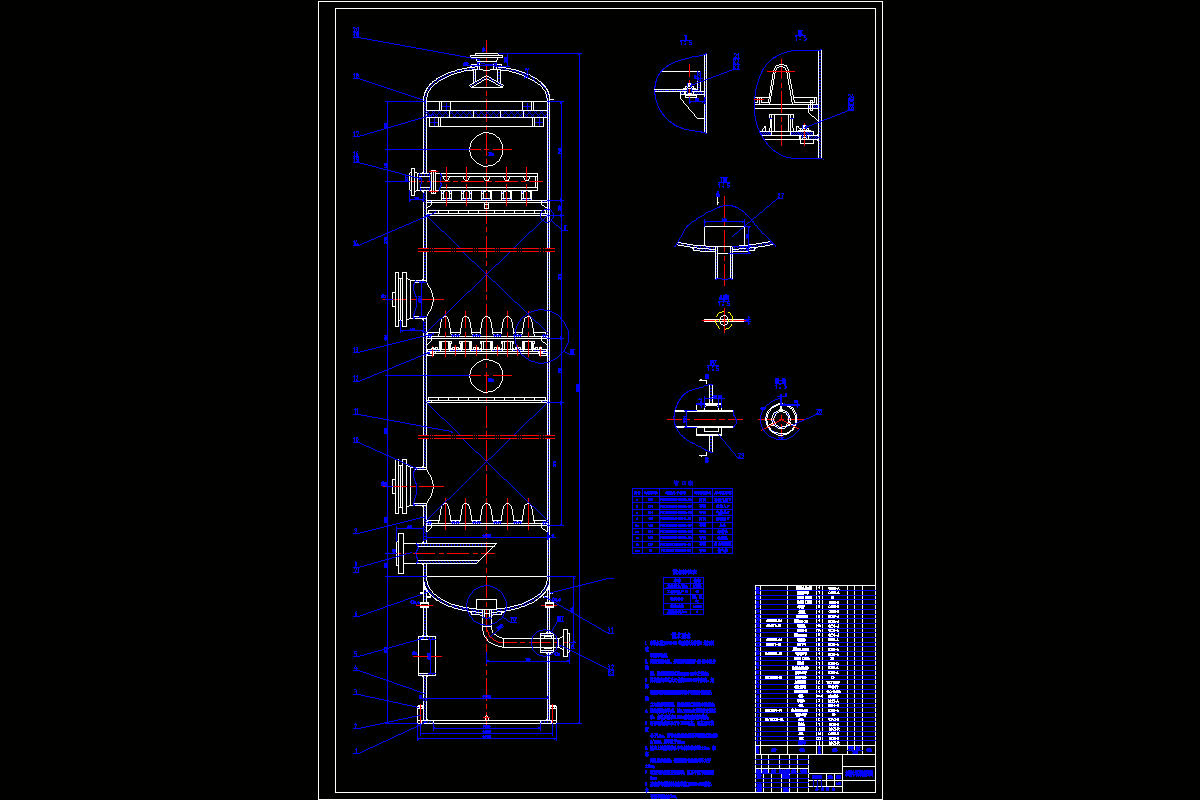

CAD版本图纸，共9张

摘要

本说明书设计的是散装填料塔，其设计的目的是吸收尾气中的S，众所周知，S是造成空气污染的重要因素，其可以形成酸雨，可对建筑等露天物体造成腐蚀，并且严重的危害了人民的人身安全，对社会造成严重的经济损失；因此，设计吸收S的塔设备至关重要；而其中散装填料塔因为其工作效率高，工作功率小，且具有更好的经济性，因此而得到了广泛的应用。

本设计主要分为四个部分，即：主体结构设计，内部结构设计，附加装置设计，以及强度校核。其中主体结构设计主要是对塔体，封头的设计，主要是对其厚度的计算以及选用制造材料；内部设计主要是设计填料支撑装置，液体分布装置等，主要是选用一些符合设计标准的装置；附加装置设计是对人孔手孔的选择，法兰的选用等；此报告中最主要的设计部分就是对强度的校核，校核塔体的应力以及其稳定性的校核。

本设计秉承提高效率，降低能耗成本的原则设计，通过查阅大量资料，以严谨的态度对数据进行保守估计，此报告通过对塔设备进行设计改进，大大提高了吸收S的效率，节约了工作时的能耗。

关键词SO2；填料塔；设计步骤；设计目的

目录

1绪论1

1.1化工生产概述1

1.1.1化工生产的特点1

1.1.2化工生产在国民经济中的地位和作用2

1.2塔设备概述4

1.2.1填料塔结构原理4

1.2.2填料塔优缺点4

1.2.3填料技术的新趋势5

1.3设计任务和思想5

1.3.1设计任务5

1.3.2设计思想5

2填料塔的主体结构设计6

2.1筒体厚度计算6

2.2填料塔封头的设计和选择6

2.3支座的结构设计8

2.4.1裙座与塔体的连接9

2.4.2地脚螺栓座10

2.4.3检查孔的结构设计11

2.4.4排气孔的结构设计12

3填料塔内部结构设计13

3.1填料的类型及选择13

3.1.1填料的类型13

3.1.2填料的选择15

3.2填料塔的液体分布装置15

3.2.1填料塔的液体分布装置设计要求15

3.2.2液体喷淋分布装置的类型15

3.3填料支承装置17

3.3.1支承装置的设计原则17

3.3.2支承装置的典型结构17

3.4液体再分布装置18

4辅助装置及附件20

4.1人孔及手孔20

4.1.1人孔的设置和选用20

4.1.2手孔的设置和选用21

4.2法兰21

4.2.1法兰的作用21

4.2.2法兰的结构与种类21

4.3吊柱和吊耳22

4.4除沫器22

4.4.1除沫器的类型及选用22

4.5进料口与出料口23

4.5.1进料口23

4.5.2出料口24

5强度计算与校核24

5.1填料塔的设计参数25

5.2塔体各项载荷计算25

5.2.1质量载荷25

5.2.2风载荷26

5.2.3地震载荷的计算26

5.3塔体强度及轴线稳定性计算27

5.3.1圆筒轴向应力计算27

5.3.2圆筒轴向稳定性校核27

5.3.3圆筒拉应力校核27

5.3.4塔体液压实验时的应力校核27

6化工设备的腐蚀及防腐措施29

6.1金属的腐蚀29

6.1.1金属腐蚀的破坏形式29

6.2设备的防腐措施29

7化工设备的维护与检修31

7.1化工设备维护检修的重要性31

7.2维护主要内容32

致谢33

参考文献34

附录35
