JJ1327-F40螺旋板式换热器机械设计 下载积分：150　资料编号： JJ1327

作品包括:

Word版说明书1份，共30页,12000字

任务书一份

开题报告一份

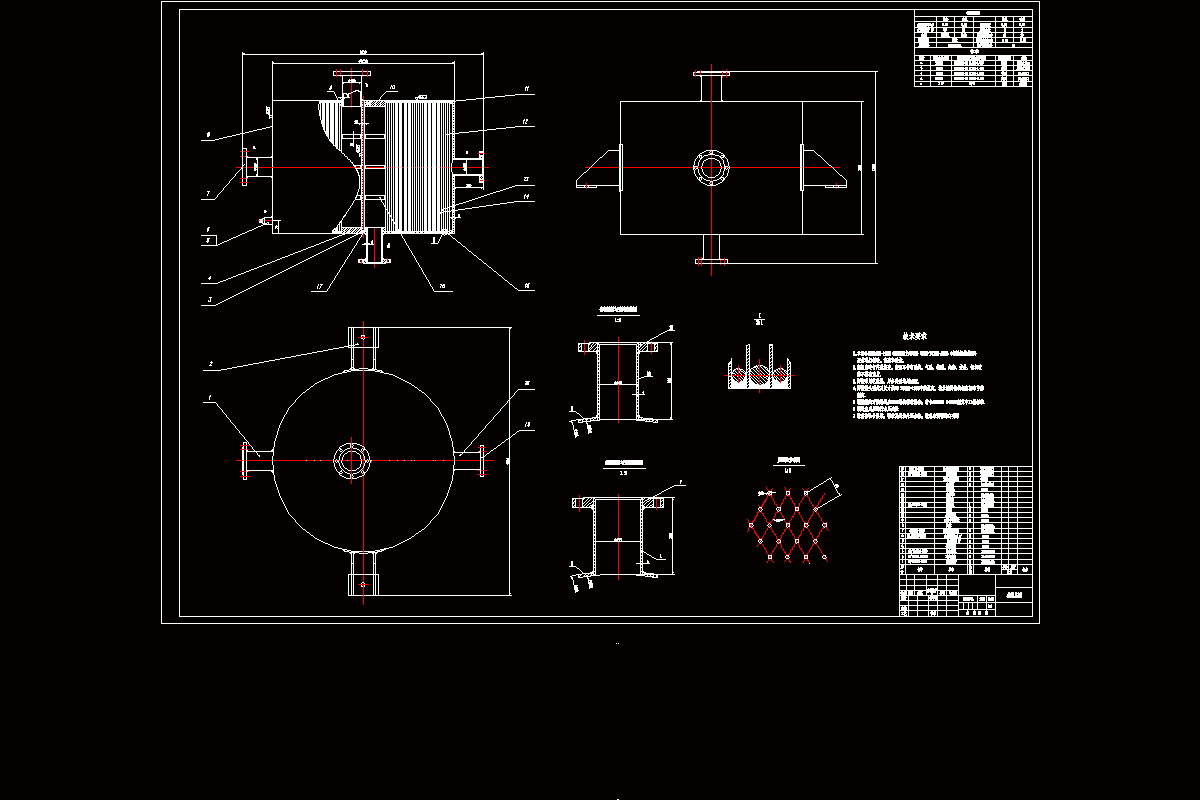

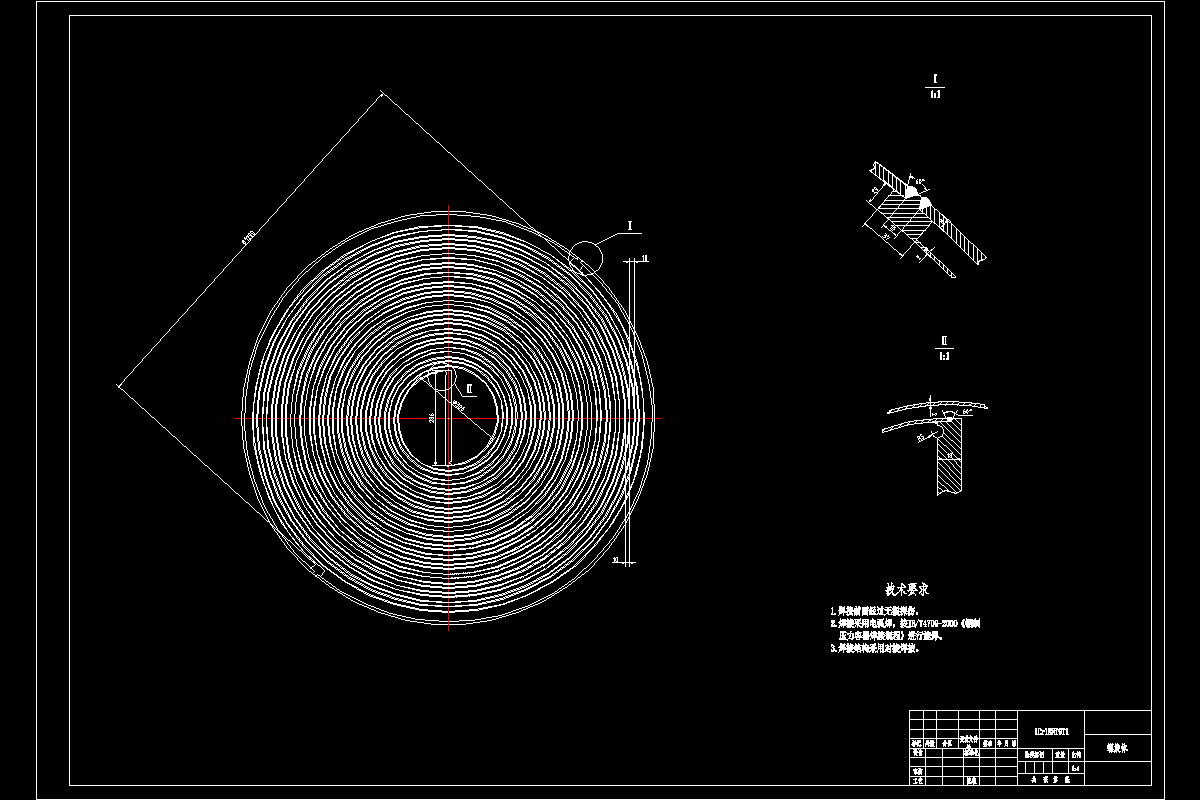

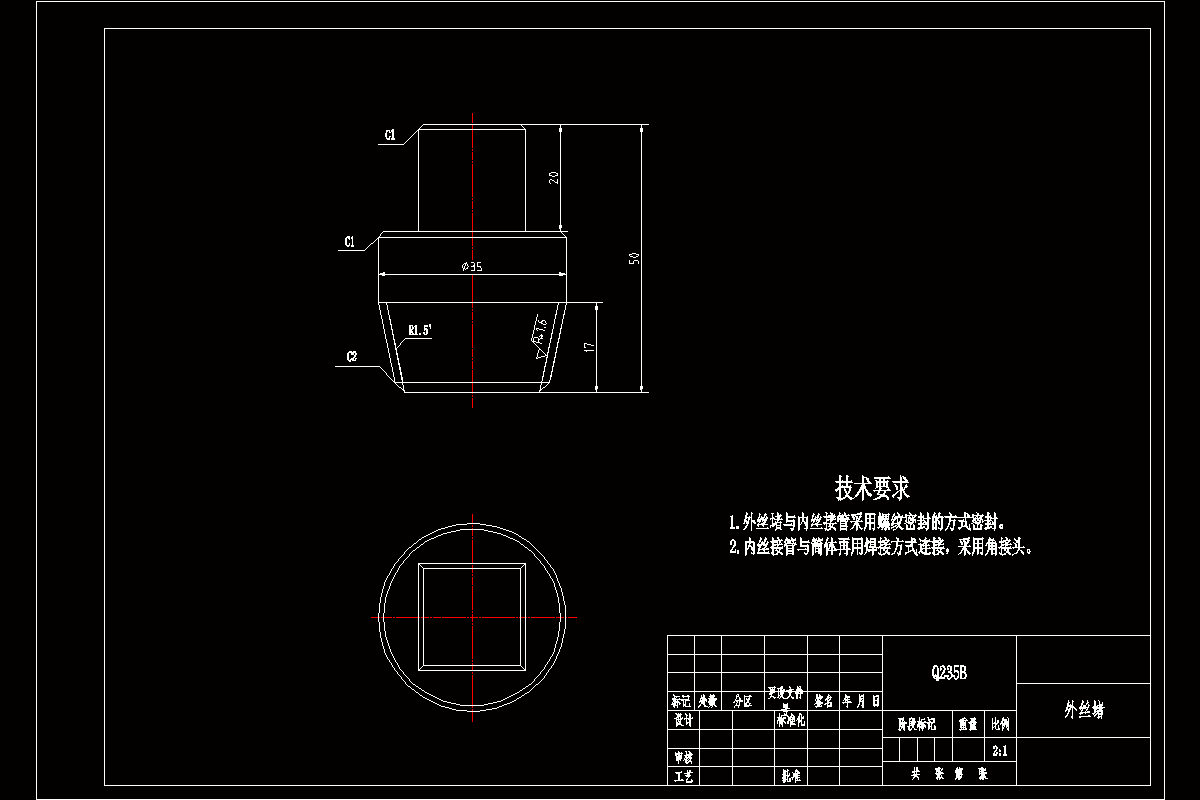

CAD版本图纸，共12张

摘要

本是关于换热面积为40㎡的螺旋板式换热器的设计，目的是设计一个设计参数要求的螺旋板式换热器，利用螺旋板式换热器的高效换热性惊醒对热废液的废热利用，余热回收对于废热水的余热回收。

查阅换热器相关书籍，根据其中所给的公式进行设计。主要对螺旋板换热器的中心隔板宽度、螺旋圈数、外径长度等主要结构参数根据设计任务书所给出的压力、换热面积等数据对其进行计算。然后对螺旋板换热器的结构强度，制作工艺，主体结构，结构材料以及其他的零部件进行设计和选择，从而达到设计一个符合任务书的螺旋板式换热器。

本的开始简要的描述了螺旋板式换热器的分类、发展历程以及螺旋板式换热器的结构特点和螺旋板式换热器的分类。本的后面主要是对于换热器的结构和其他的常用数据进行计算，然后对换热器的其它部件进行选择和效验。

关键词：螺旋板换热器、强度计算、结构设计

目录

1.概述1

1.1换热器的概述1

1.2换热器的分类1

1.3螺旋板换热器的发展历史2

1.3.1国外研究发展历史2

1.4螺旋板换热器的结构特点2

1.5螺旋板换热器的分类4

2.设计内容5

2.1具体工艺参数5

2.2结构示意图5

2.3结构及换热原理5

2.4设计参数6

3.1符号说明7

3.2几何设计8

3.3外径D的计算9

3.4偏心距e 10

4.螺旋板的强度、挠度计算与校核12

4.1强度计算12

4.2螺旋板的挠度13

4.3校核螺旋板式换热器的稳定性13

5.螺旋板式换热器的结构尺寸和零部件15

5.1密封结构15

5.2定距柱尺寸15

5.3支座的设计16

6.水压试验17

7.奥氏体不锈钢的焊接特点17

7.1中心隔板与螺旋板的焊接工艺18

7.2焊接结构设计18

8螺旋板式换热器的检验和验收20

8.1定距柱20

8.2中心隔板20

8.3半圆筒体、连接板20

8.4接管、法兰20

8.5装配21

8.6液压实验21

9螺旋体的安装、制造、及运输22

9.1螺旋板换热器的制造工艺22

9.2螺旋板换热器的包装、运输22

参考文献24

致谢25
