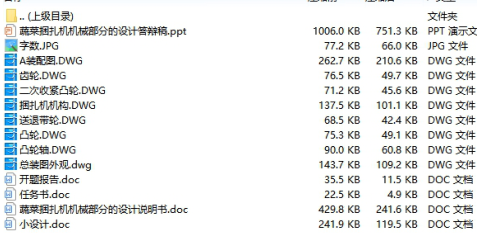

作品包括:
Word版说明书1份,共19页,12000字
任务书一份
开题报告一份
PPT答辩一份

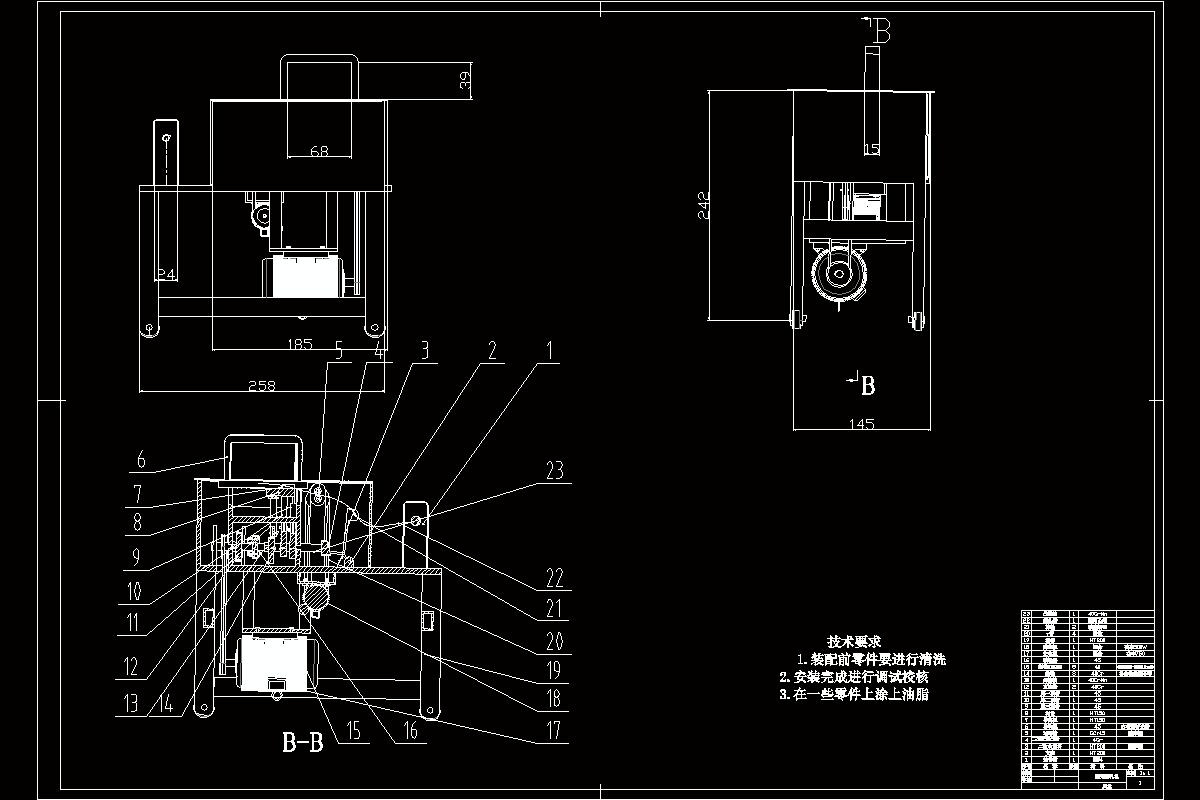

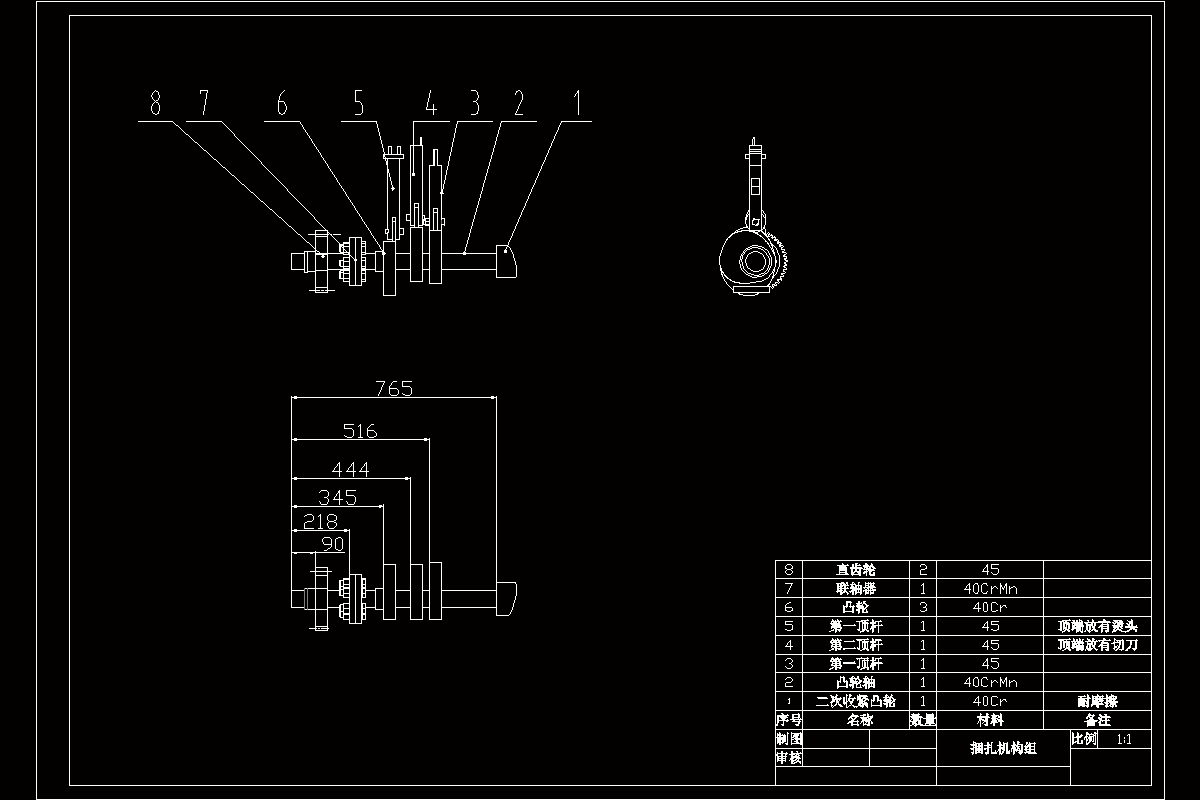

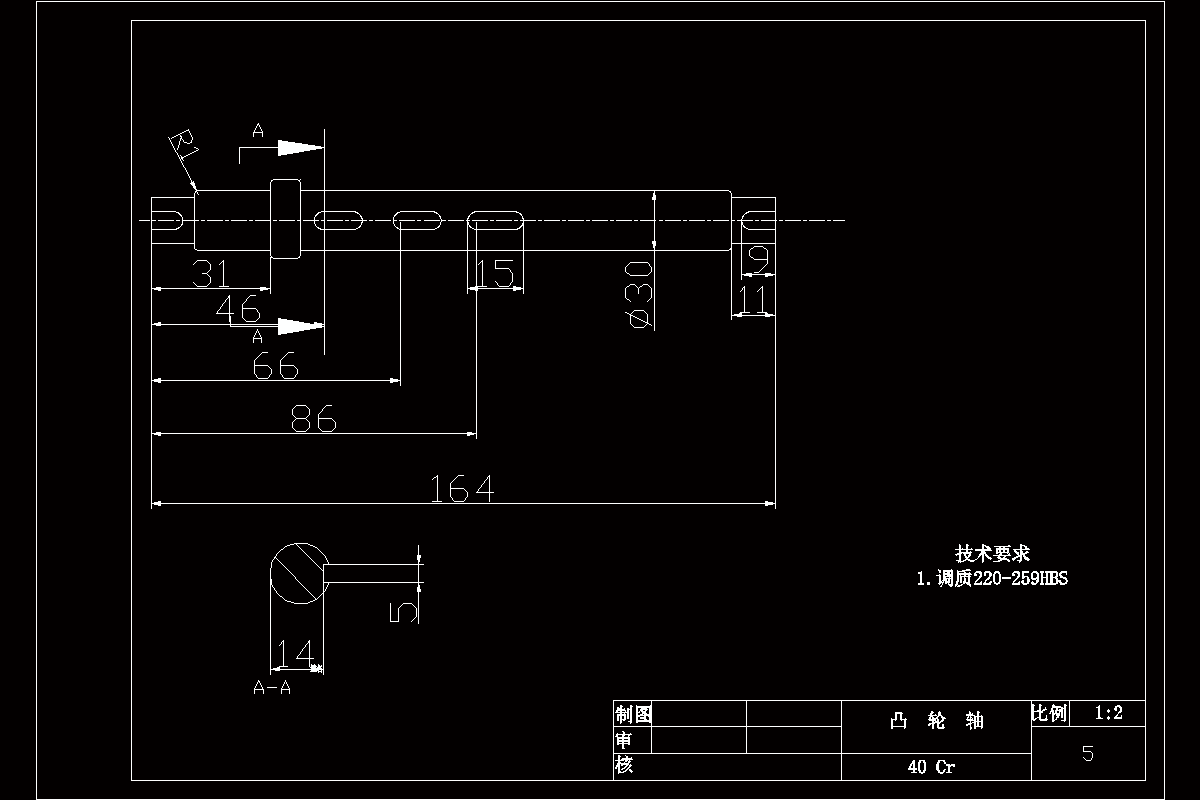

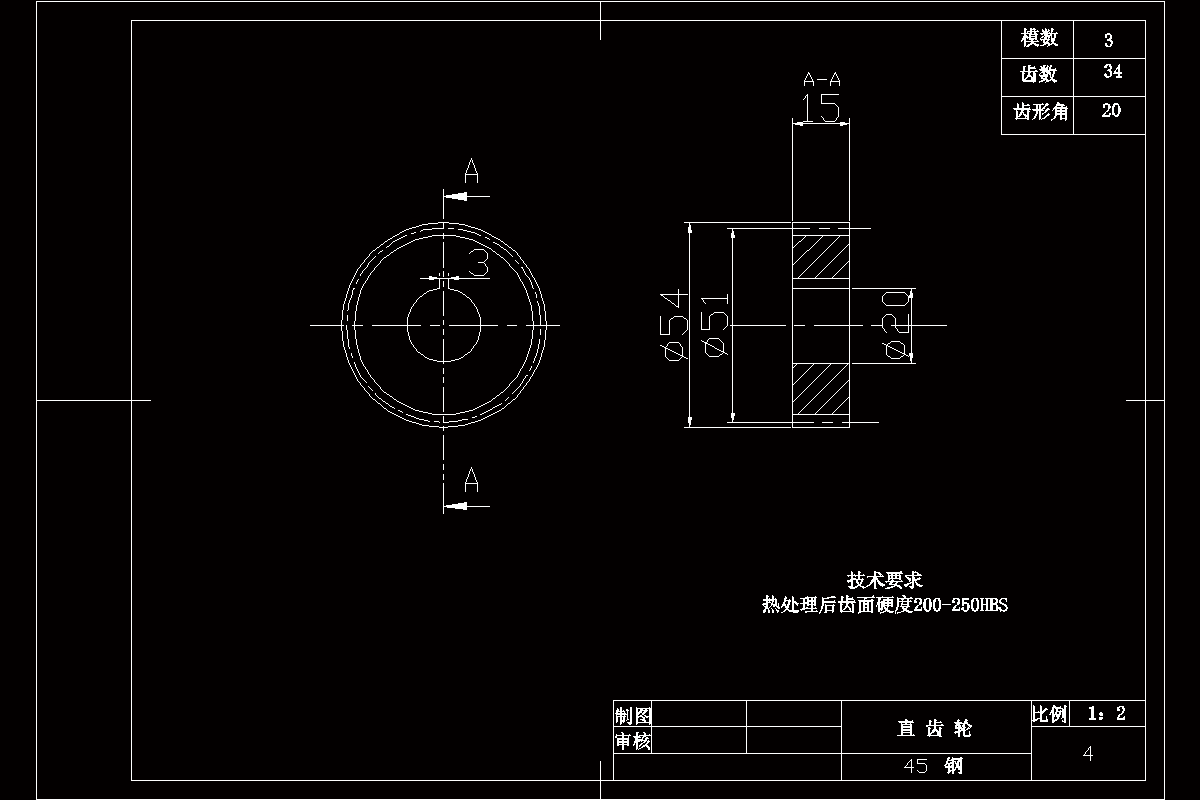

CAD版本图纸,共8张
摘要
蔬菜是人们赖以生存的的食物,它能提供人体所需的维生素和矿物质。我国作为农业生产大国,农民主要收入来源于经济作物的生产,而蔬菜的种植是其主要组成部分。我国农业常年用种量在125亿公斤以上,已成为继美国之后的全球第二大种子市场,其中蔬菜常年用种量约4万多吨,商品化率约为60%,与世界水平还有一定差距,意味着我国蔬菜市场有着巨大的发展潜力。
蔬菜捆扎机械作为包装设备中的一个主要分支,是将一个或多个包装物用捆扎带(绳)紧束一起的机器,使包装件便于运输、保管和装卸,属于外包装设备。捆扎机械的发展,在一定程度上借助于捆扎材料的开发应用。在捆扎材料中先后出现的有草绳、绵麻绳、纸绳、金属丝、塑料绳、塑料带、钢带、聚胺酯带等。但由于其本身的强度和延伸率不同和对机械捆扎的适应程度各异,以及考虑制作成本,目前以钢带和塑料带的应用最为广泛。特别是自上世纪五十年代以来,随着石油化工的崛起,开始用塑料作为捆扎材料,为塑料带(绳)捆扎机械的开发成功奠定了基矗由于塑料带比钢带纸带具有较低的使用成本和不锈蚀、不污染、强度适中手感柔软、制造方便、外观美观等优点,使之在许多领域逐步替代原来的钢带,纸带,塑料带捆扎机成为包装机械中少有的技术成熟、简单可靠、品种齐全、覆盖面广的主要设备。
蔬菜捆扎机凸轮总体的精确设计,受凸轮控制的剪切、夹压机构的协调合理运行是完成捆扎的关键。本设计通过对国内外蔬菜扎捆机器的性能的检测,构造以及操作的简易程度,最终设计成一架操作简单、价格合理、适合大多数地区使用便于维修的蔬菜捆扎机械,捆扎的过程包括送带、收紧、切烫、粘结四个环节组成,因此送带机构、夹压机构、封口机构设计的合理与否,将直接影响到捆扎质量和效率。当蔬菜人工搁置在规定的位置后,手动将捆扎带塞入焊接处并触动微开关,其他顶紧杆将带端压紧,同时机械装置和执行机构保证反时针方向收带,达到一定的捆紧力后焊接,稍后切刀上顶切带,最后机械送带,完成一个捆件的捆扎过程,实现了对蔬菜捆扎的机械化。
关键词:蔬菜;捆扎机械;摩檫轮
目录
1.绪论1
1.1国内外蔬菜的发展状况1
1.2国内蔬菜捆扎机的发展状况1
1.3国内外蔬菜捆扎机械存在的问题1
1.4蔬菜捆扎机中存在的主要问题2
1.5研究的内容和方法3
1.6预期目标3
1.7重点研究的关键问题及解决思路3
1.8工作条件及解决方法3
2.捆扎机总体结构及主要零部件的设计3
2.1机械系统设计4
2.2送带、退带张紧机构4
2.3捆扎封接机构4
2.4控制系统5
3.蔬菜捆扎机的基本结构6
3.1捆扎机构原理8
3.2减速器传动轴的的设计8
3.3传动齿轮的设计10
4.摩擦轮的设计13
5.控制系统概述14
5.1步进电机控制系统14
5.2步进电机的特点14
5.3步进电机的选择15
总结16
致谢17
参考文献18
