JJ1329-型砂处理机反击式破碎机构的设计 下载积分：50　资料编号： JJ1329

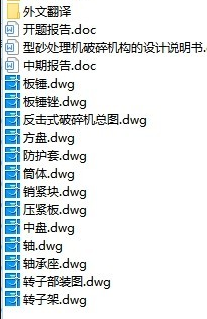

作品包括:

Word版说明书1份，共34页,16000字

开题报告一份

外文翻译一份

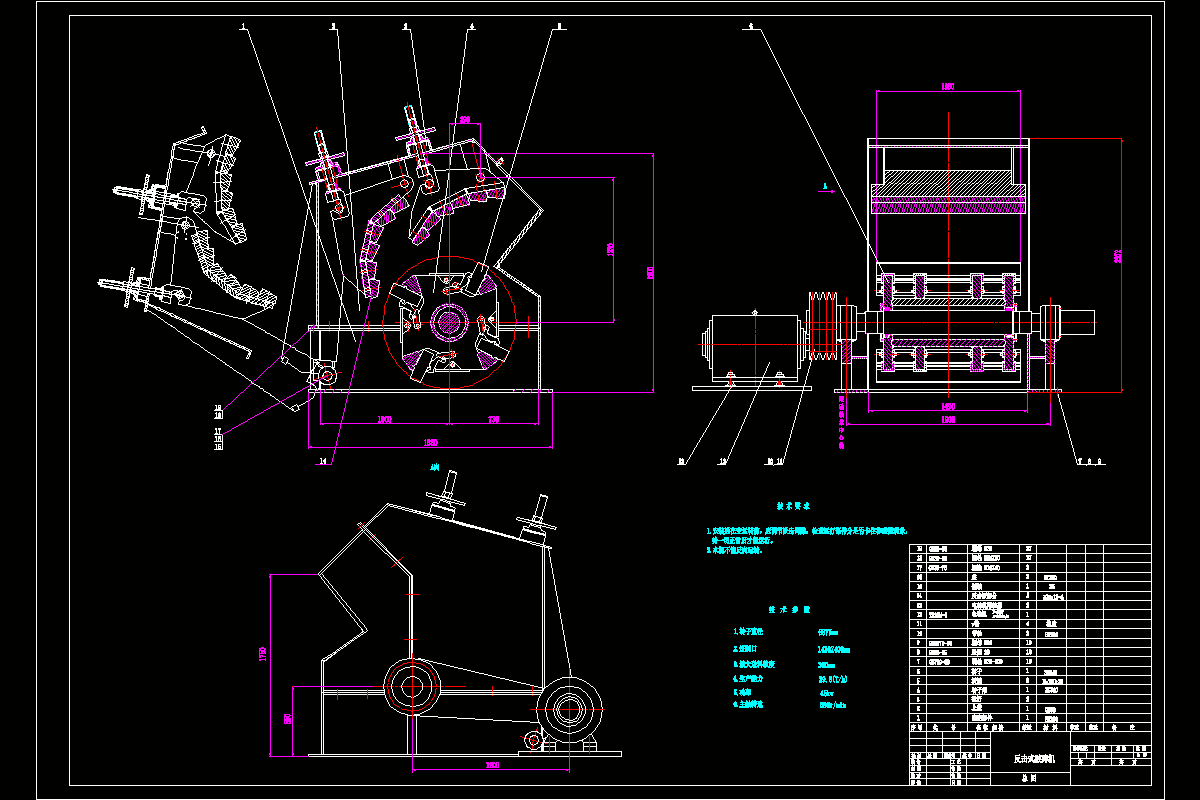

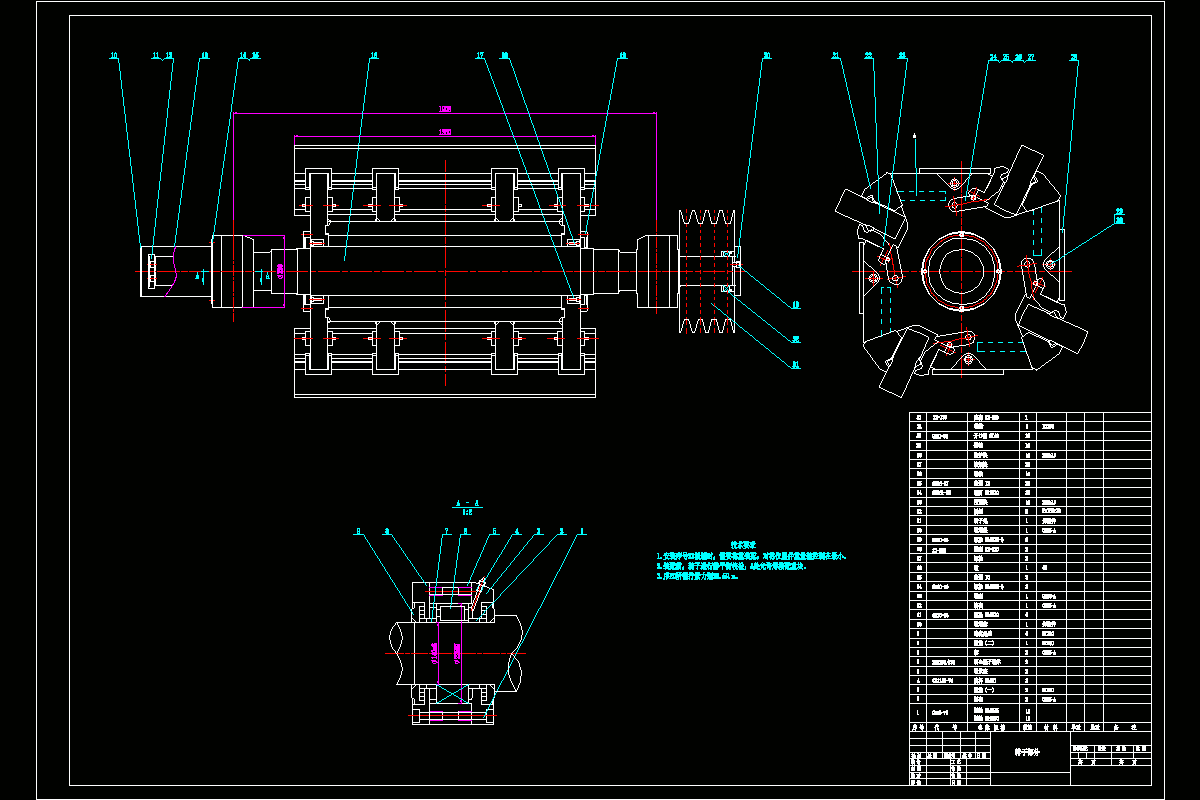

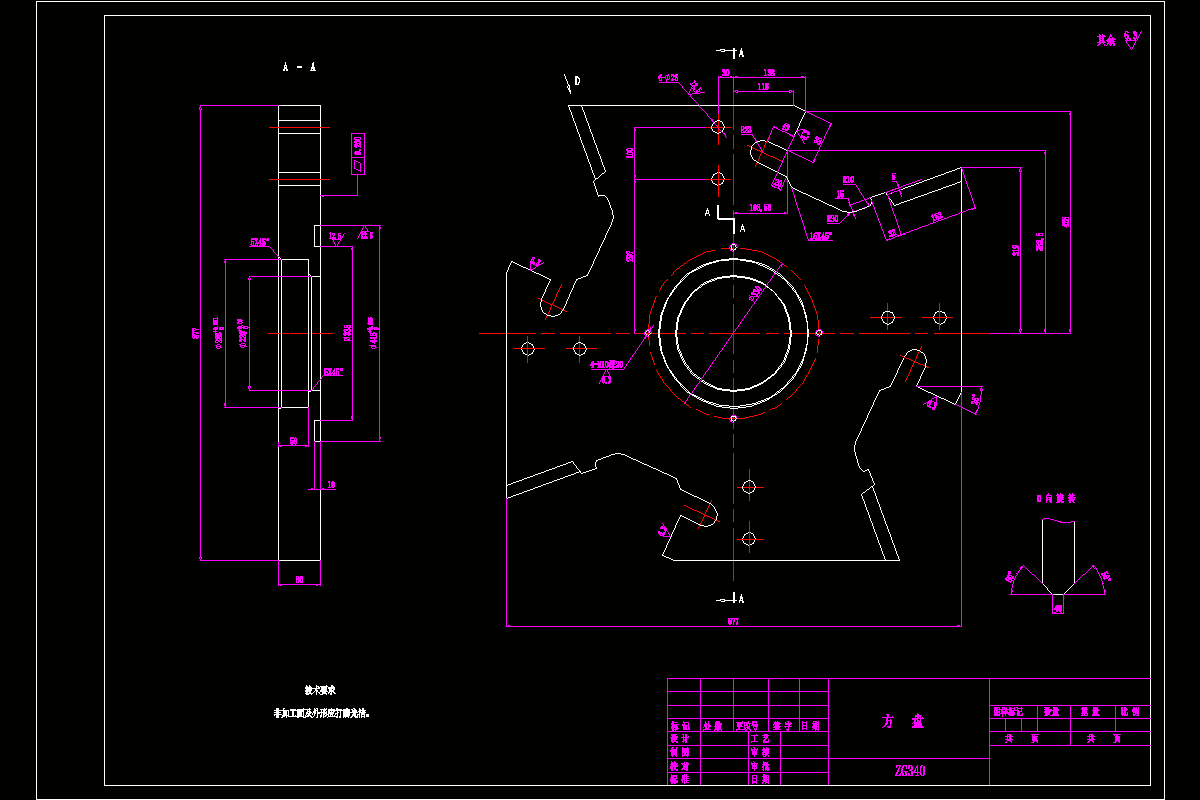

CAD版本图纸，共13张

摘要

本设计为反击式破碎机的设计，主要研究内容：转子的机构设计；板锤的结构设计；板锤的固定方法。

本设计由转子型号入手，初步确定转子的转速，从而确定线速度、板锤大孝数量等相关数据。在保证生产率和破碎粒度的前提下完成总体结构的设计，然后根据总体结构，从而确定本设计的破碎机各个主要零部件的设计。

在主要零部件的设计中，主要包括带轮的设计计算、轴的结构设计、轴承的选择、转子部件的设计计算、板锤的结构和固定、破碎腔的设计等，其中最重要的就是转子部件的设计。转子形状采用铸钢板做成的圆盘叠合而成，板锤采用楔块固定，并使用新型材质以提高其的耐磨性和利用率。

本设计能进一步提高其破碎性能，结构简单、重量轻、外形尺寸孝设备费用低、运转安全、操作方便、便于维修和管理。

关键词：反击式破碎机；研究内容；结构；计算

目录

1绪论......................................................................................................................1

1.1研究的目的与意义.......................................................................................1

1.2反击式破碎机的特点与发展现状...............................................................2

1.2.1反击式破碎机的特点.......................................................................... 2

1.2.2反击式破碎机的破碎机理...................................................................4

1.2.3反击式破碎机发展现状.......................................................................4

1.3反击式破碎机主要零部件.............................................................................7

1.3.1反击板...................................................................................................7

1.3.2调整装置..............................................................................................7

1.3.3转子......................................................................................................7

2反击式破碎机总体结构设计.......................................................................8

2.1破碎机的主要工作参数的确定.....................................................................8

2.2板锤数目和生产率.........................................................................................9

2.3转子部件的设计计算.....................................................................................9

2.3.1转子结构设计......................................................................................9

2.3.2板锤结构设计及作用........................................................................10

2.4电动机的选择...............................................................................................11

3传动方案的选择及部件的设计计算.......................................................13

3.1传动方案的选择...........................................................................................13

3.2 v带及带轮的设计计算.................................................................................14

4轴的结构设计及轴承的选择.....................................................................17

4.1轴的结构设计...............................................................................................17

4.2轴承的选择...................................................................................................18

5反击式破碎机破碎腔的设计.................................................................... 20

6转子轴强度计算校核...................................................................................24

7结论.....................................................................................................................27

参考文献................................................................................................................28

致谢..................................................................................................................29
