作品描述

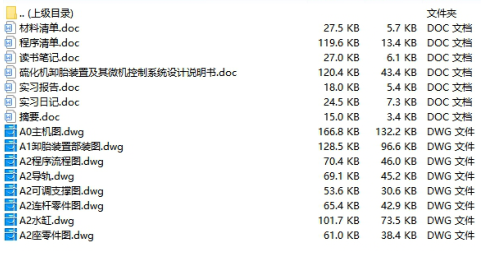

作品包括:

Word版说明书1份,共27页,8100字

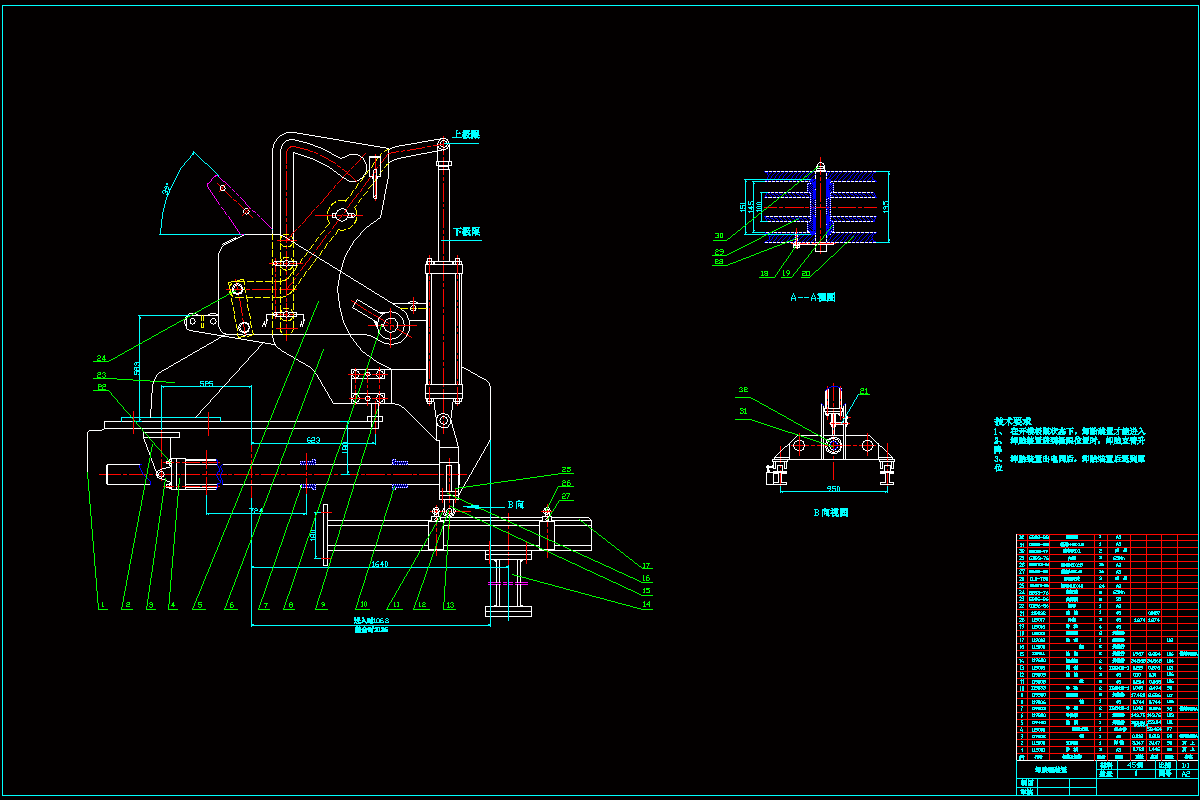

CAD版本图纸,共8张


摘要

该硫化机包括固定架,上、下发热盘,驱动机构,固定件和2个电源插头。下发热盘通过固定件固定在固定架上。所述固定件呈U型,一端铰接下发热盘,另一端套接固定架上的转动轴。驱动机构可以采用气动,包括气缸和驱动杆,驱动杆一端连接上发热盘。固定架上设有2个与上、下发热盘的电源插头对应的插座,2个插座分别与1个总电源插头连接。固定架上还设有控制2个发热盘的电源定时器。固定件上还设有安装孔和对应的可拆卸的胎侧辅助杆。

关键词:轮胎硫化机电源插头汽车驱动机构发热盘固定架

目录

一.设计任务书………………………………………<2>

二.前言………………………………………………<4>

三.机器总体简明说明………………………………<5>

四.卸胎卸胎装置的机械部分………………………<9>

1.装置组成………………………………………<11>

2.水缸选择…………………………………………<13>

五.卸胎装置的控制部分………………………………<15>

1.芯片选择…………………………………………<20>

2.电路图(附图)

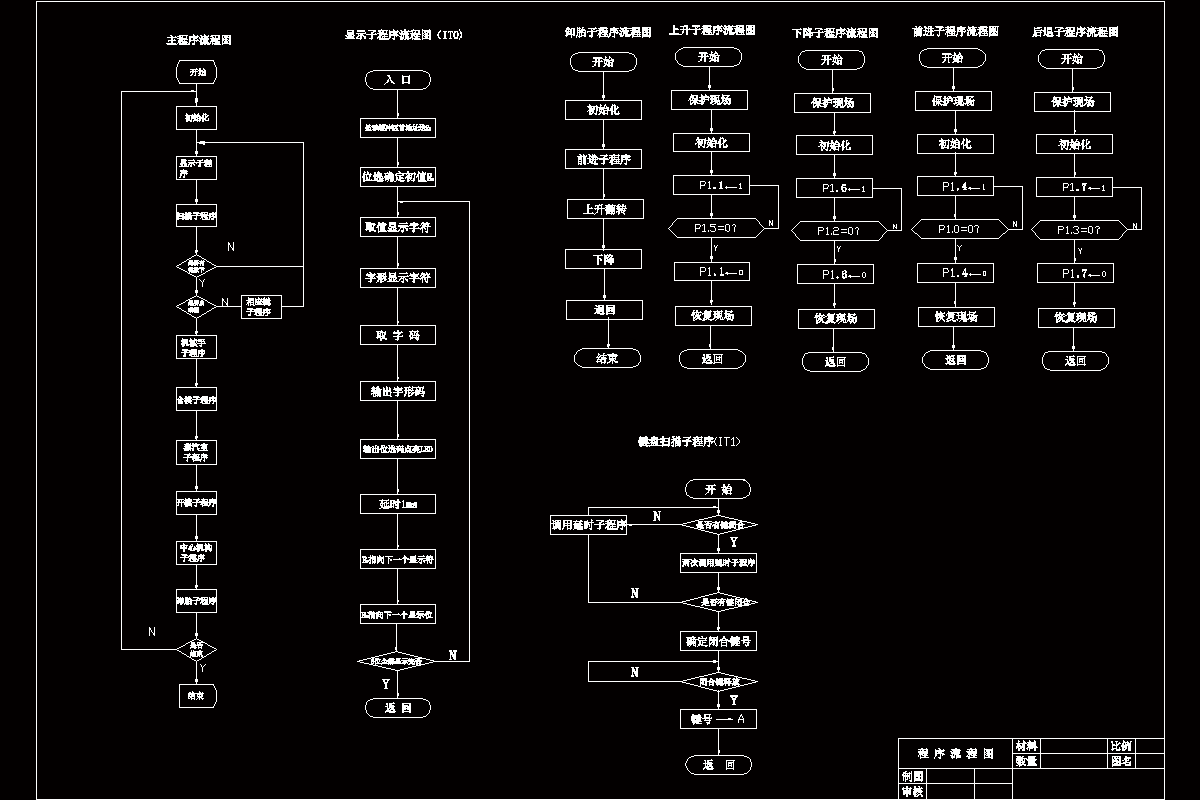

3.过程框图(附图)

4.程序清单(附图)

六.设计总结………………………………<24>

七.参考文献………………………………………<25>
