JJ1345-2×150kN卷扬式启闭机设计 下载积分：50　资料编号： JJ1345

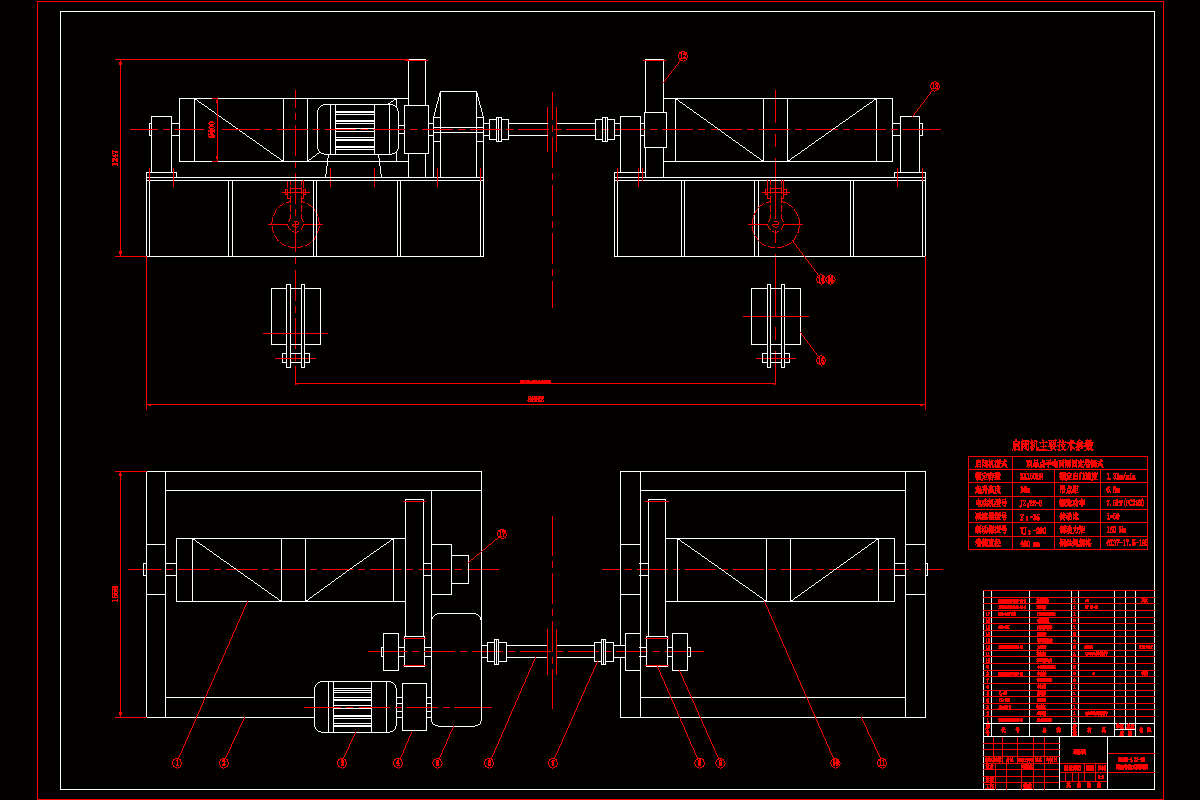

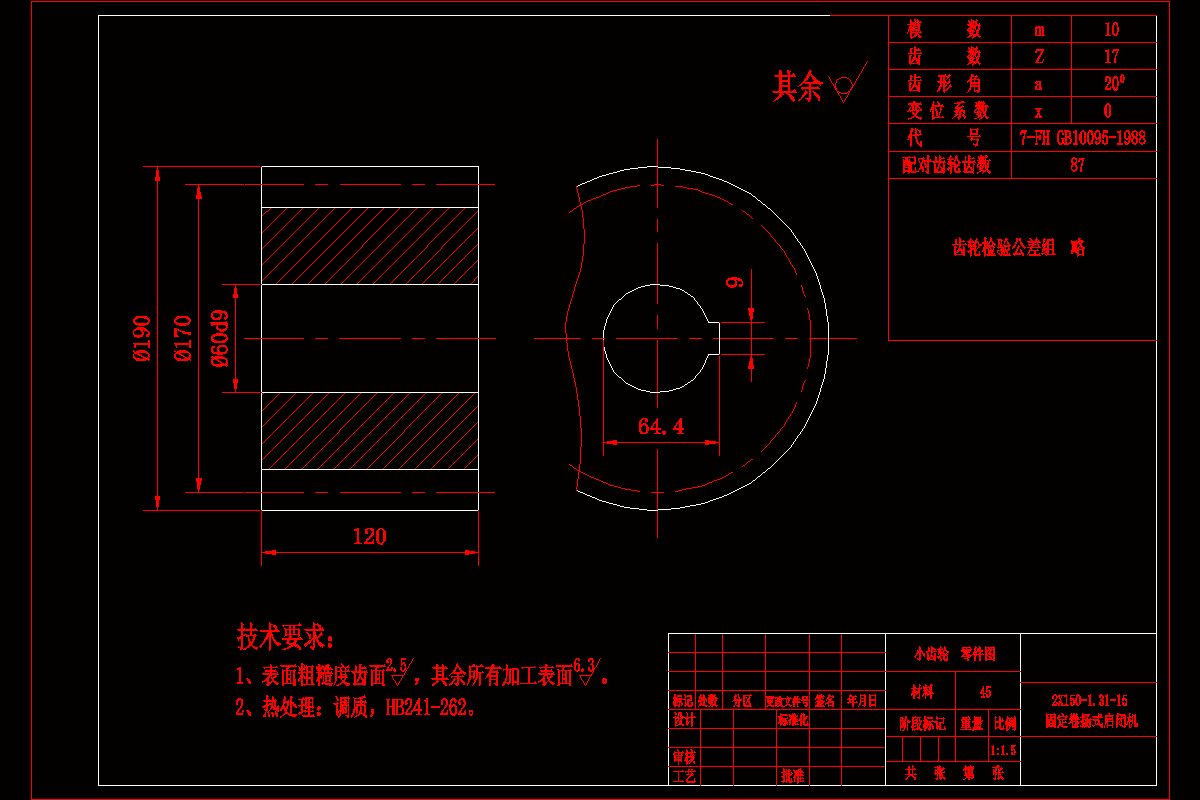

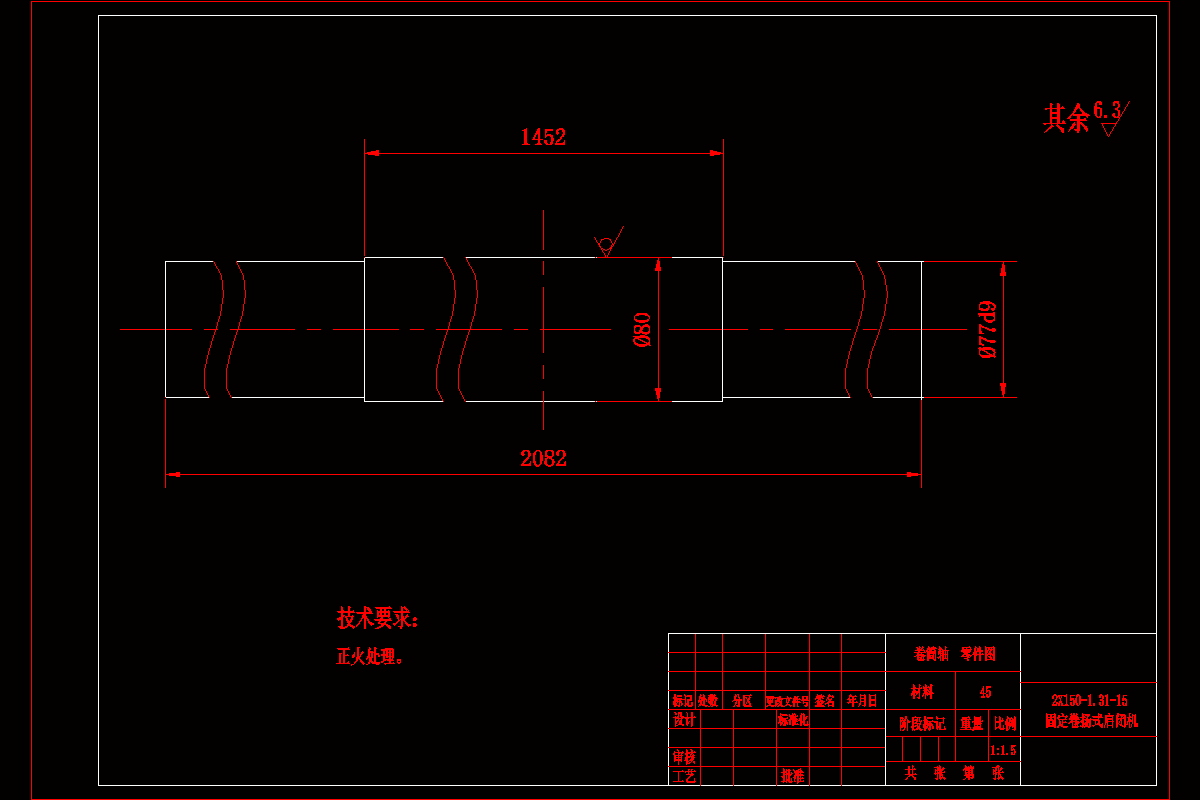

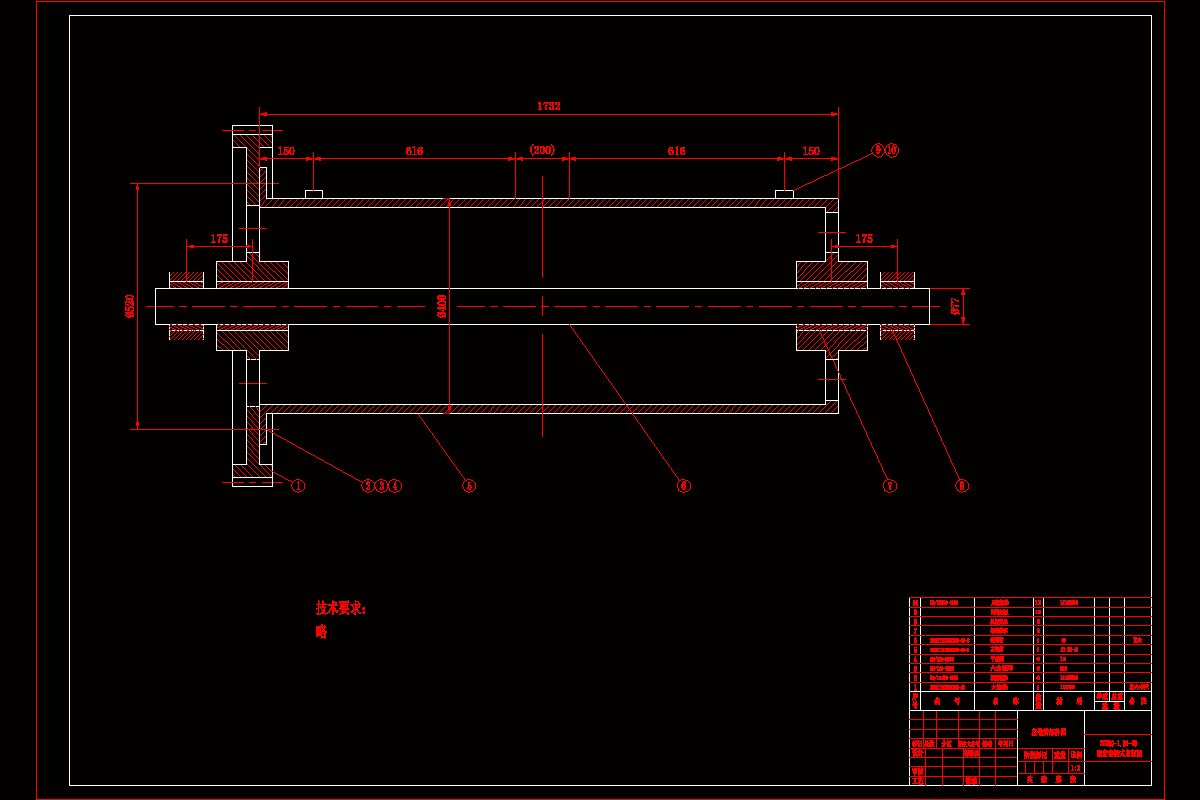

作品包括:

Word版说明书1份，共34页,11000字

任务书一份

CAD版本图纸，共6张

摘要

卷扬式启闭机主要由滑轮组、卷筒组、驱动机构及安全保护装置等部分组成。构造相对简单，易于制造和维护检修，广泛应用于各种类型闸门的启闭。其分为单吊点和双吊点。单吊点启闭机将所有部件都布置在一个机架上。双吊点启闭机通常将两个滑轮组和两个卷筒组对称地布置在两个分离的机架上，并用机械措施来实现同步。驱动机构即可布置在分离机架上而形成分别驱动或单侧驱动，也可布置在单独机架上而形成集中驱动。卷扬式启闭机通常是一扇闸门用一台启闭设备，安装在高出闸门槽顶部的闸墩上。溢洪道是为防止洪水漫过坝顶，危及大坝和枢纽的安全，必须布置的泄水建筑物，以宣泄水库按运行要求不能容纳的多余水量。固定卷扬式启闭机设置在溢洪道的闸门上，用于启闭闸门宣泄水库的多余水量，该机室内布置，一门一机启闭3扇弧形钢闸门。

关键词：启闭机；卷扬；工程水利

目录

摘要I

ABSTRACT II

绪论1

第一章概况2

第二章启闭机选型及方案设计3

第三章启闭机的设计计算6

3.1设计计算工况及启闭机工作级别的确定6

3.2电动机选型设计计算6

3.3制动器选型设计计算11

3.4减速器选型计算12

3.5开式齿轮副设计计算12

3.6钢丝绳选型计算15

3.7卷筒设计计算17

第四章启闭机设计成果28

总结29

致谢30

参考文献31
