作品包括:
Word版说明书1份,共25页,12000字
外文翻译一份
CAD版本图纸,共9张
摘要
回转支承是机械工业中被广泛使用的配套件和基础件,它被人们称为机械的关节。在各式各样的生产机械中都得到了广泛的应用。近年来随着大型机械的不断发展,对大型回转支承的需求量也越来越大。在大直径回转支承的生产中,回转支承滚道直径的精度是影响回转支承整体性能的主要指标之一。但是,传统的用于小型回转支承的测量装置不适用于大型回转支承的测量。回转支承的关键数据内外滚道尺寸的测量就成了困扰业界的一大难题。现有的测量设备大都存在者测量精度低、测量装置成本高、测量过程繁琐等问题。
现在使用的测量方法大致可分为直接测量法和间接测量法。本文对大直径回转支承的间接测量方法进行了分析和探讨。
本文对现在的大直径测量方法进行了研究,并对其各自的优缺点进行一定的分析。重点对两种间接测量方案进行对比论证。选择出适合测量大型回转支承的弓高弦长式的测量方法。

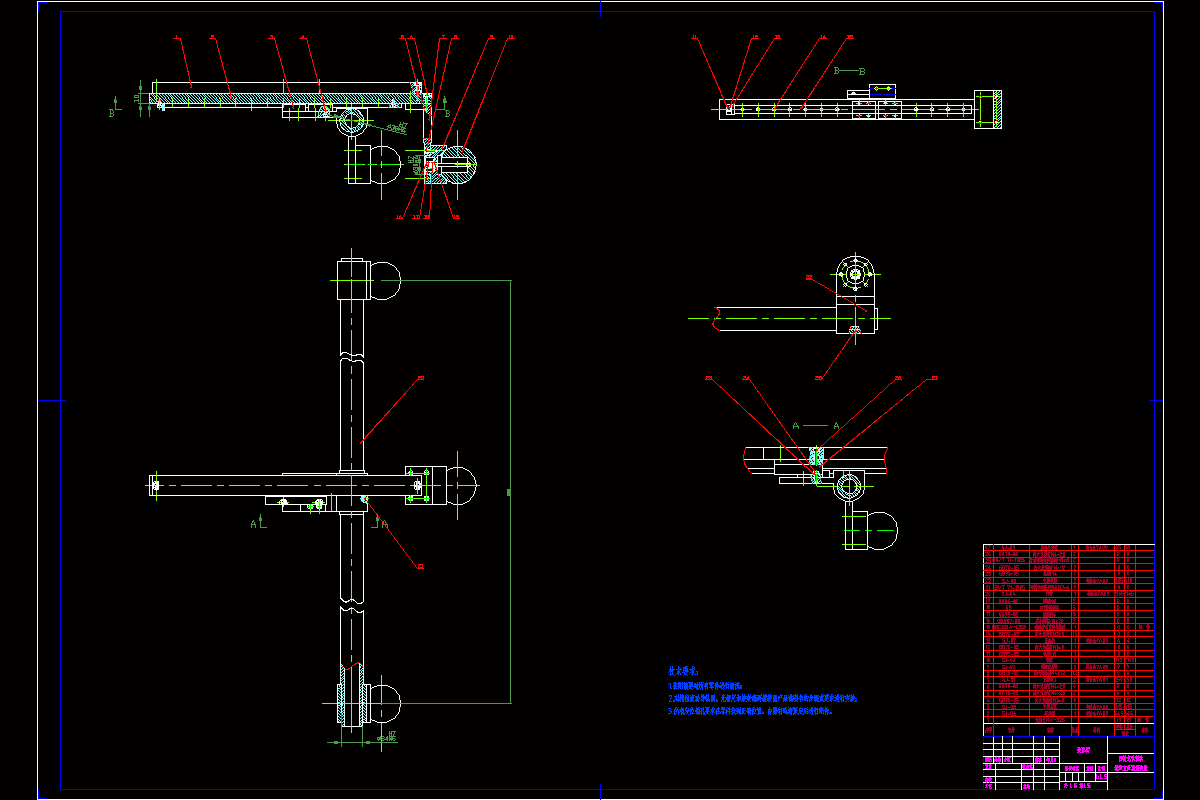

运用弓高弦长的测量方法,提出一种轻便可靠、价格低廉的数字化的大型回转支承滚道直径测量装置的总体方案。根据总体方案,进行实体测量装置装配图和零件图的设计。
对测量装置的系统误差以及各种可能影响测量精度的因素进行分析,并研究其对测量精度影响的程度。
关键字:回转支承;大直径;量具;测量
目录
摘要I
Abstract II
第一章绪论1
1.1国内外在大型回转支承滚道直径检测方面的发展概况1
1.2课题背景3
1.3本研究的主要内容3
1.4本章小结3
第二章测量原理及装置总体结构设计4
2.1目前可行的测量方法比较分析4
2.2测量装置总体结构设计4
2.3本章小结6
第三章测量装置结构设计7
3.1零件的结构设计7

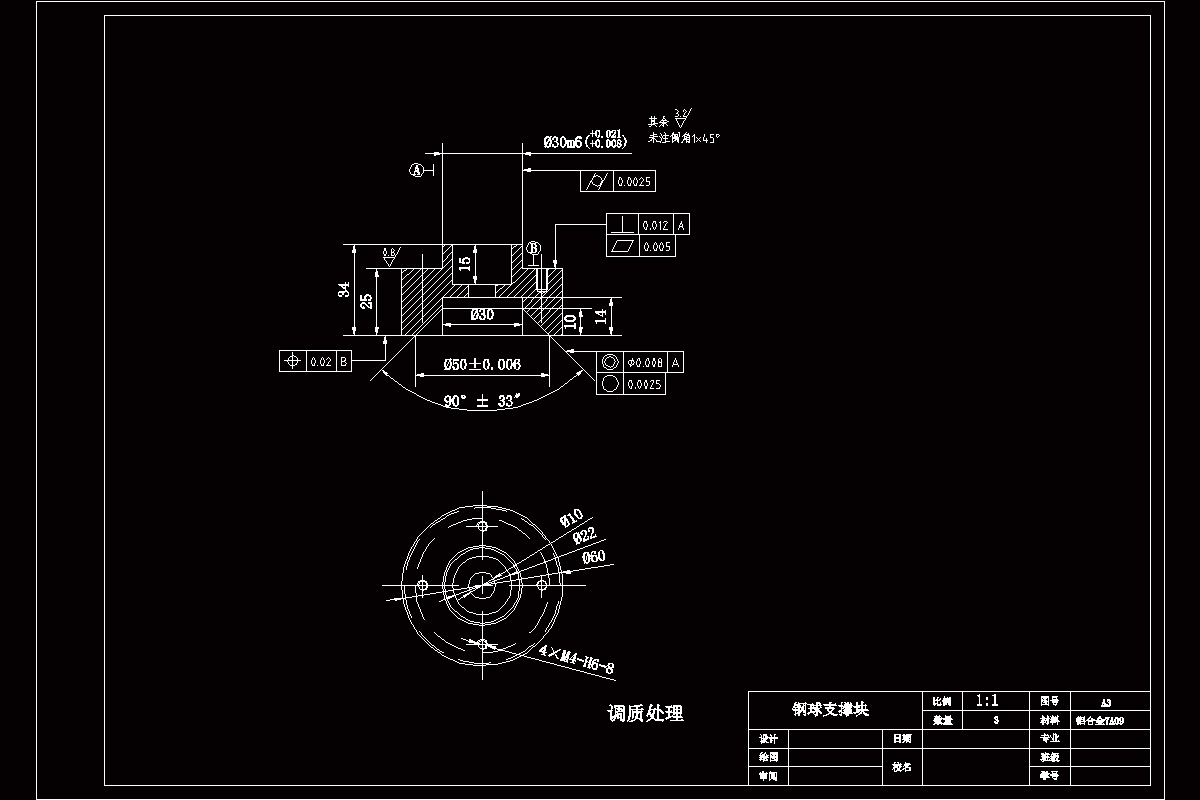

3.1.1钢球夹持设计7

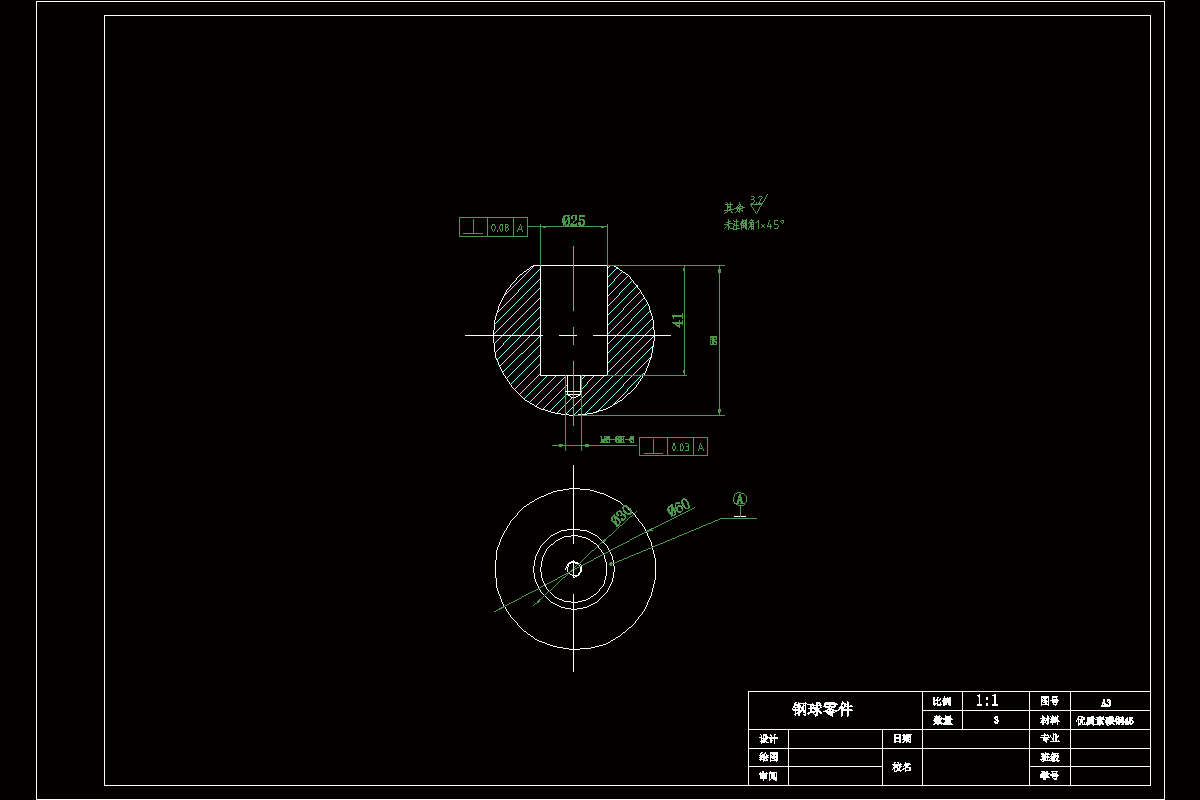

3.1.2钢球结构设计7
3.1.3固定杆的设计7
3.1.4移动杆的设计8
3.1.5支撑板结构设计9
3.1.6中间连接板设计9
3.1.7总体装配设计10
3.2部分零件选型11
3.2.1导轨的选用11
3.2.2光栅尺选用12
3.3杆件材料的选择标准12
3.4测量装置的标定13
3.5本章小结15
第四章测量误差分析16
4.1间接测量误差传递对最终测量结果的影响16
4.2固定杆不对称误差对测量结果的影响16
4.3移动杆垂直度误差对测量结果的影响17
4.4本章小结18
第五章结论与展望19
5.1全文总结19
5.2后续工作展望19
参考文献20
