JJ1365-安全气囊控制器固定支架的冲压模具设计[含UG三维图] 下载积分：200　资料编号： JJ1365

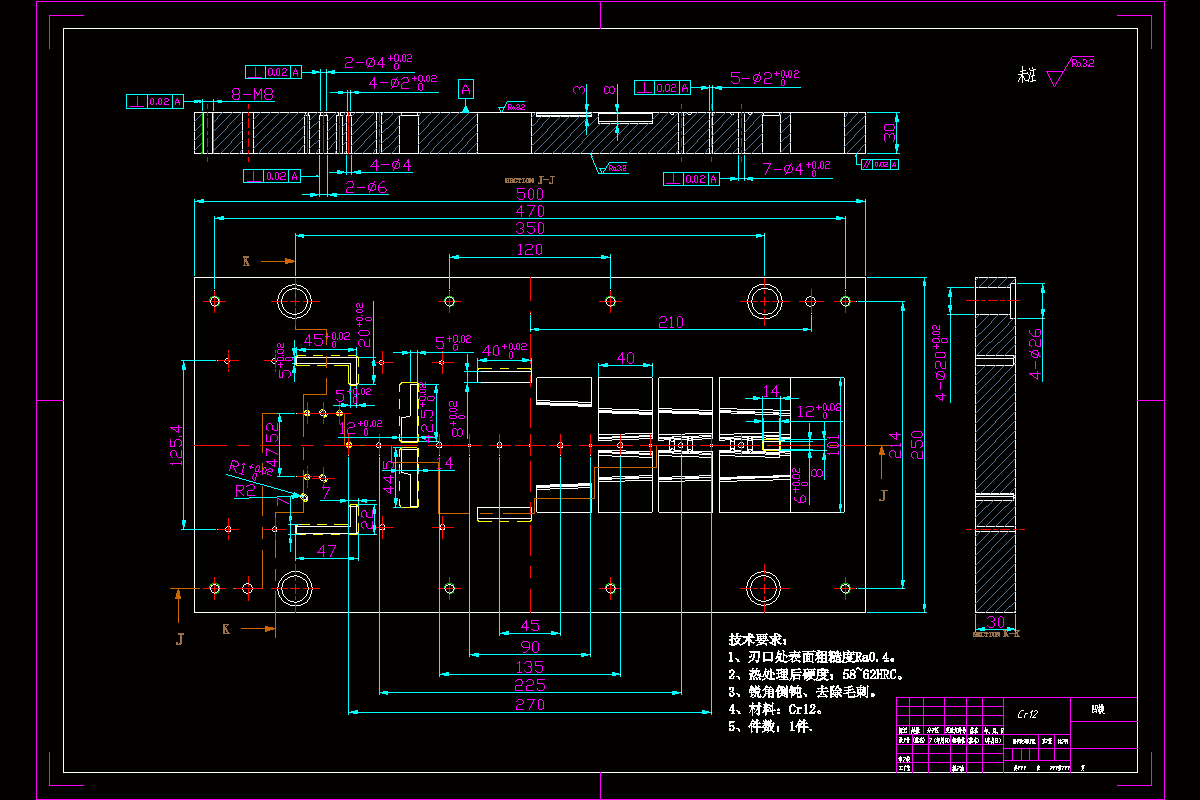

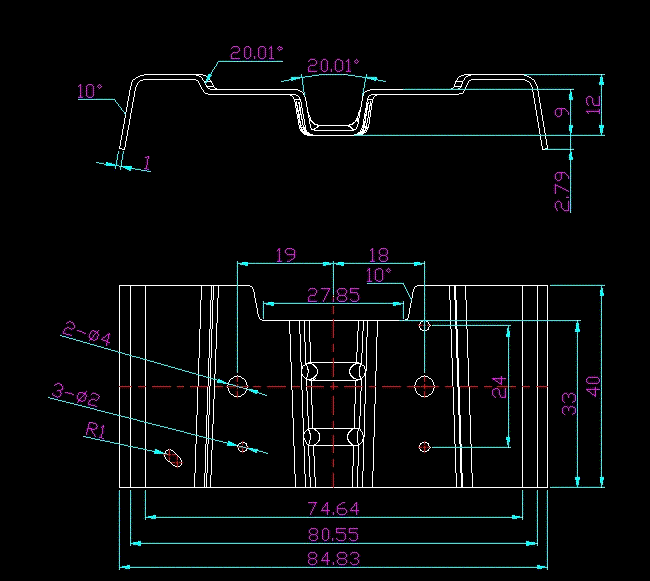

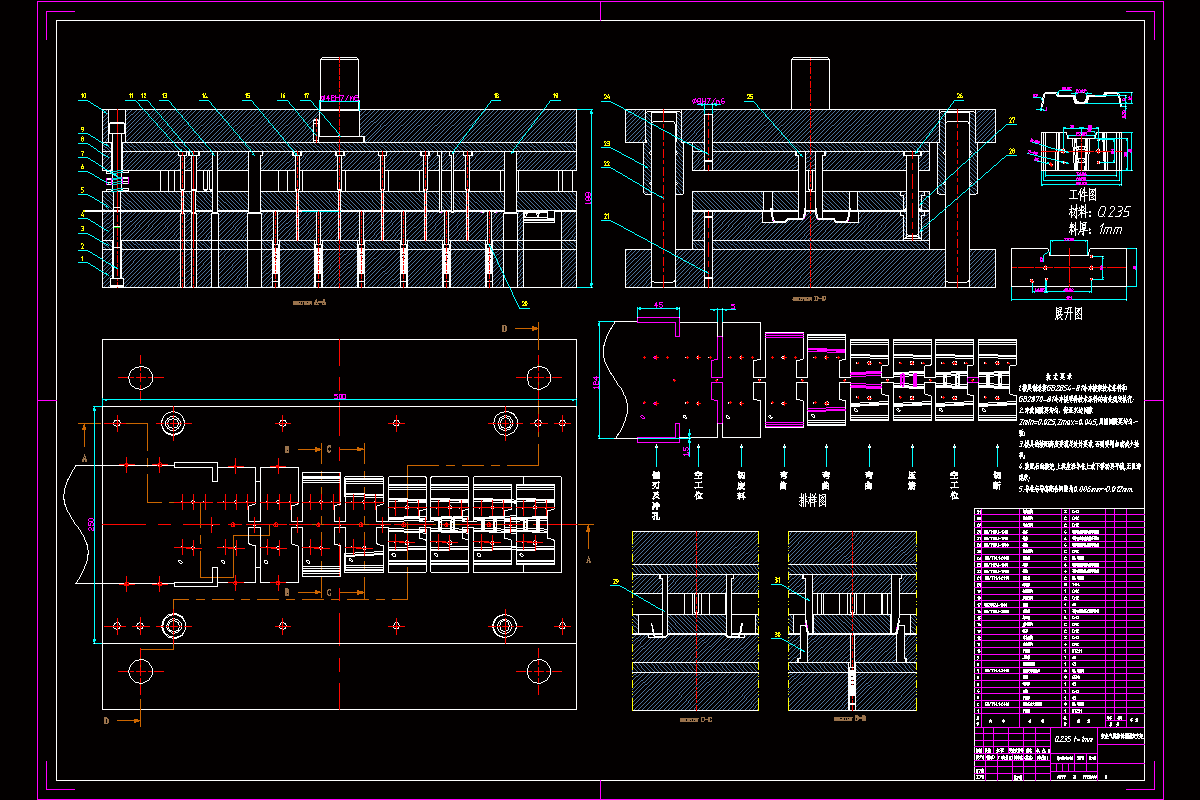

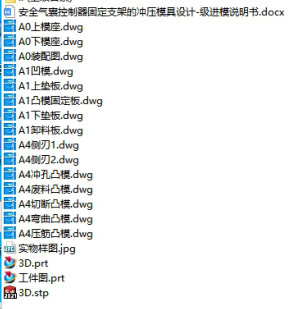

作品包括:

Word版说明书1份，共44页,15000字

CAD版本图纸，共15张

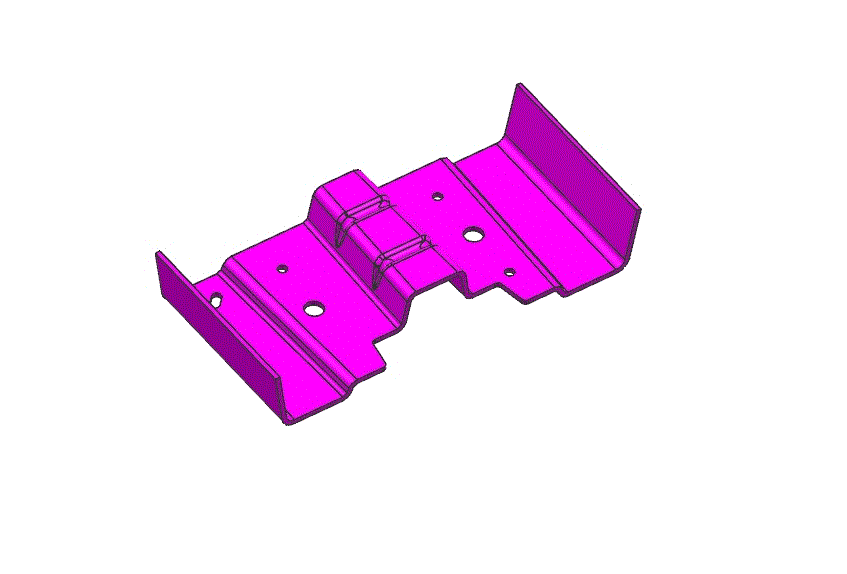

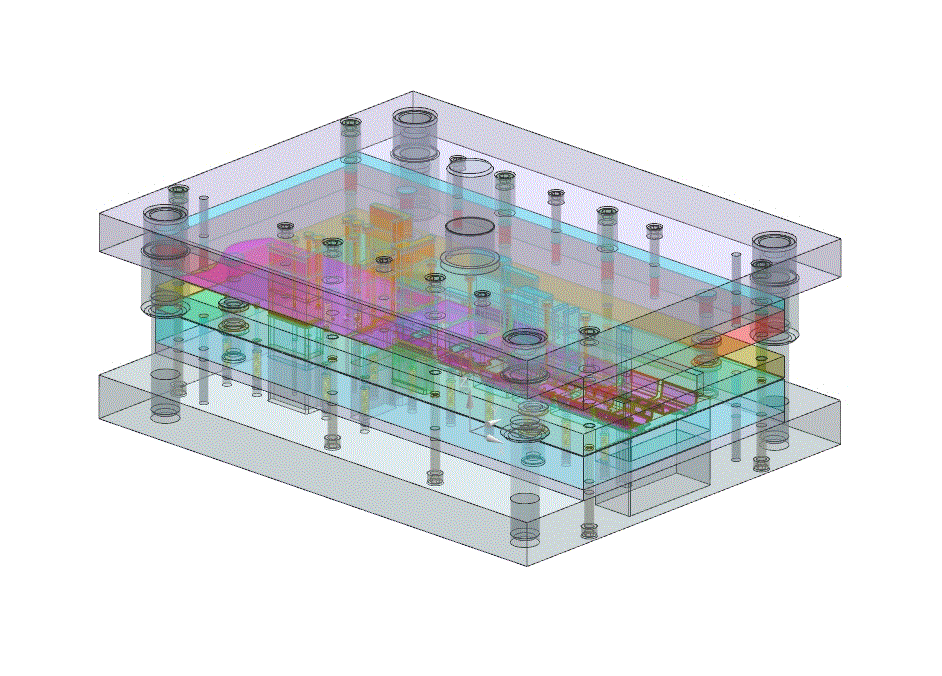

UG三维图一份

摘要

本次的模具设计题目为安全气囊控制器固定支架，冲压模具设计作为模具行业中，占比较重的类型，是由板料或者条料通过模具的作用下产生变形从而得到想要的产品，而由冲压产生变形的类型又分为冲裁，弯曲，拉深，以及成形等等。

首先我们需要先对题目的安全气囊控制器固定支架零件进行初步的分析，分析其材料工艺性以及成型的性能，判断该零件的材料以及成型方式是否能够满足此次冲压的要求。然后针对该零件所需的冲裁工序，比如落料工序、冲孔工序、弯曲工序以及拉深工序等等，确定出最为合理的，最具有经济性以及最为方便加工的模具冲裁方案，比如复合模或者级进模等等。然后通过对零件进行排样图设计，排样图的设计作为冲压模具设计的重点，就好比是建筑行业的地基一般，整个冲压模具的设计都会围绕到排样图的设计，所以这一块将是本次设计的重点内容。

在排样图设计完成之后，根据确定的模具冲裁方式，进行凹模，凸模，卸料板，固定板等等模具零件的设计。然后将进行凸凹模刃口尺寸的计算，以及模具所需的冲压力，针对计算出的冲压力给本套模具选择合适的压力机，最后对本次设计工作进行总结。

在本次的安全气囊控制器固定支架零件设计之中，将会运用到CAD、UG以及office文本编辑等软件，所以本次设计仅仅是针对模具专业知识的考核，还是对整个学习生涯综合能力的考验。

关键词：冲压模具设计；安全气囊控制器固定支架零件；弯曲工序；级进模；排样图
