JJ1366-垫板的冲压模具设计-落料冲孔复合模-长35 下载积分：150　资料编号： JJ1366

作品包括:

Word版说明书1份，共33页,12000字

任务书一份

CAD版本图纸，共12张

摘要

在人民生活日渐提高的前提之下，模具行业也水涨船高，人们的生产生活之中对于产品的要求越来越高，这使得现在的冲压模具行业面临着巨大的机遇和挑战。模具分为注塑模具，冲压模具以及压铸模具等等大类，其中冲压模具的占比非常之大，我们在日常生活之中看到的大多数的金属板和金属件之类的零件都能够使用冲压模具技术生产制造，所以现在的大环境之下无疑对我们从事冲压的技术人员来说是一个绝佳的机会。

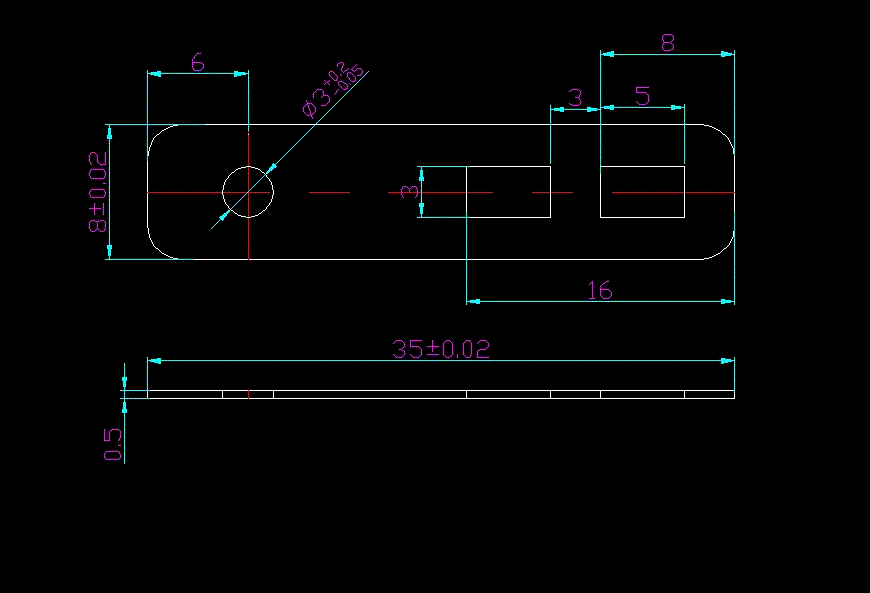

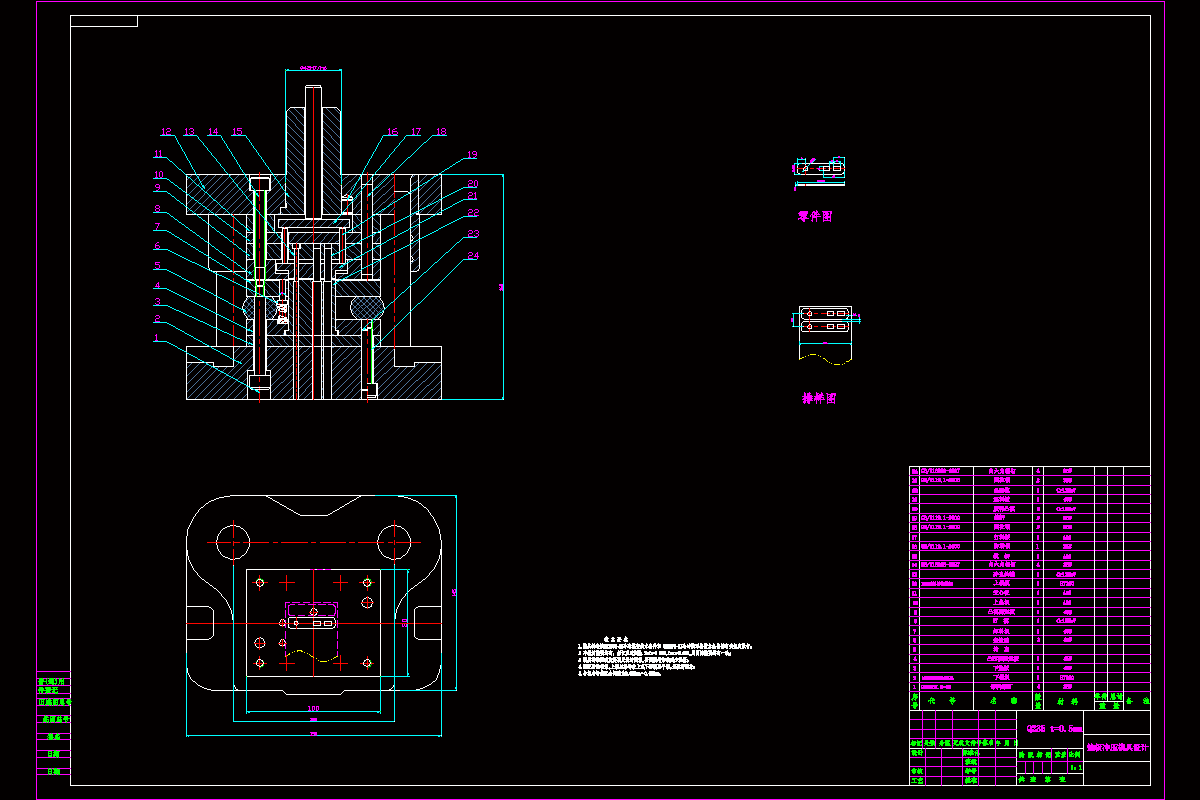

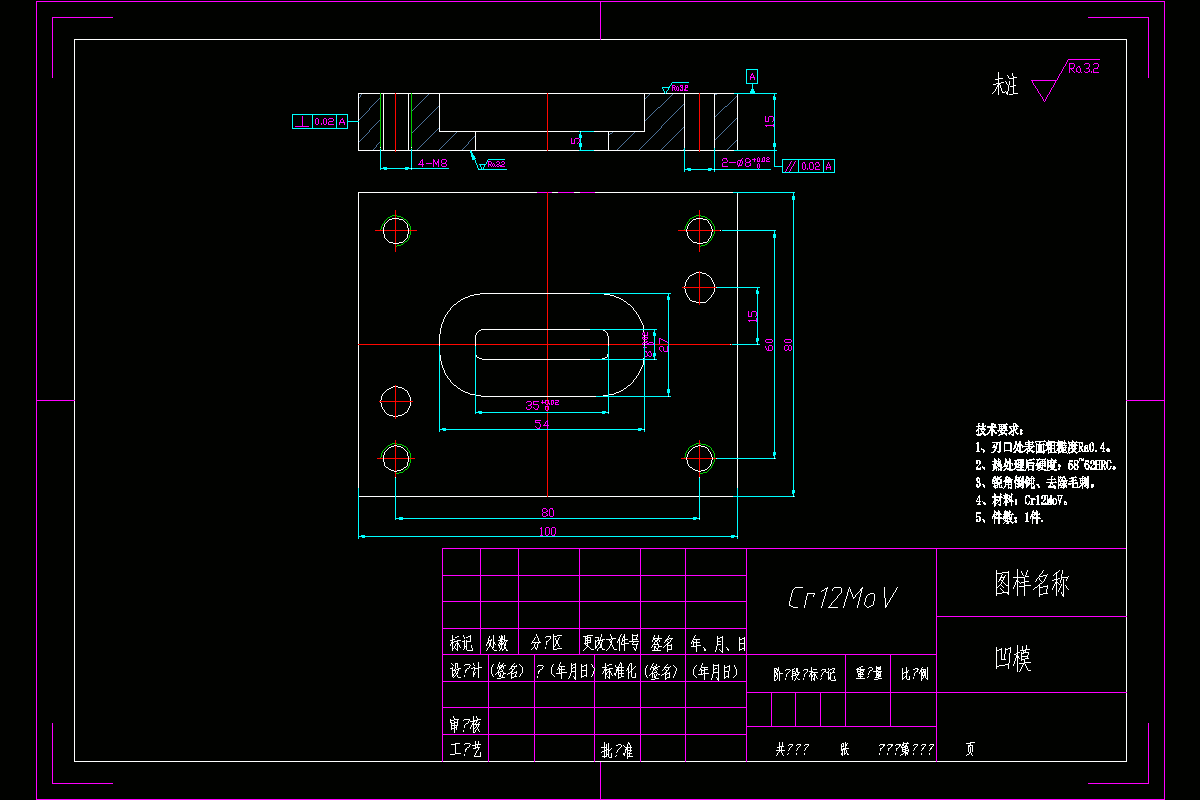

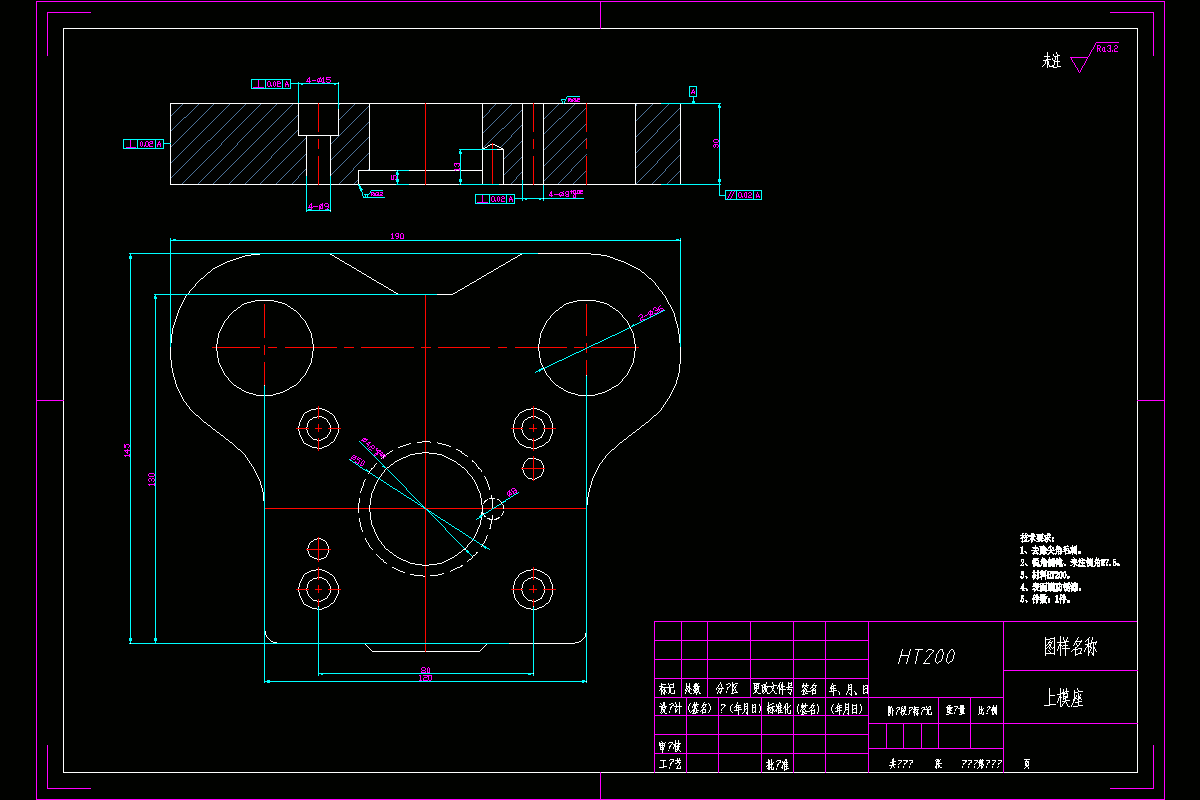

分析本次设计的工件为垫板，该工件为垫片类的平直型，没有其他的特殊结构比如弯曲，拉深等，需要使用到的工序只有落料和冲孔两个。然后需要对工件结构性进行分析，确定出适合的模架类型，比如复合模或级进模等，最终设计采用了落料冲孔复合模。接着进行排样图的设计，排样图的设计是冲压模具设计的基石，通过对排样图的设计，决定了该料带是前后送料还是左右送料最终决定模架的形式，确定了采用后侧导柱模架的设计方案。然后对工件的冲压力进行了详细的计算，并且选择出了合适的压力机，最后通过对刃口尺寸进行计算，设计出了模具的凸模，凹模，凸凹模，以及卸料板固定板等等，最终对模具整体进行整合，利用cad二维软件对模具整体装配图以及零件图进行了绘制，整理出说明书，并且进行了最后总结。

关键词：冲孔；落料;垫板；CAD；复合模

目录

摘要1

Abstract 2

第一章绪论5

1.1选题的意义与目的5

1.2文献综述5

1.3研究现状6

1.4设计思路与创新思路7

第二章垫板的冲压工艺分析9

2.1零件的材料分析9

2.2零件工艺分析9

2.3模具结构的初步确定10

第三章垫板复合模的工艺计算12

3.1排样设计12

3.2冲裁力13

3.2.1落料力14

3.2.2冲孔力14

3.2.3落料时的卸料力14

3.2.4冲孔时的推件力14

3.2.5冲床的总压力14

3.3压力机的确定14

3.4压力中心的计算15

3.5刃口尺寸计算16

3.5.1冲孔刃口尺寸计算18

3.5.2落料刃口尺寸计算18

3.6本章小结19

第四章复合模的零部件设计与选用20

4.1模具主要零部件的设计20

4.1.1凹模的设计20

4.1.2卸料板的设计21

4.1.3.凸凹模的设计22

4.1.4 .凸模的设计23

4.1.5其他零部件的设计24

4.2定位零件的设计24

4.2.1.挡料销的设计25

4.2.2.导料销的设计26

4.3推件装置的设计26

4.4弹性元件的选用27

4.5模架及其零件的设计27

4.6导柱、导套的选用28

4.7上、下模座的选用28

4.8模柄的选用29

4.9螺钉、销钉的选用29

4.10模具的总体结构设计30

4.11本章小结30

总结31

谢辞32

参考文献33
