Q659-PY180平地机液压系统设计 下载积分：100　资料编号： Q659

作品包括:

Word版说明书1份，共32页,12000字

任务书一份

外文翻译一份

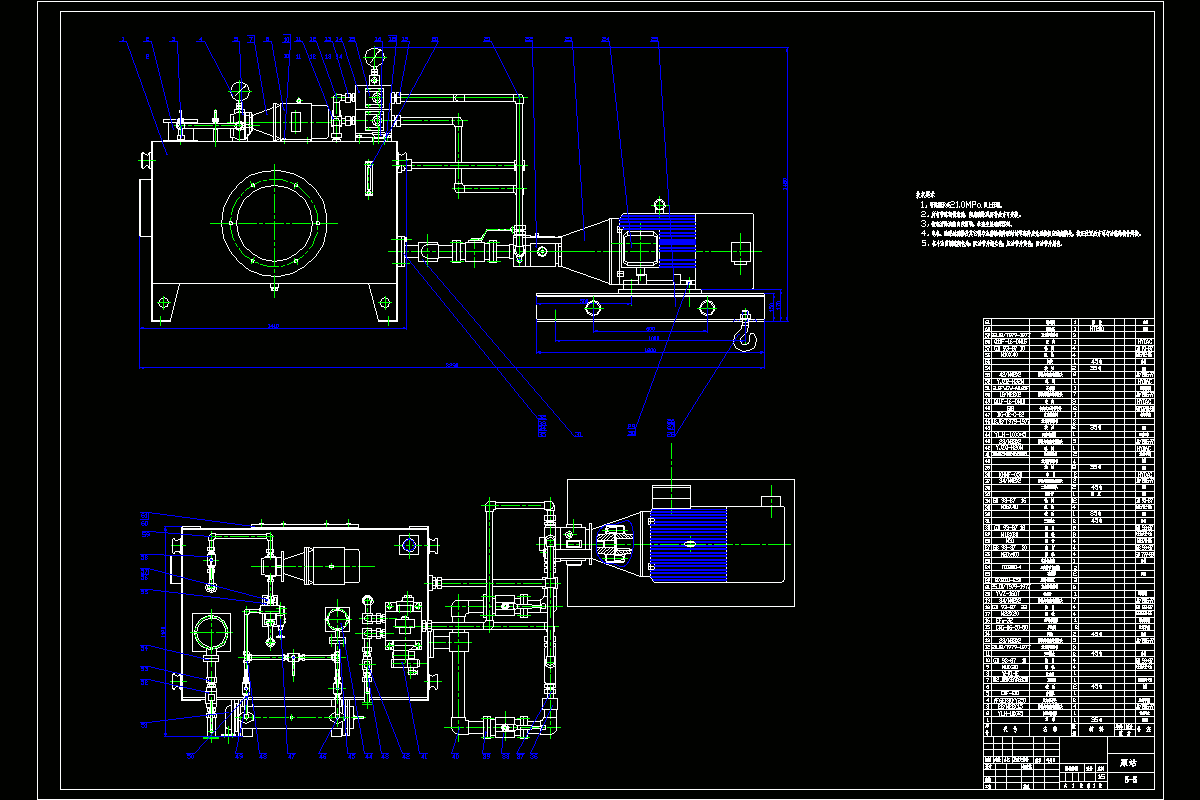

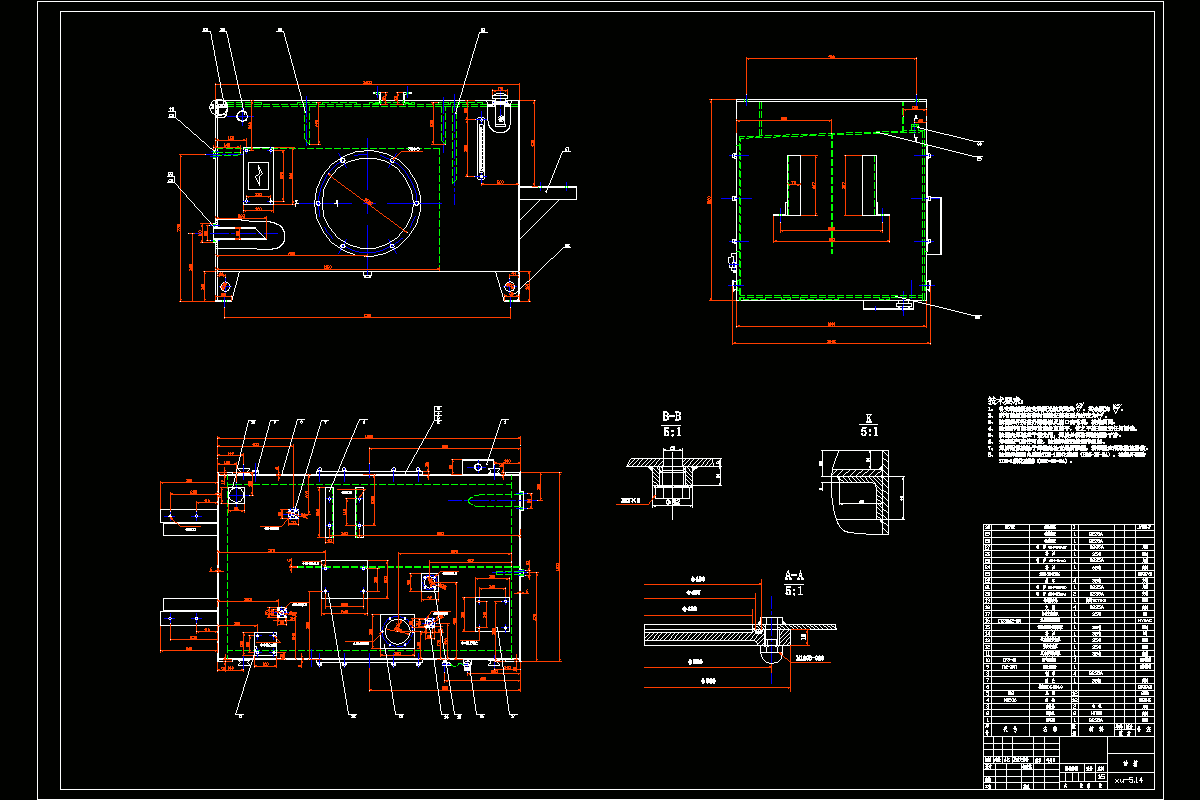

CAD版本图纸，共3张

摘要

铲刀是平地机的主要工作装置，直接影响平地机的作业效率。本设计旨在对PY180型平地机的液压系统进行设计计算，意在优化铲刀结构、改进液压系统，提高作业效率。结合PY180平地机工况要求，根据国家标准合理设计铲刀尺寸。

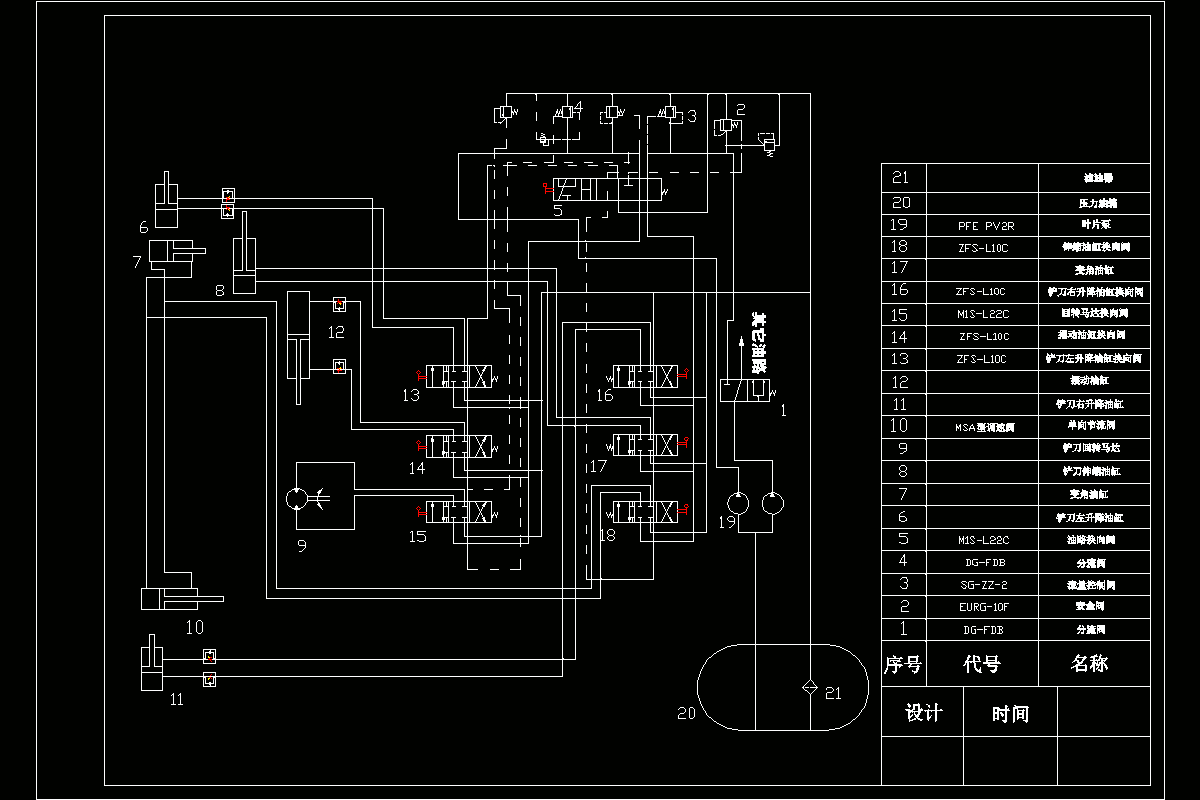

根据PY180平地机的作业特点及工况要求拟定了工作装置的液压系统原理图，对工作装置液压系统进行计算和分析，并对主要液压元器件进行选型，同时设计了铲刀升降油缸。最后对液压系统中典型回路进行了能量损失和系统温升的分析和验算。确保整个液压系统方案合理，性能可靠。

关键词：平地机，液压系统，设计

目录

摘要1

绪论5

1．液压传动概述7

1.1平地机的发展与现状7

1.2平地机液压系统的组成10

1.3平地机液压系统设计的意义和内容10

2.执行元件的工况分析11

2.1题目及原始参数11

2.2执行元件的工况分析11

3.执行元件主要结构参数的确定14

3.1铲刀液压缸14

3.1.1确定执行元件的工作压力14

3.1.2确定铲刀液压缸主要结构参数15

3.1.3计算液压缸的工作压力、流量和功率16

3.2变角液压缸17

3.2.1确定变角液压缸主要结构参数17

3.2.2计算变角液压缸的工作压力、流量和功率18

4．原理图的拟订20

4.1拟订原理图的步骤20

4.1.1铲刀液压回路的确定20

4.1.2变角液压回路的确定21

4.2绘制液压系统原理图21

5.液压元件的选择23

5.1动力元件的选型23

5.2阀类元件的选型24

5.3液压油路的管件选择26

5.3.1对于铲刀液压回路27

5.3.2对于变角液压回路27

5.4管接头的选择28

6．系统验算29

6.1液压系统压力损失29

6.2液压系统的发热及温升计算30

6.3液压油的选用31

结语33

致谢34

参考文献35
