JJ1456-卡特306E小型液压挖掘机液压系统设计 下载积分：200　资料编号： JJ1456

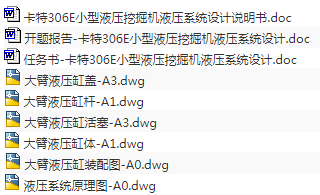

作品包括:

Word版说明书1份，共29页,11000字

任务书一份

开题报告一份

CAD版本图纸，共6张

摘要

小型液压挖掘挖掘机广泛应用于工程建设领域，特别是基础设施建设等行业发挥重要作用，而且随着社会的发展，它的应用范围越来越广。在小型挖掘机中液压系统是它的核心部分。

小型挖掘机液压系统基本回路有限压回路、卸荷回路、缓冲回路、节流回路、行走回路、合流回路、再生回路、闭锁回路、操纵回路等；液压系统还包含执行元件液压缸、马达，液压阀、液压辅助元件等构成。

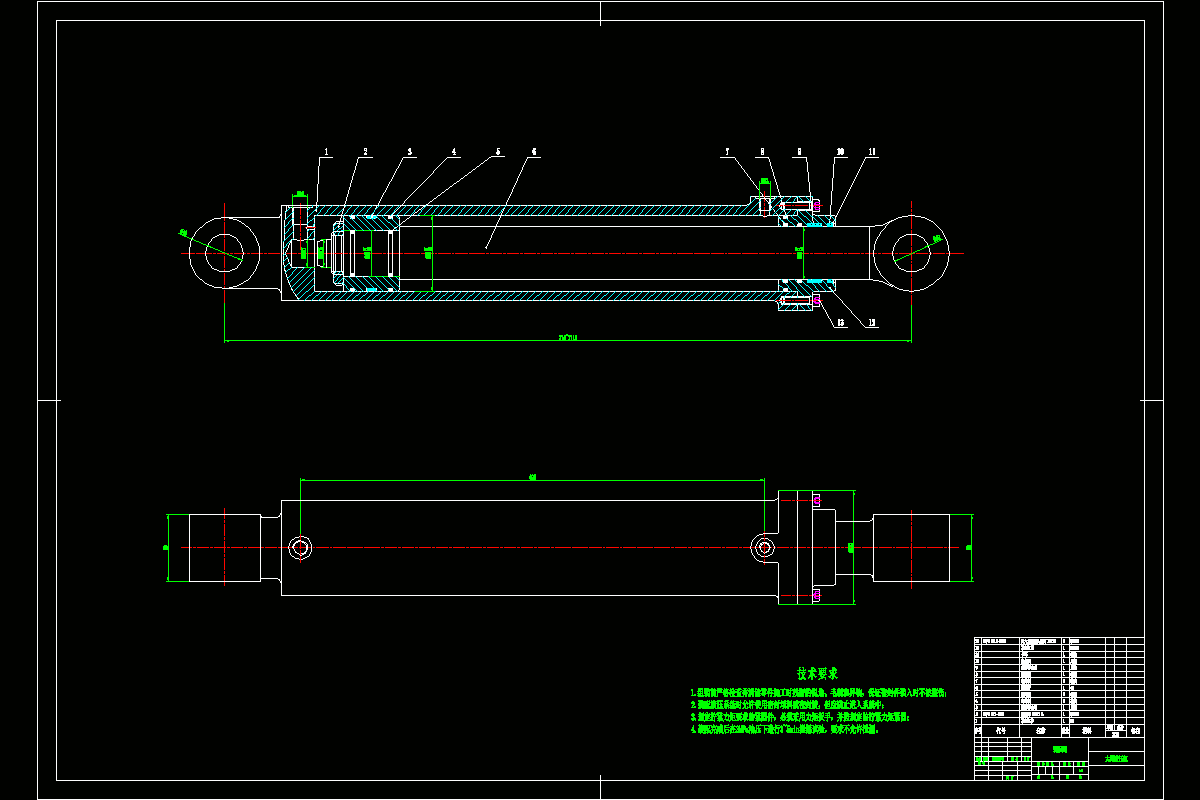

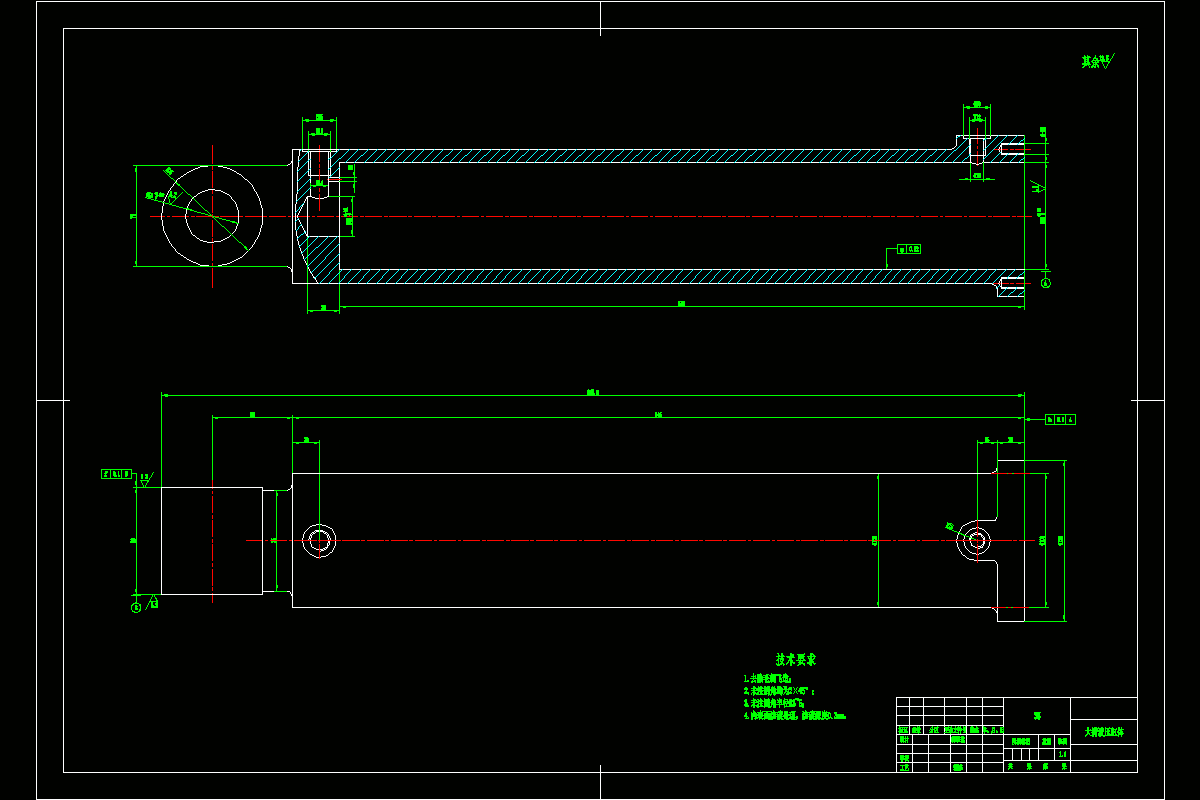

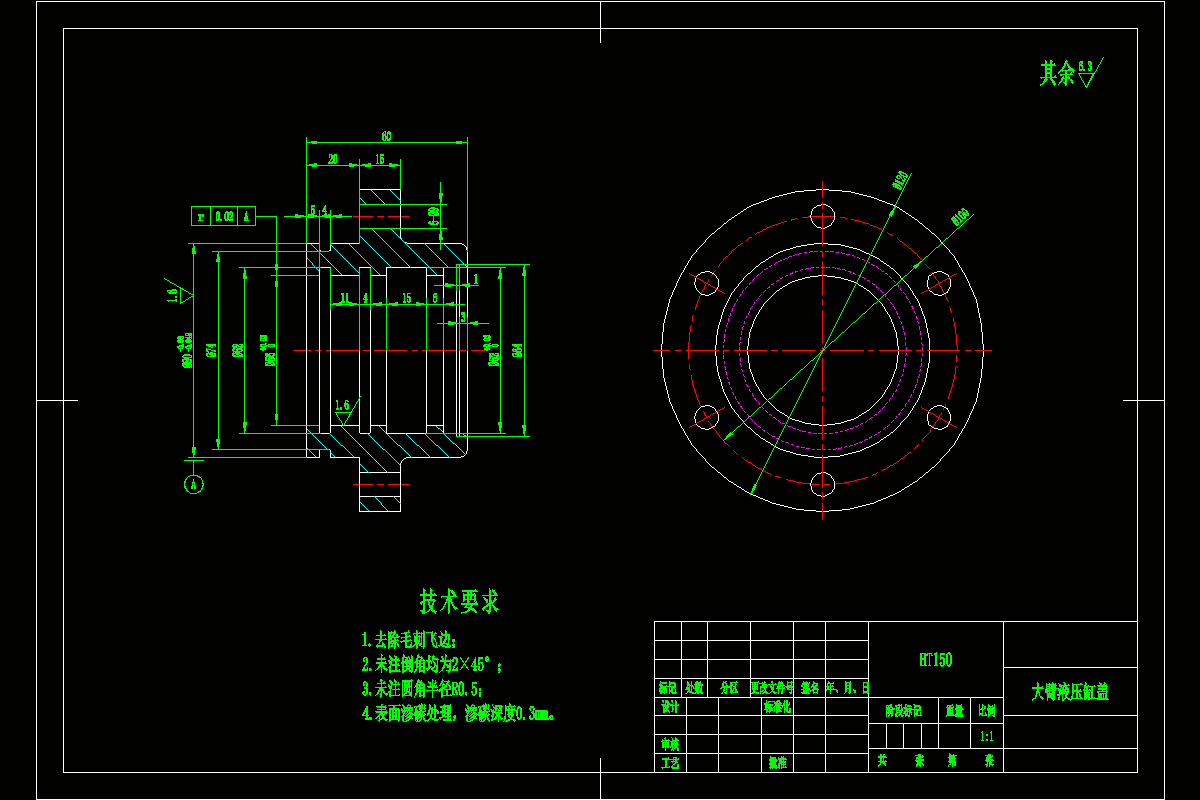

本文首先分析了小型挖掘机的研究现况及功能要求，在此分析基础上选择了液压系统基本回路的方案，并把个基本回路组合得到液压系统原理图；然后，通过计算选定了各液压元件并进行了液压系统性能验算；最后，通过AutoCAD制图软件绘制了液压系统原理图、液压缸装配图等。

关键词：小型挖掘机，液压系统，工作装置，油缸

目录

摘要II

Abstract III

第1章绪论1

1.1研究背景及意义1

1.2国内外研究现况1

1.2.1国内现状1

1.2.2国外现状1

1.2.3挖掘机液压系统发展方向2

第2章液压系统总体设计4

2.1设计要求4

2.1.1小型挖掘机液压系统的基本组成及其基本要求4

2.1.2卡特306E小型液压挖掘机参数确定5

2.2液压系统方案选定6

2.2.1挖掘机液压系统的基本动作分析6

2.2.2挖掘机液压系统的基本回路分析6

2.2.3液压系统基本回路选择6

2.3拟定液压系统原理图10

第3章液压元件的设计与选择11

3.1技术参数的选择11

3.2执行元件的选择11

3.2.1各执行液压缸的选择11

3.2.2各执行马达的选择12

3.3动力元件的选择14

3.3.1液压泵的选择14

3.3.2柴油发动机的选择15

3.4液压阀的选择16

3.4.1根据液压阀额定压力来选择16

3.4.2液压阀的安装方式的选择16

3.4.3液压阀的控制方式的选择16

3.4.4液压阀的结构形式的选择16

3.5其他辅助元件的设计与选择17

3.5.1油箱设计17

3.5.2油管设计18

3.5.3蓄能器的选择18

第4章液压系统性能验算20

4.1液压系统压力损失20

4.1.1沿程压力损失20

4.1.2局部压力损失20

4.2热平衡验算21

总结23

参考文献24

致谢25
