N814-小型挖掘机工作部设计及液压驱动系统[含SW三维图] 下载积分：300　资料编号： N814

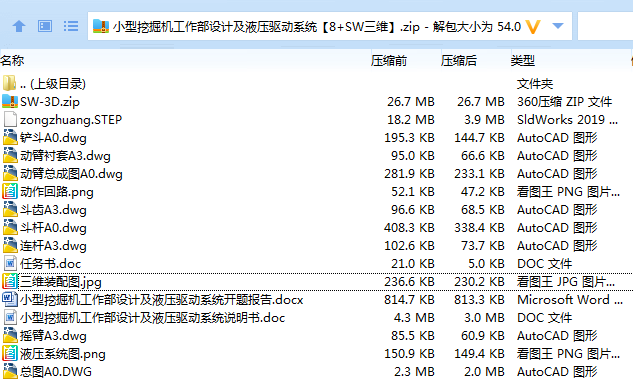

作品包括:

Word版说明书1份，共62页，约12000字

任务书一份

开题报告一份

CAD版本图纸，共8张

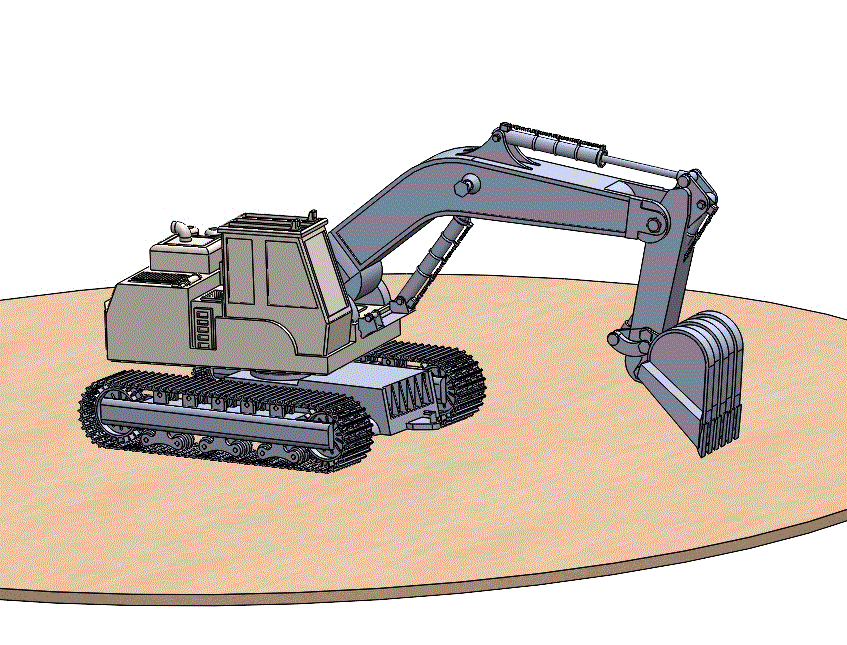

SW三维图一份

摘要

本设计是一种小型挖掘机的前部工作装置，可在特殊条件下进行工用和民用作业。可用于矿井下小空间清理、装载和运输，还可用于冶金、采矿、隧道施工等场合。本设计中通过对现有技术理解和运用，利用任务书中所给的铲斗额定装载载荷计算铲斗的斗容，选定标准铲斗。由选定的标准铲斗来进行挖掘机的最大铲取阻力、最大装载高度、最小卸载距离以及设计所需的其他量的计算。对动臂和铲斗的结构尺寸进行了详细的设计计算和校核。并且粗略地进行了动臂、斗杆及铲斗油缸和这些油缸所对应的活塞杆内径的选择。在一定程度上对工程师责任及社会持续健康发展进行了探讨。

关键词：挖掘机；铲斗；动臂；斗杆；液压缸

目录

摘要 I

Abstract II

1绪论 1

1.1课题背景及目的 1

1.2国内外研究状况 1

1.3 论文构成及研究内容 1

2总体方案设计 2

2.1 工作装置构成 2

2.2 动臂及斗杆的结构形式 3

2.3 动臂油缸与铲斗油缸的布置 4

2.4 铲斗与铲斗油缸的连接方式 4

2.5 铲斗的结构选择 4

2.6 原始几何参数的确定 5

3基本尺寸的确定 7

3.1斗形参数的确定 7

3.2动臂机构参数的选择 8

3.3动臂机构基本参数的校核 11

3.3.1动臂机构闭锁力的校核 11

3.3.2 满斗处于最大挖掘半径时动臂油缸提升力矩的校核 13

3.3.3 满斗处于最大高度时,动臂提升力矩的校核 14

3.4 斗杆机构基本参数的选择 15

3.5 铲斗机构基本参数的选择 17

3.5.1 转角范围 17

3.5.2 铲斗机构其它基本参数的计算 17

4工作装置结构设计 19

4.1斗杆的结构设计 19

4.1.1 斗杆的受力分析 19

4.1.2 结构尺寸的计算 27

4.2动臂结构设计 29

4.2.1第一工况位置 29

4.2.2 第二工况位置： 33

4.2.3内力图和弯矩图的求解 35

4.3 铲斗的设计 40

4.3.1铲斗斗形尺寸的设计 40

4.3.2铲斗斗齿的结构计算： 41

4.4油缸基本参数的选择和计算 41

5 销轴与衬套的设计 45

5.1 销轴的设计 45

5.2 销轴用螺栓的设计 45

5.3 衬套的设计 45

6 工程与社会 46

总结 47

参考文献 48

致谢 49

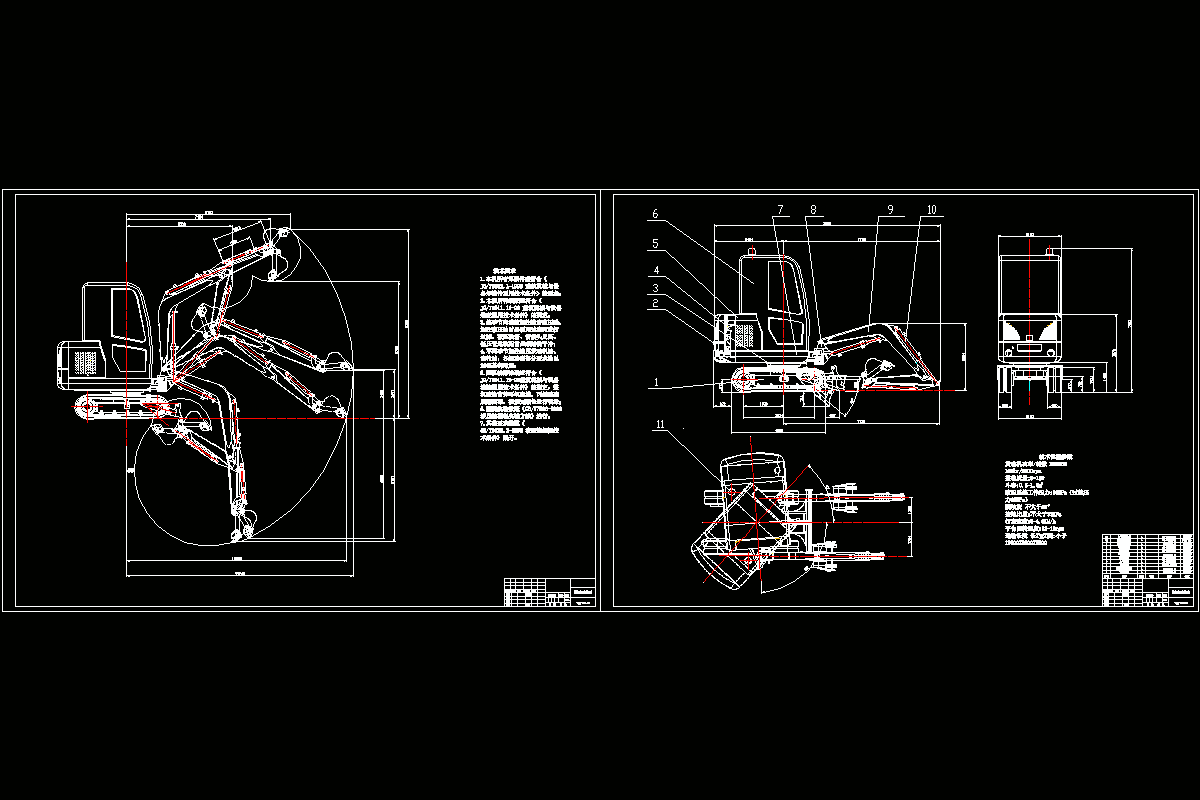

附录1 挖掘机总装图 50

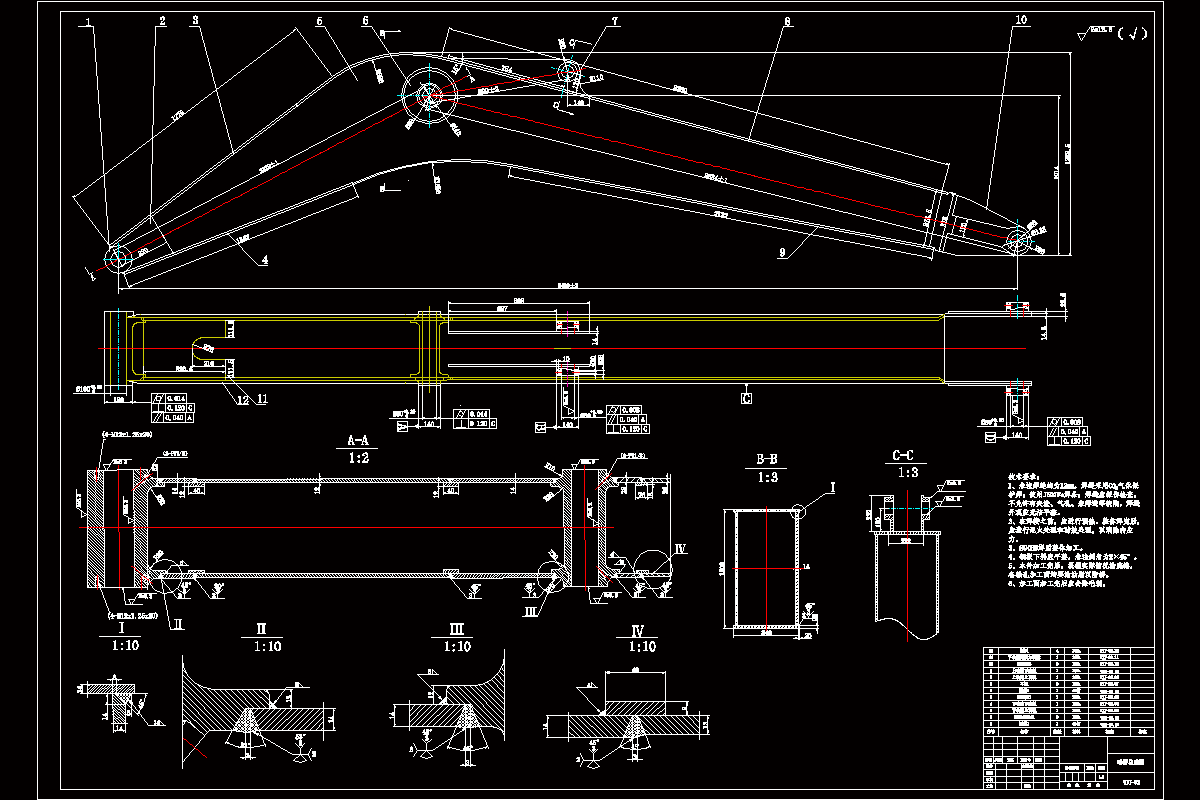

附录2 动臂总成图 52

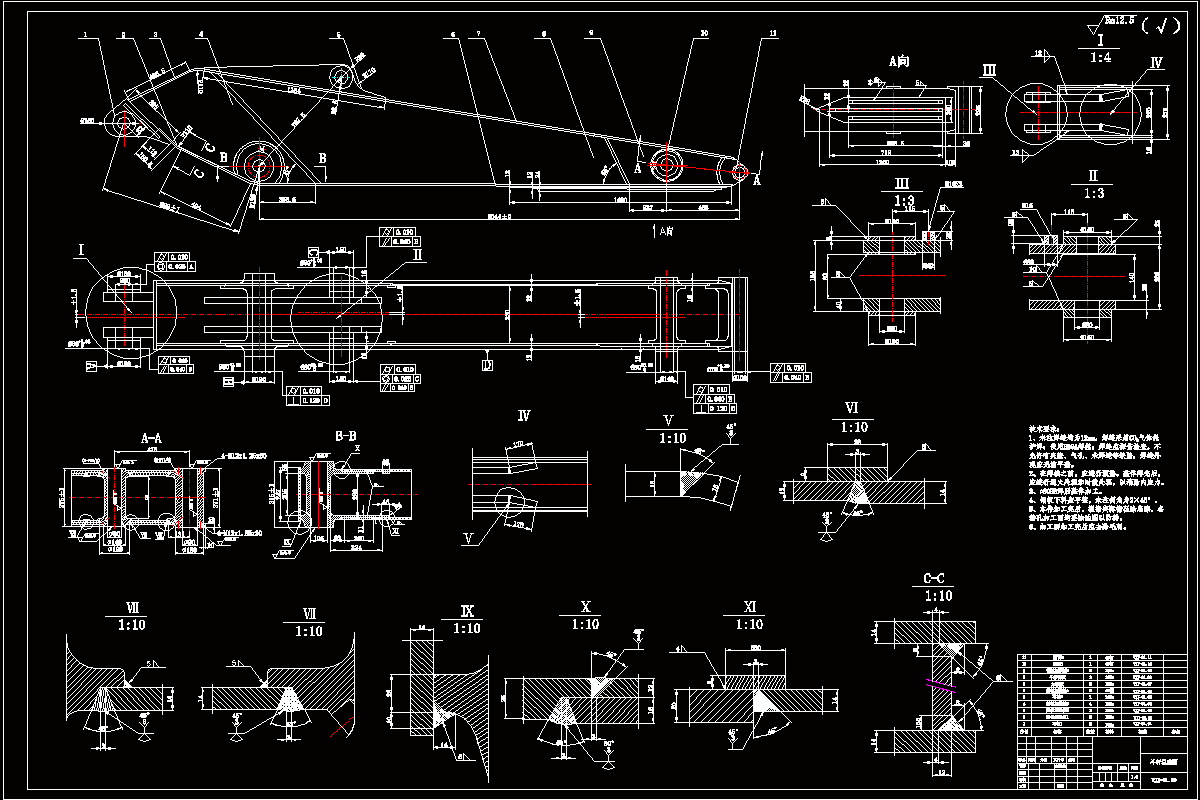

附录3 斗杆总成图 53

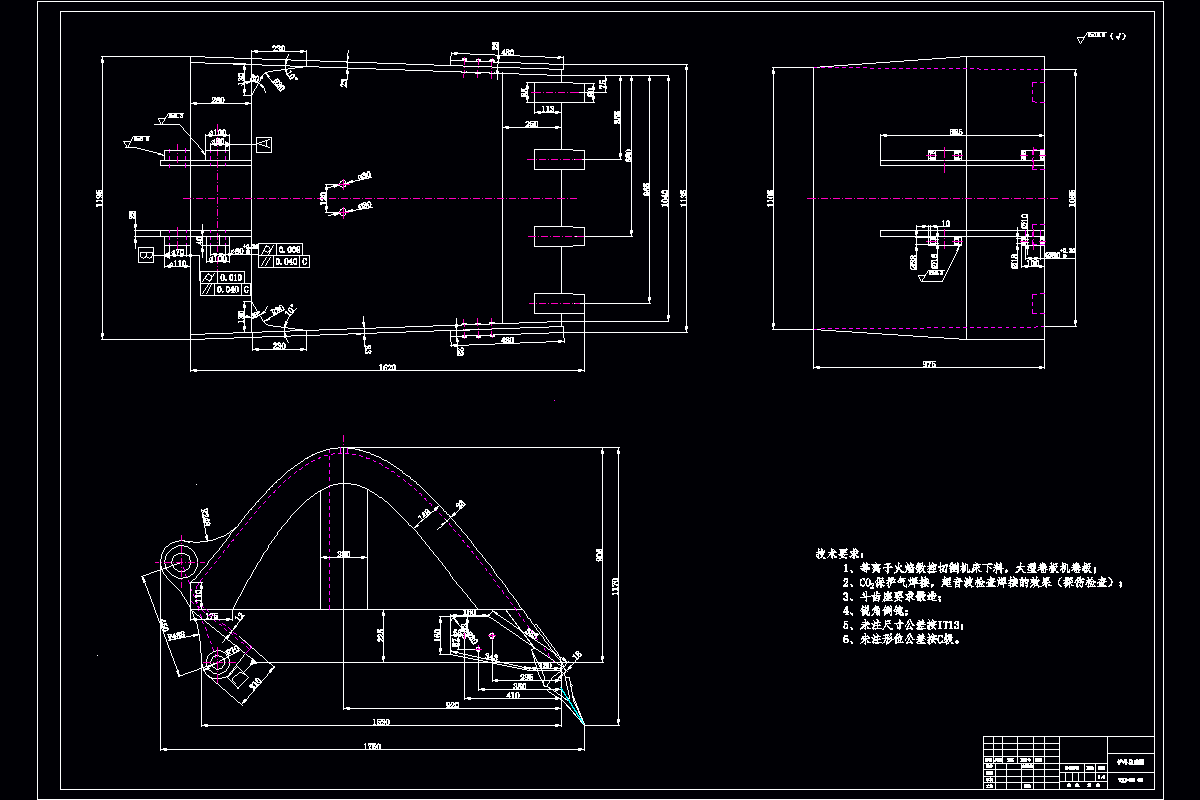

附录4 铲斗总成图 54

附录5 动臂衬套 55

附录6 斗齿 56

附录7 连杆 57

附录8 摇臂 58
