JJ1530-一种支撑式管道机器人运动控制系统的设计 下载积分：150　资料编号： JJ1530

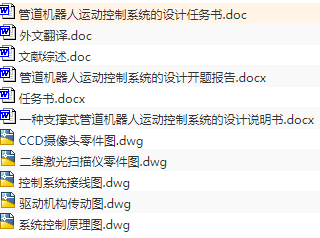

作品包括:

Word版说明书1份，共59页,约20000字

任务书一份

开题报告一份

文献综述一份

外文翻译一份

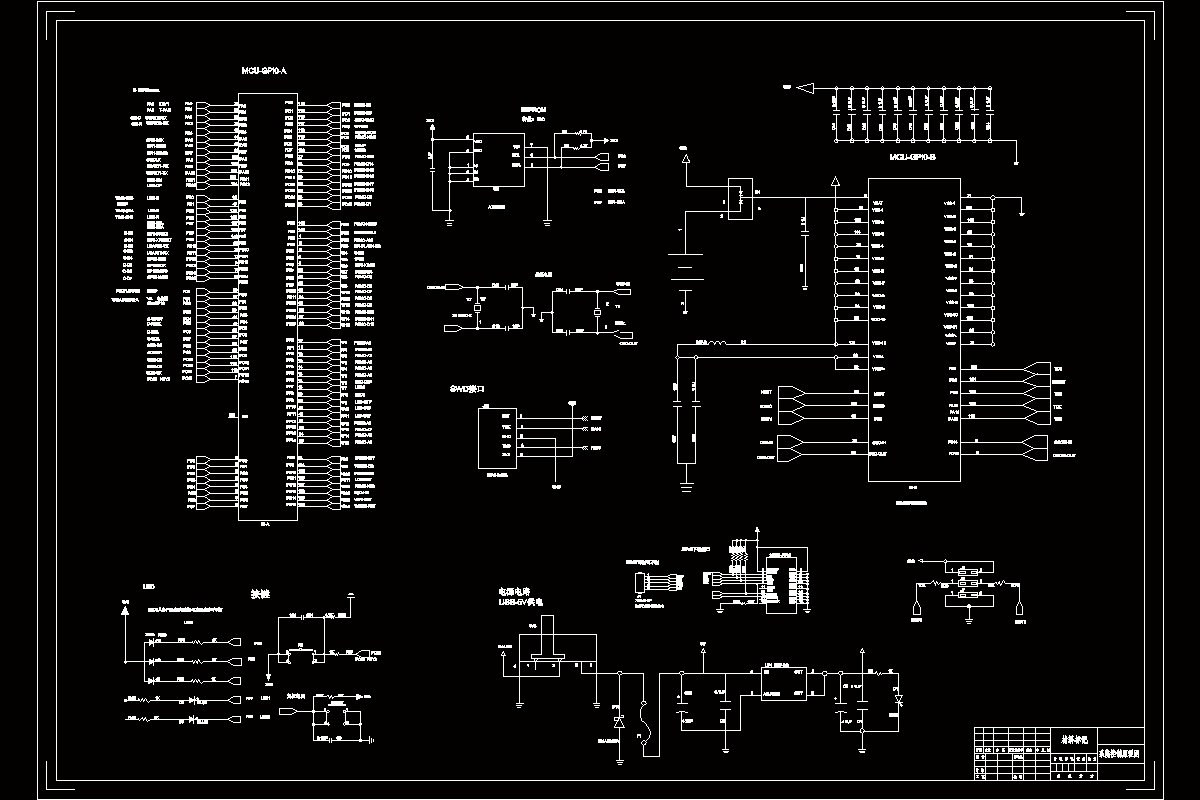

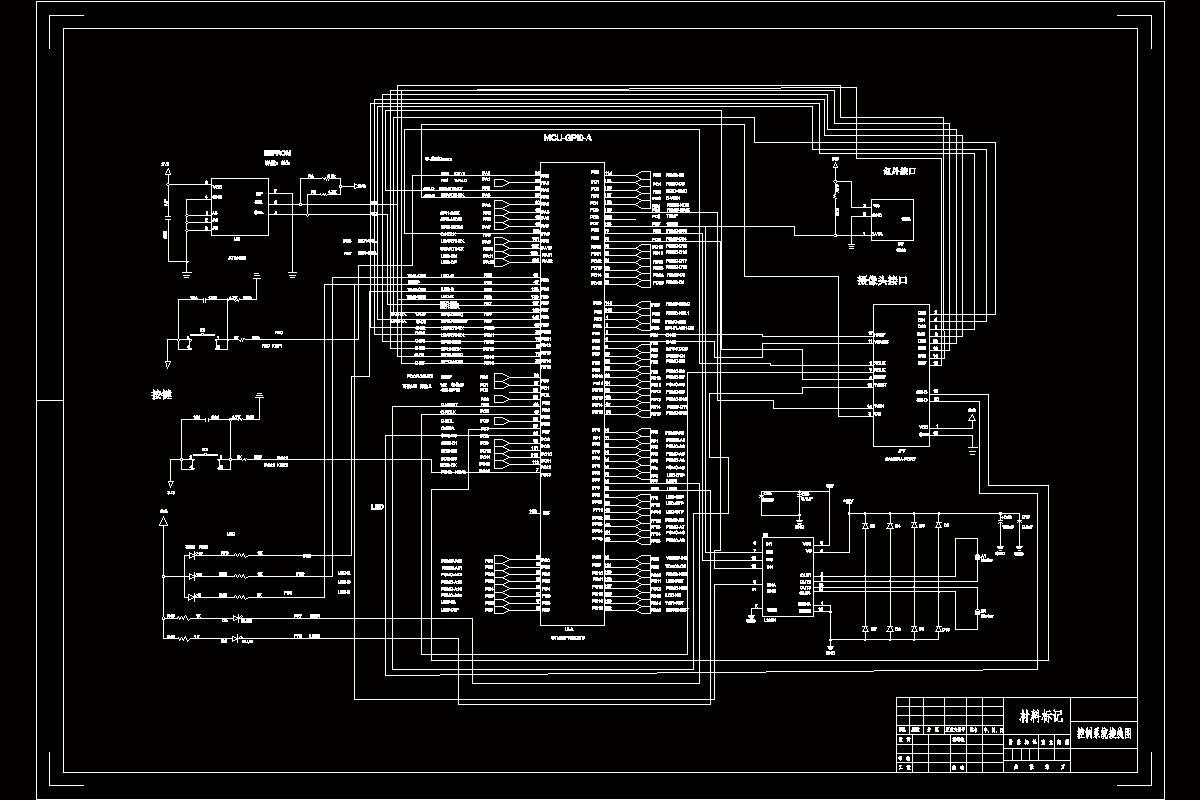

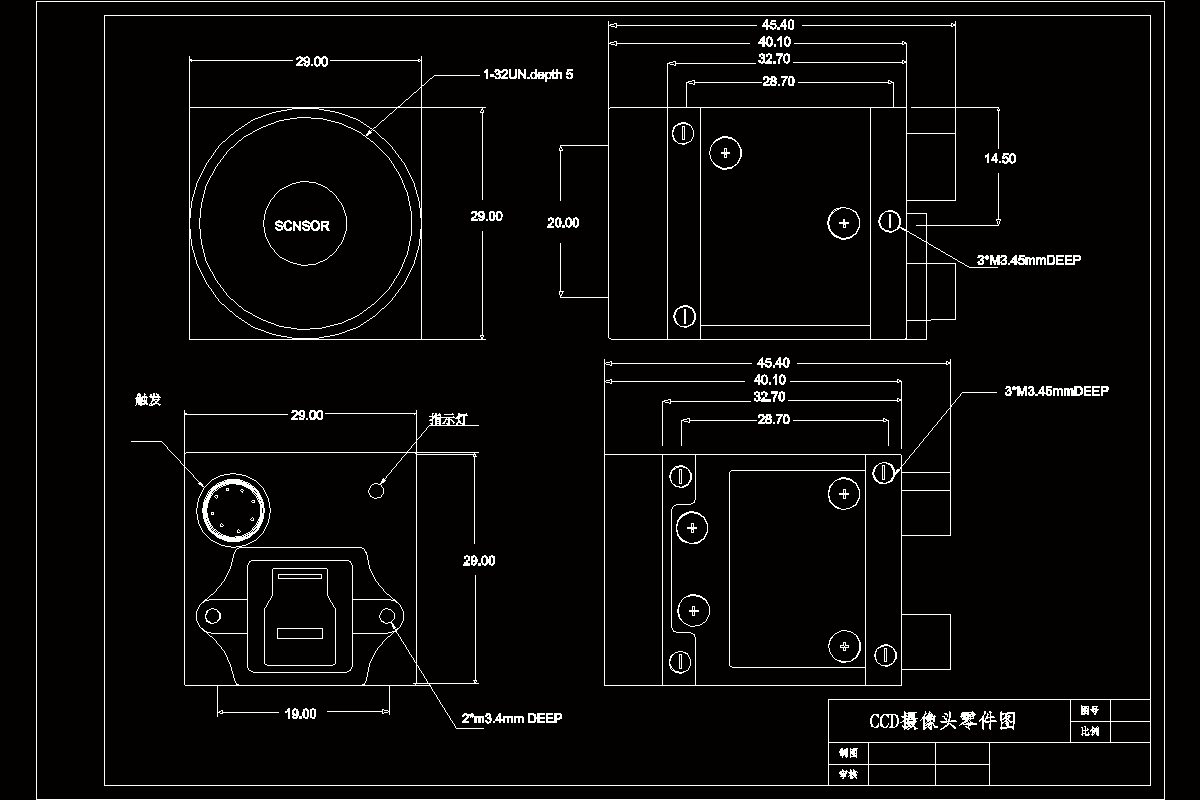

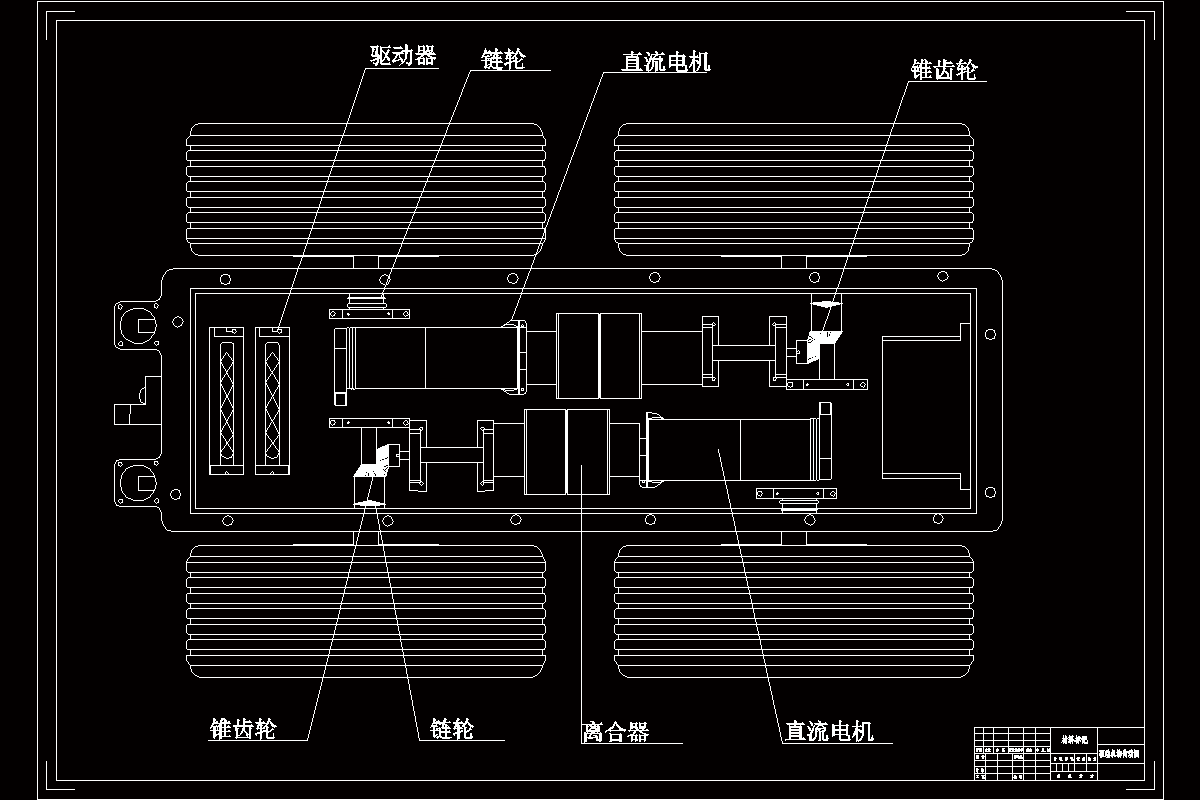

CAD版本图纸，共5张

摘要

在现代社会中，工农业中石油、天然气、排水等的运输为老百姓的生活质量提供了保障，而经济适用且成本较低的管道运输被大量应用；所以无论式城市还是农村的地下，都铺设了大量的管道，组成了及其庞大的管网系统。随着时间的流逝，数量庞大的管道必然会出现无法避免的管道老化、管道破损、管道变形等问题。为了保持运输的通畅，必须要对其进行维护或更换；那么通过传统人力方式对管道进行检修费时费力且成本高昂还可能对人的生命安全造成威胁；而管道检测机器人的出现为这一难题提供了有效的解决方案；因此，为避免管道机器人在管道内出现非正常工作情况，保持正常平稳运行，保证管道内部的实时情况能第一时间传输至地面，本文设计了一款以视频检测与激光扫描仪三维重建为一体的联合监控方式的管道检测机器人。设计了以地面监控系统、云台系统、机器人本体、云台升降机构组成的管道机器人的总体方案；建立起起以轮式为行走方式的运动模型，并对其进行运动学分析；确定了以PC作为上位机，下位机主芯片为STM32F103控制系统的PC+单片机的多控制器系统；最后对监控系统进行了了细致分析。

关键词：管道检测机器人，控制系统，监控系统
