JJ1532-砂浆制备双轴搅拌机的设计 下载积分：200　资料编号： JJ1532

作品包括:

Word版说明书1份，共47页,约17000字

任务书一份

文献综述一份

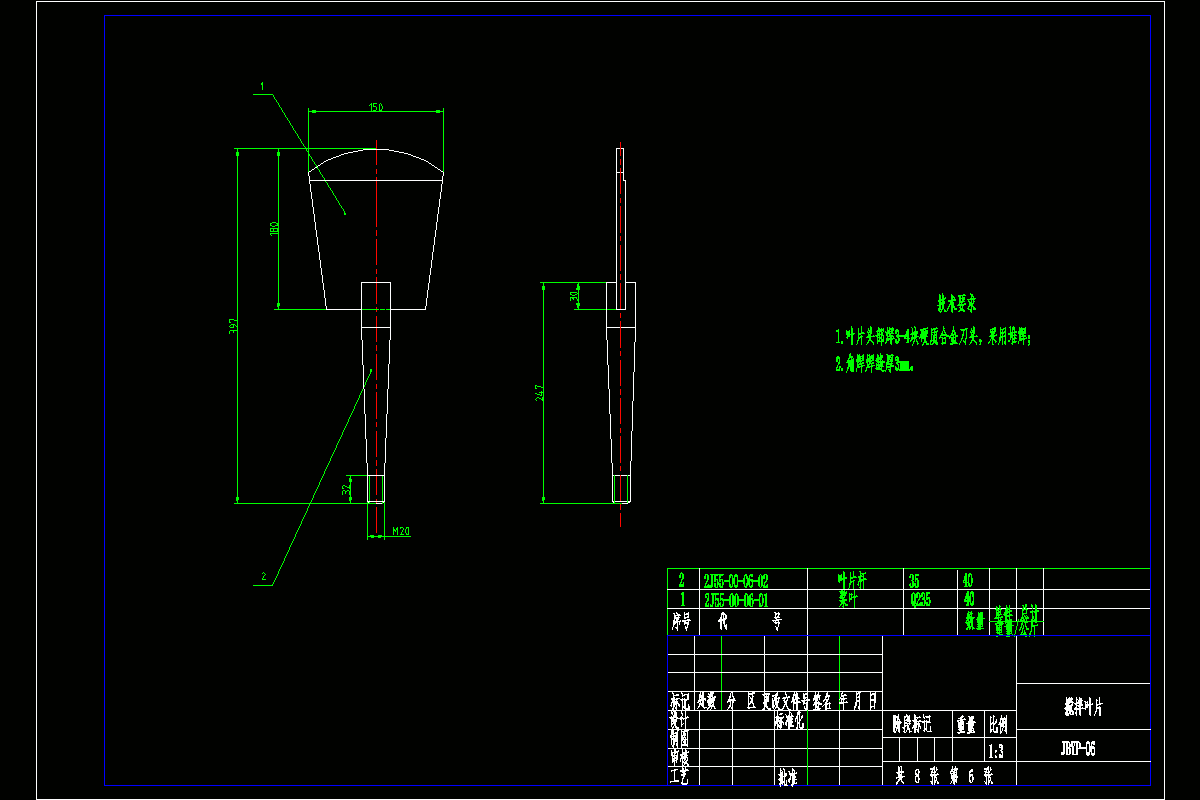

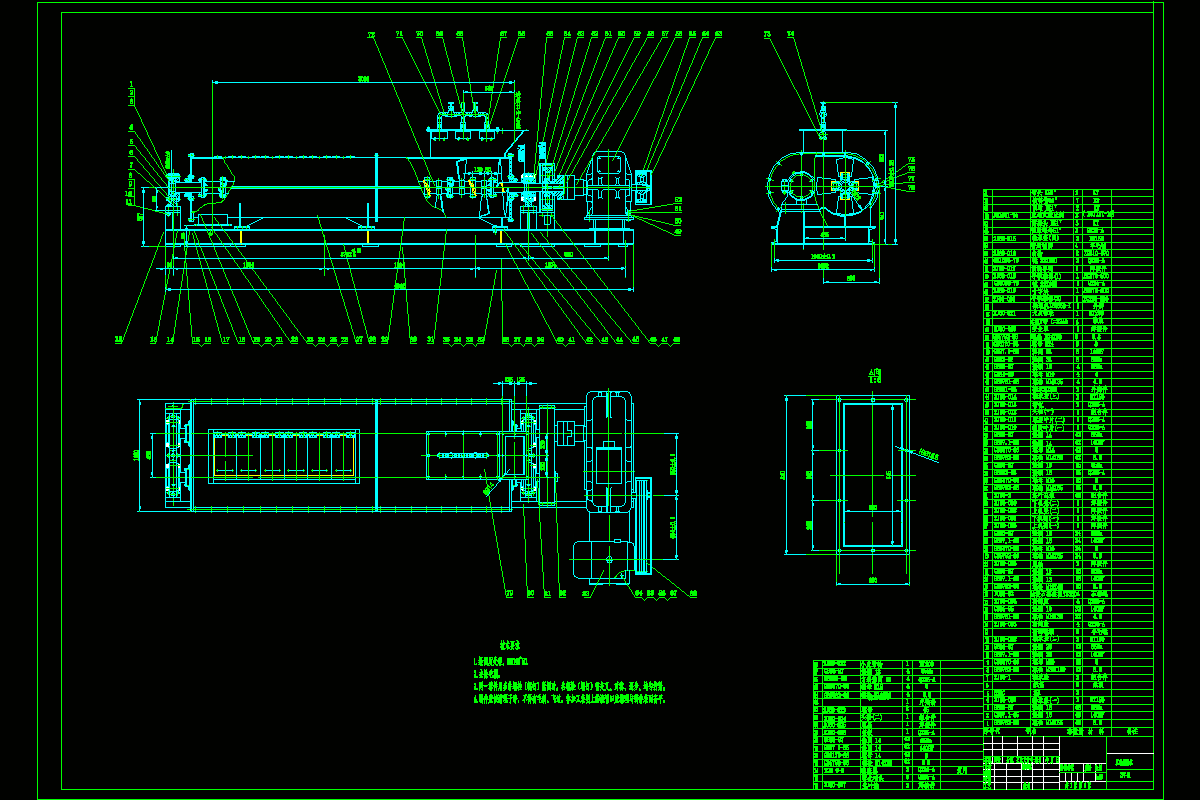

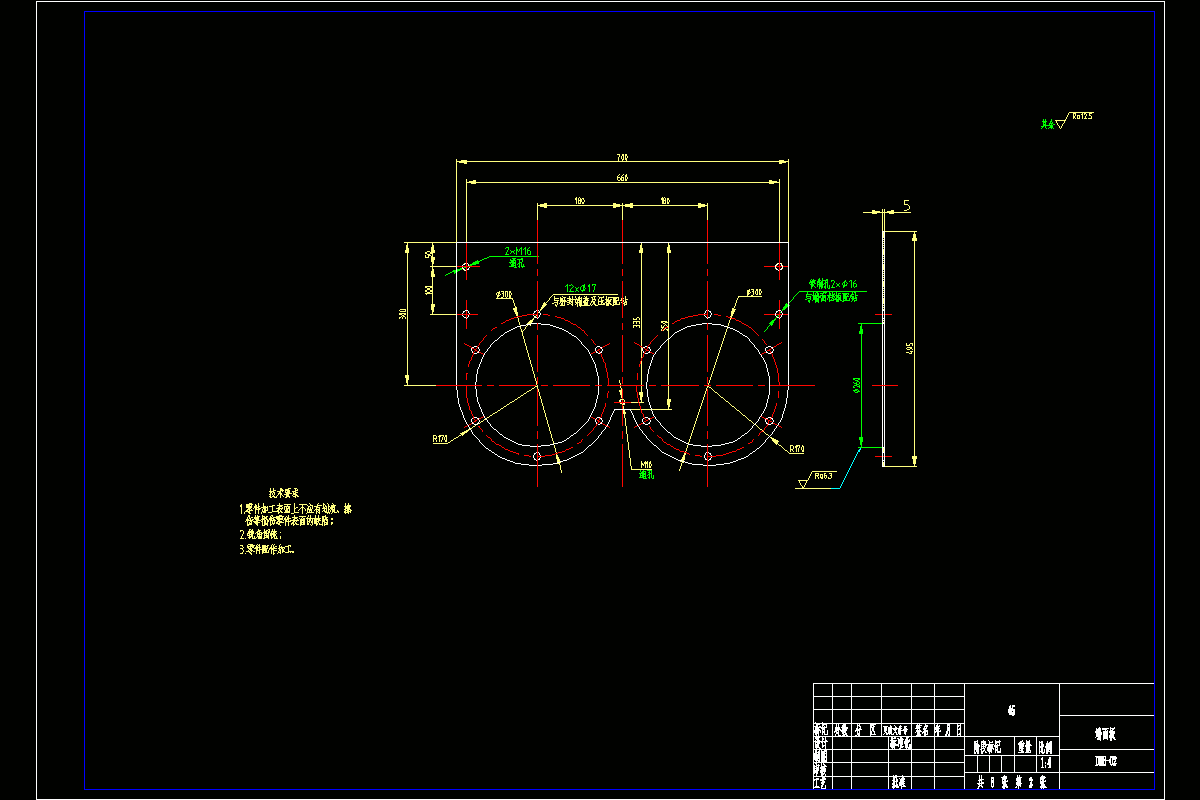

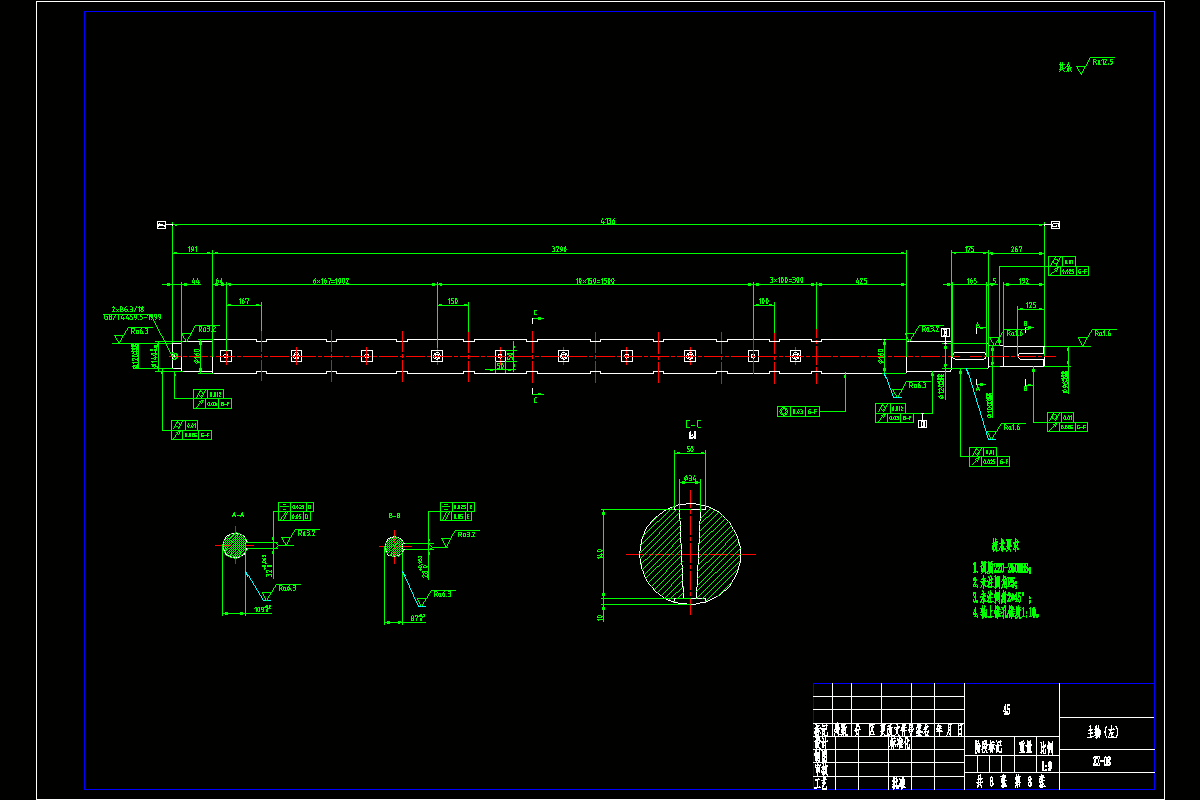

CAD版本图纸，共8张

摘要

目前，双轴搅拌机是现代化建筑行业中主要关键的设备，随着世界经济的发展和技术的飞速进步，现使用的各式各样的搅拌机，因为污染较严重、能耗比较大、生产效率低等问题严重制约了搅拌机行业的发展。针对此问题，设计了双轴搅拌机。总体方案采用了V带、减速器、齿轮传动等方式，避免了因为过载而导致电机烧坏。同时创新性地设计了其搅拌叶片，使得双轴搅拌机的搅拌效率提升、加工质量提高，通过对搅拌机结构进行设计，优化了其密封性从而避免了生产原料的浪费和环境的污染。

设计先从整体工作方案开始着手分析，通过分析得出大致的运行状况，然后根据技术要求拟定设计方案并确定搅拌叶片的安装方式，而后，由方案出发，计算双轴搅拌机的主要参数，并选择对应的电动机和减速器等装置，之后对所设计的的螺旋轴，选择的轴承等进行校核，确认无误后使用Auto CAD绘制总装图，并对设备的安装和维护进行设计，使其使用寿命得以延长，生产效率得以提高。

关键词：搅拌机；建筑；搅拌叶片

目录

1前言1

1.1双轴搅拌机发展前景1

1.2双轴搅拌机发展趋势1

1.3搅拌机的类型3

1.4主要内容4

2总体方案论证6

2.1工作原理6

2.2结构设计特点6

2.2.1外壳的设计形式7

2.2.2轴与叶片安装方法的设计8

2.2.3传动机构的设计9

2.2.4密封装置的设计10

2.2.5雾化装置的设计11

3双轴搅拌机主要技术参数的计算13

3.1生产能力的核算13

3.1.1导程系数13

3.1.2流量系数14

3.1.3阻力系数14

3.2主轴转速n的核算15

3.3主轴直径d的估算15

3.4搅拌机内物料轴向运动速度的计算16

3.5物料在搅拌机内停留时间的计算17

4电机的选择21

4.1选择电动机类型和结构形式21

4.1.1选择电动机类型和结构形式21

4.1.2确定电动机转速22

4.2减速机的选择23

4.3计算传动装置的总传动比并分配各级传动比24

5传动装置的设计计算与校核25

5.1 V带的设计计算25

5.2齿轮的设计计算27

5.3轴的设计计算及校核31

5.4轴承的校核34

6双轴搅拌机的安装36

6.1双轴搅拌机的安装36

6.2双轴搅拌机的操作要点37

7机器的使用维护和润滑38

7.1机器的使用维护38

7.2机器的润滑38

7.2.1滚动轴承的润滑39

7.2.2齿轮传动的润滑39

8结论40

参考文献41

致谢43
