JJ1565-CC300圆锥破碎机设计及腔型结构优化 下载积分：200　资料编号： JJ1565

作品包括:

Word版说明书1份，共49页,约20000字

文献综述一份

外文翻译一份

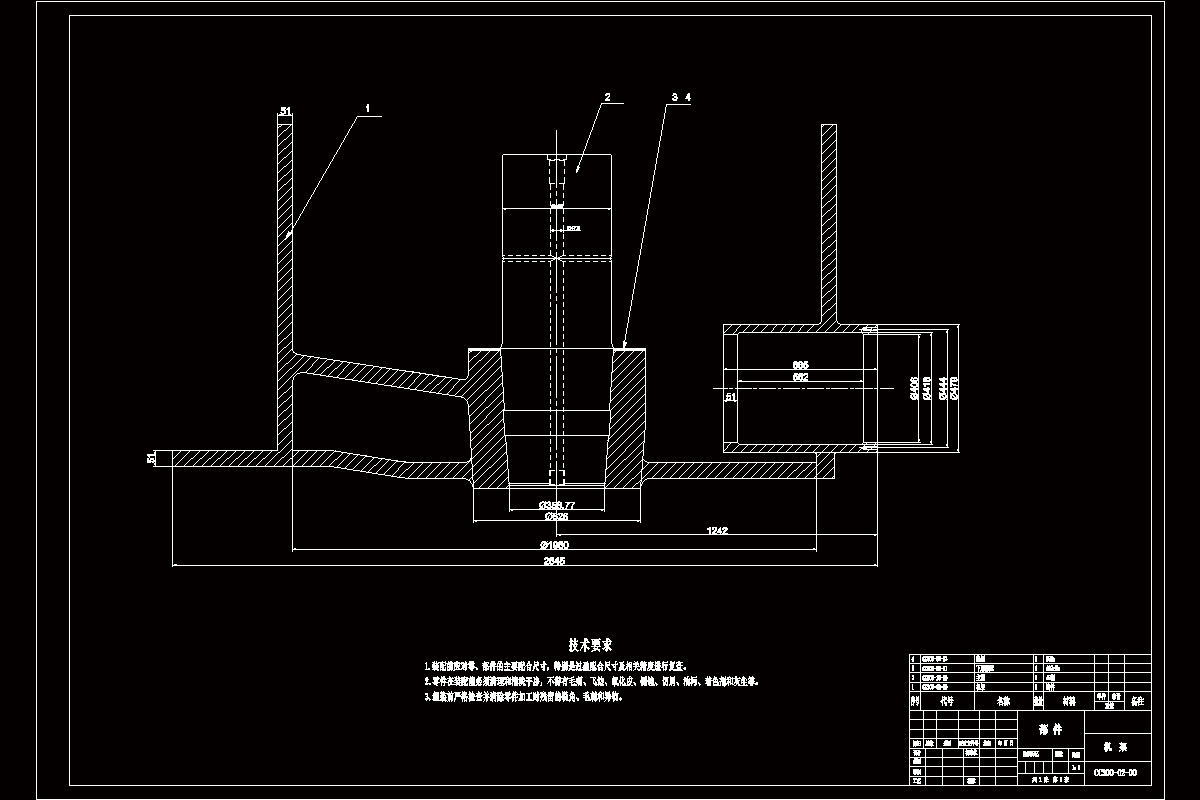

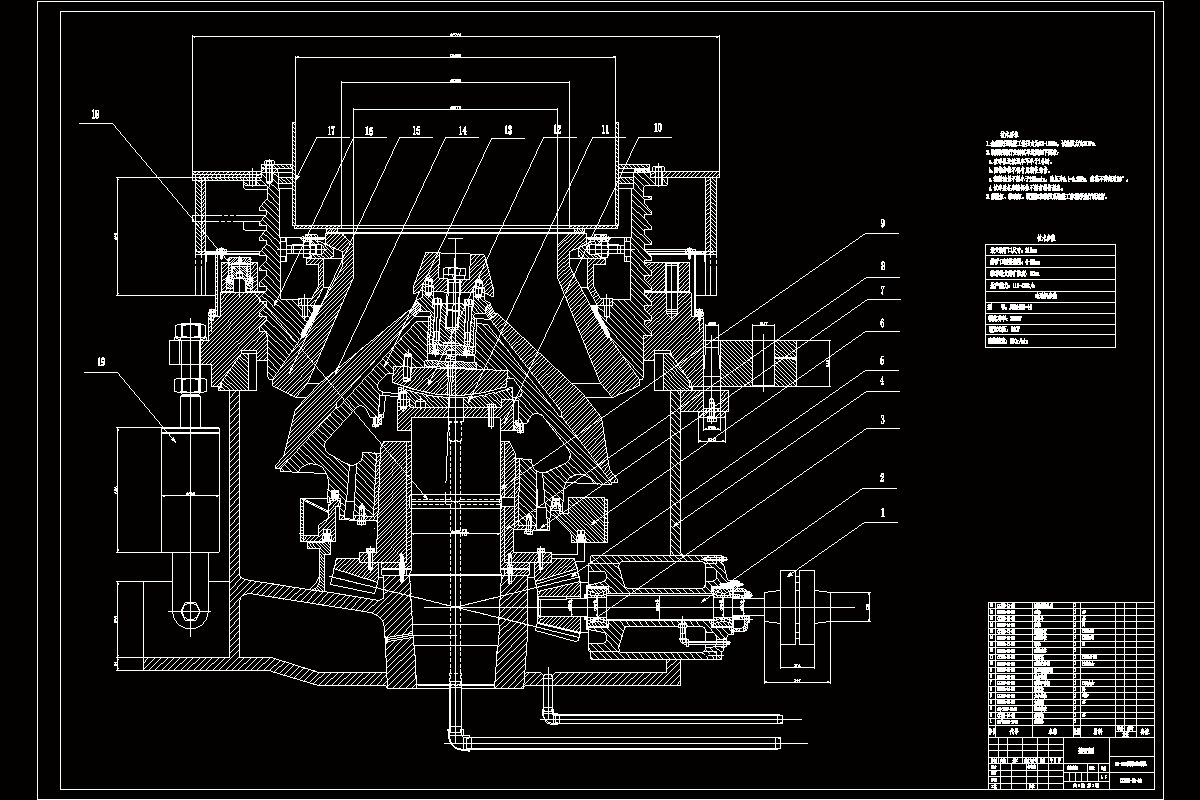

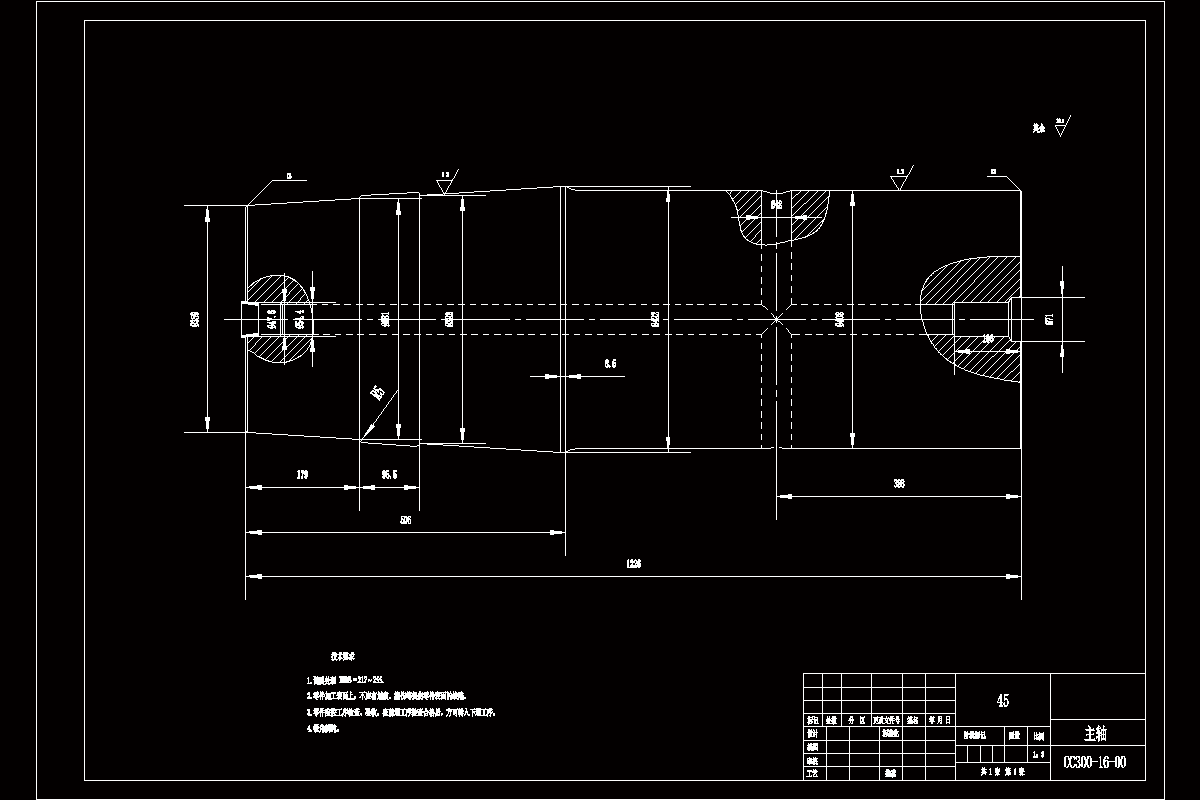

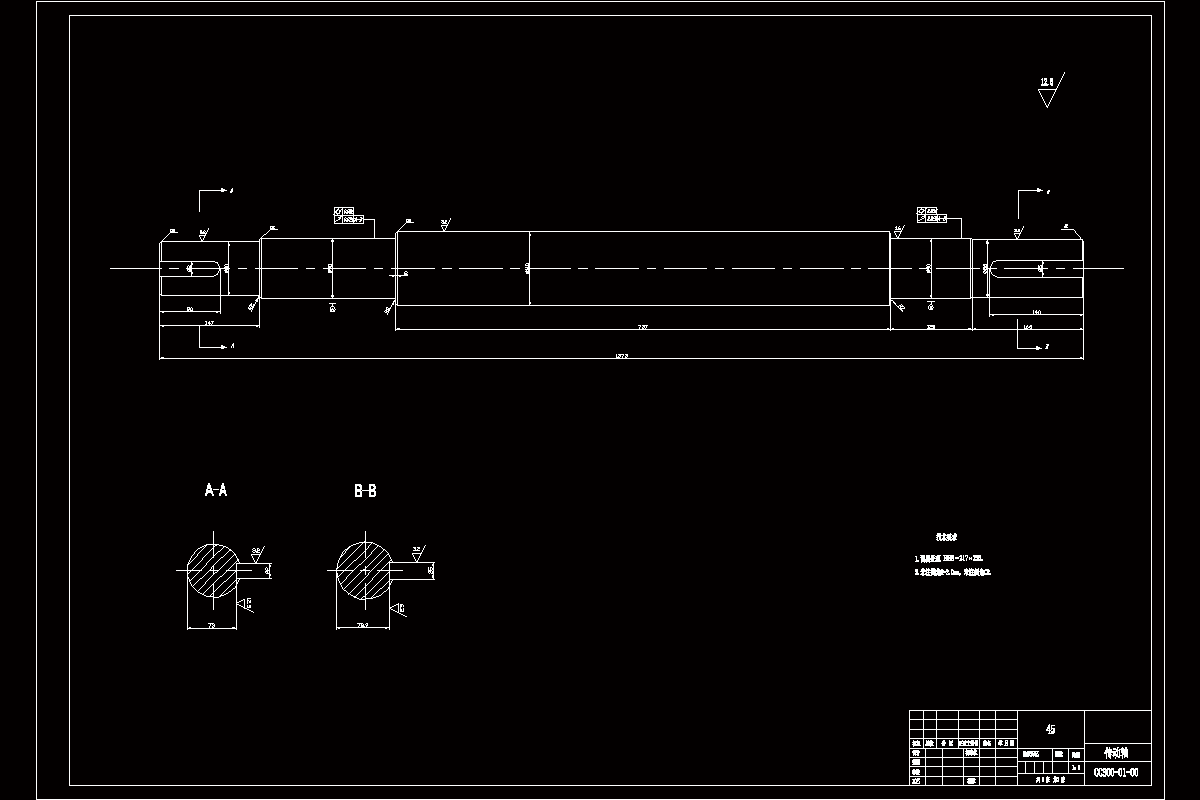

CAD版本图纸，共4张

摘要

在矿区生产的各项流程中，除了开采之外，粉碎矿石也是一项不可缺少的大工程，而且这项工程会占据巨量的消耗，比如能源和钢材。所以，如何才能减少他的消耗便成为了这项工程的重要研究课题。许许多多的学者提出了很多实用的方式方法，但其中最重要的就是尽力让参与粉碎的矿物颗粒变小，因为圆锥破碎机中的主要工作部分便是破碎腔，破碎腔的工作效率直接关系到破碎机的工作效率。而在各类不同的破碎机中，圆锥破碎机可以实现生产率高、颗粒小且均匀分布的优点，他能把矿物由350mm破碎成10mm之下的不相同的等级的颗粒物因此，圆锥破碎机就成为了选矿厂中用来破碎矿物的主力破碎设备。

本次我通过对圆锥破碎机的工作原理进行了初步的了解。根据所给设计技术参数进行了CC300圆锥破碎机的总体结构设计，并对圆锥破碎机传动系统的锥齿轮、传动轴、轴承详细设计及键，进行重要零件的刚度、强度校核计算，绘制部分零件图、装配图和部分剖件图，同时完成相应的计算说明过程。最后对CC300圆锥破碎机的腔型结构进行了专项的的了解，并且依据具体实践数据及破碎机的机体结构等方面提出了一些改进的建议措施。

关键词：CC300圆锥破碎机；传动系统；腔型结构；优化方案

目录

1绪论7

1.1引言7

1.2国内外研究现状7

2总体方案设计9

2.1圆锥破碎机的类型9

2.2圆锥破碎机的工作原理12

2.3简述各部分结构及功用12

3圆锥破碎机的结构与工作参数的选择及计算21

3.1结构参数21

3.1.1给矿口和排矿口宽度21

3.1.2啮角22

3.1.3破碎机的摆动行程22

3.1.4平行碎矿区23

3.2工作参数23

3.2.1破碎锥的摆动次数23

3.2.2生产率25

3.2.3电动机功率26

3.3圆锥破碎机的运动学26

3.4圆锥破碎机的动力学29

3.4.1破碎锥惯性力与惯性力矩29

3.4.2偏心轴套的惯性力30

4电动机的选择及轴的计算32

4.1主电动机的选择与传动比分配32

4.1.1电动机的选择32

4.1.2传动比的分配32

4.2传动装置运动与动力参数的选择与计算32

4.3传动零件的设计计算33

4.3.1齿轮的计算33

4.3.2传动轴的设计计算37

4.3.4滚动轴承的选择与寿命的验算42

5腔型结构优化43

5.1圆锥破碎机腔型研究的现状43

5.2圆锥破碎机破碎腔的优化模型43

5.2.1腔型的多目标优化模型43

5.2.2考虑衬板磨损的设计优化45

6总结49

参考文献51

致谢52
