Z1434-小型桌面级广告型三轴雕刻机的设计[含CROE三维图] 下载积分：350　资料编号： Z1434

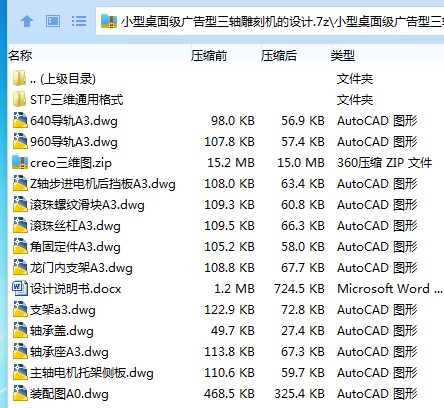

作品包括:

Word版说明书1份，共25页,约9700字

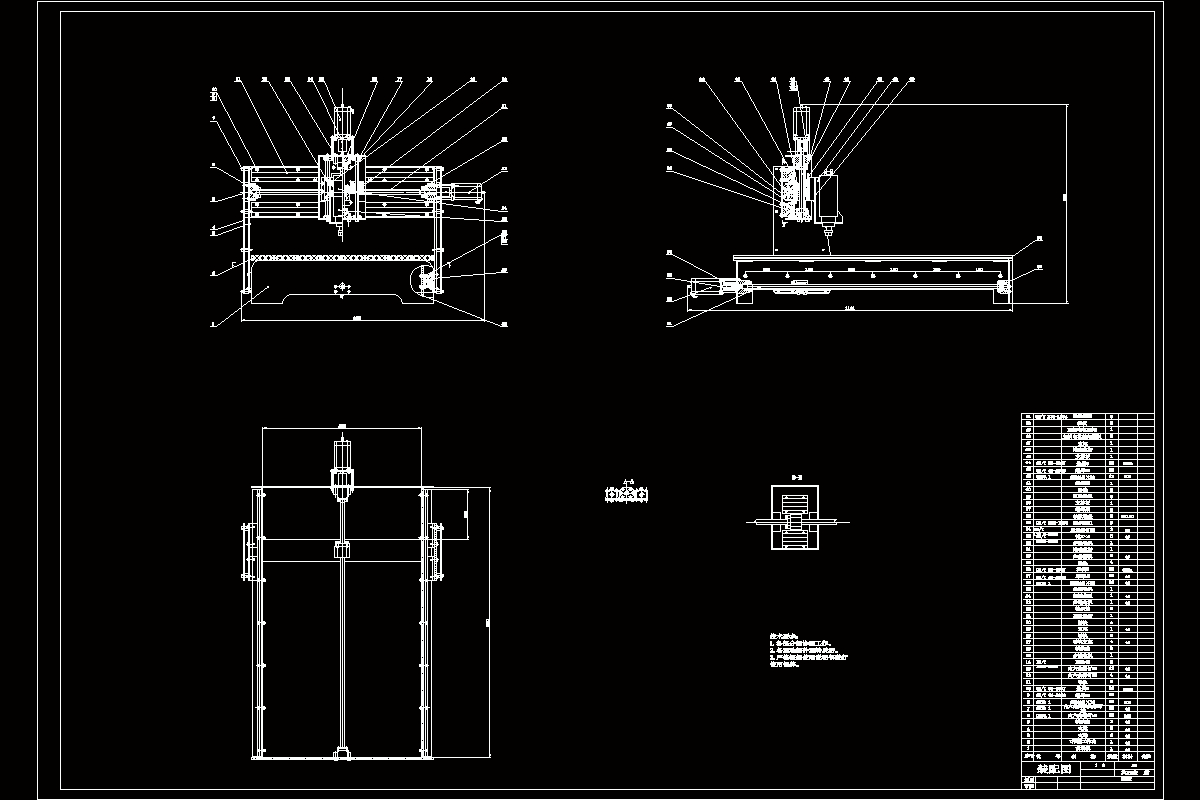

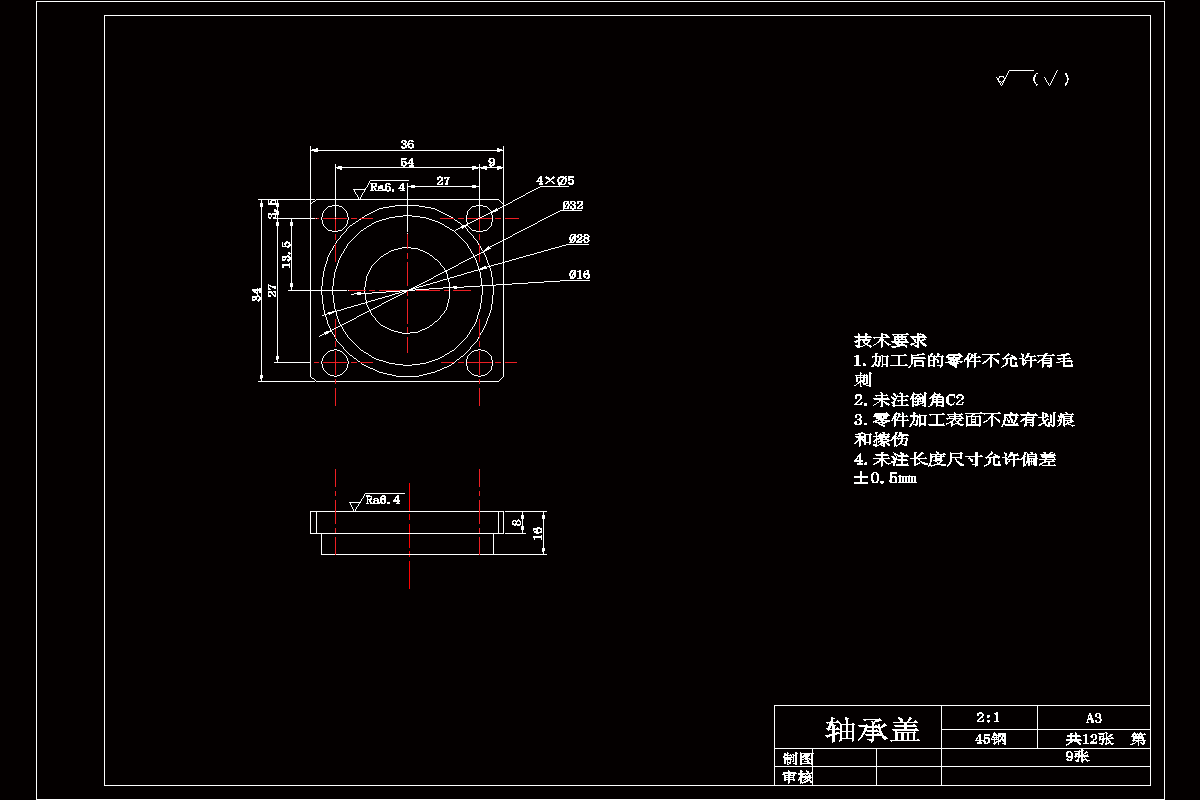

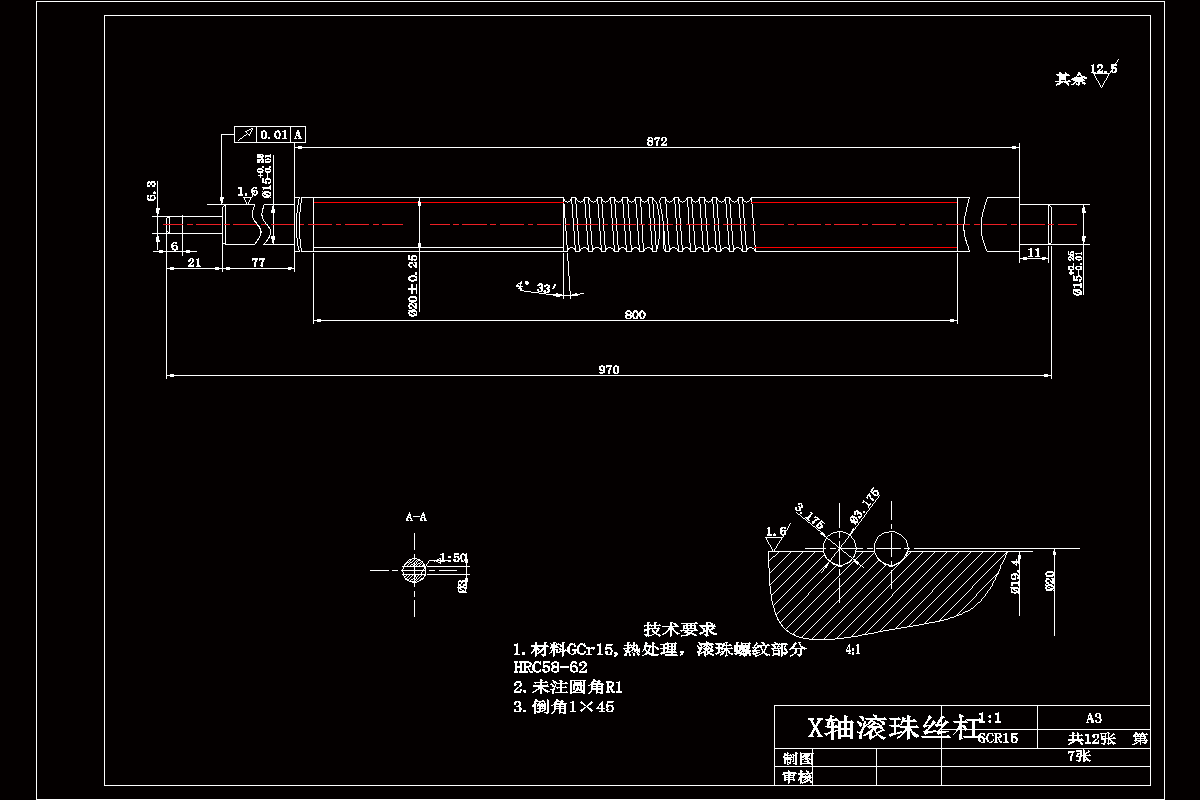

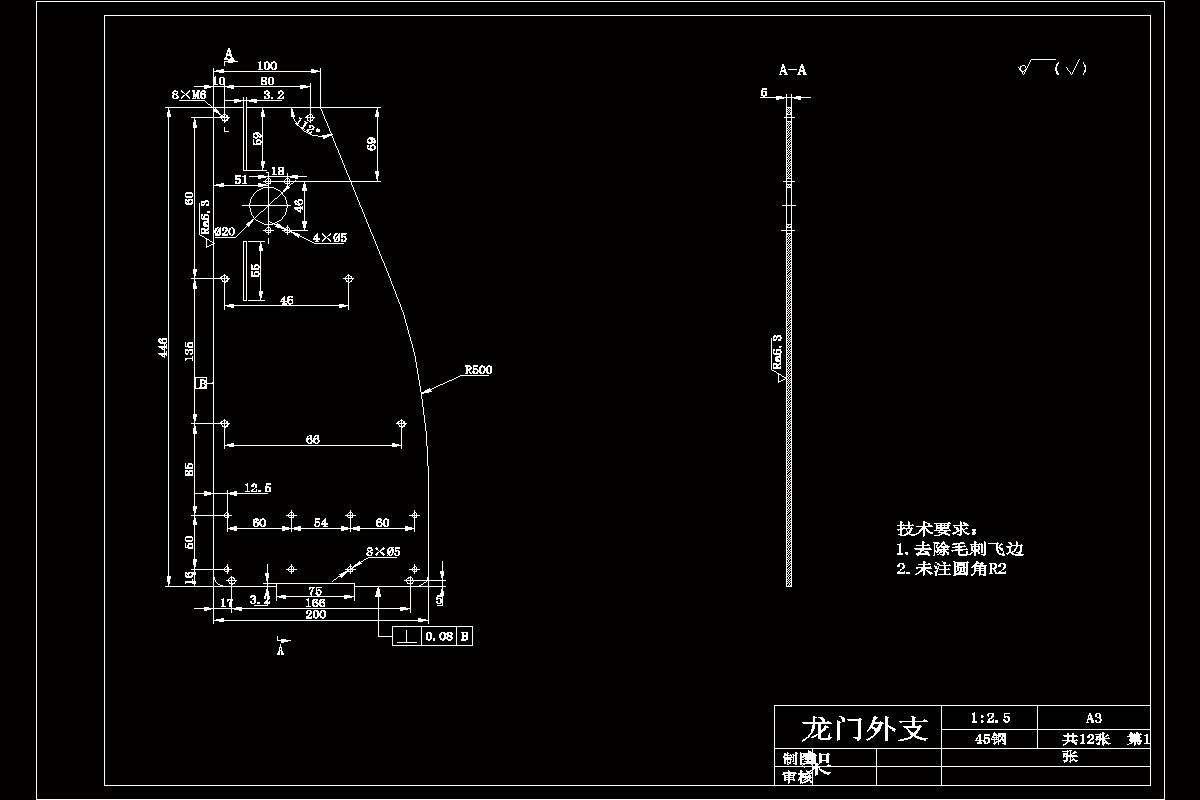

CAD版本图纸，共12张

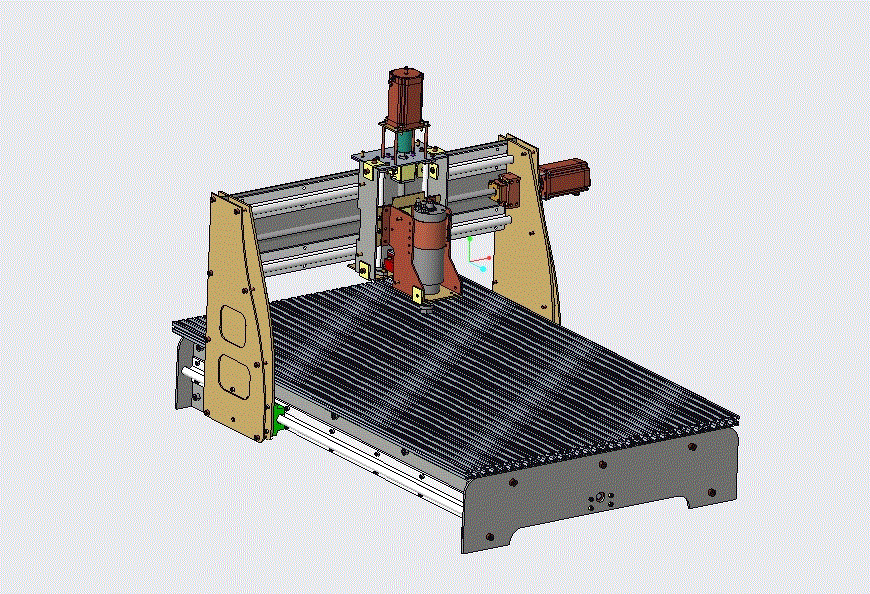

CROE三维图一份

摘 要

随着当代人们对美好生活的需求，人们的生活质量稳步提升，对于依据自身需要DIY各种物件的需求逐步提高，在当今的条件下，对于单个小物品的设计与生产加工，在工厂内是不可取的，对于DIY、雕刻加工爱好者来说需要能在家方便快捷加工自己所需要的物件，用户购买小型雕刻机相对于购买大型雕刻机来说，是非常合理的方式。本文通过介绍雕刻机在中国的发展状况、小型桌面级雕刻机在中国的上升空间、并进行雕刻机的设计参数的计算和电气部分与控制部分的设计。本设计在传统雕刻机的基础上进行设计，使该设计在家庭和小型工作室进行非金属模型零件、铝制品的制作。

关键词：雕刻机；单片机；CNC；先进制造技术

目  录

摘 要 - 1 -

1.绪论 - 3 -

1.1雕刻机的发展 - 3 -

1.1.1雕刻机的发展与起源 - 3 -

1.2传统雕刻与数控雕刻 - 3 -

1.2.1传统雕刻 - 3 -

1.2.2数控雕刻 - 4 -

1.2.3数控雕刻与传统雕刻区别 - 4 -

1.2.4数控雕刻种类 - 4 -

1.2.5激光雕刻和机械式雕刻 - 5 -

1.3雕刻机的设计意义 - 5 -

2.雕刻机的系统方案设计 - 6 -

2.1雕刻机的系统基本原理 - 6 -

2.2机械系统方案设计 - 6 -

2.2.1整体结构设计因素 - 7 -

2.2.2笛卡儿坐标系 - 7 -

2.2.3总体机器构造制作 - 8 -

2.2.4雕刻机本体机械结构布局 - 9 -

2.3整机主要控制系统方案设计 - 10 -

2.3.1桌面雕刻机的控制系统原理 - 11 -

2.3.2上位机 - 11 -

2.3.3下位机 - 12 -

2.3.4步进电机驱动器 - 13 -

3.整机机械系统参数设计 - 14 -

3.1雕刻机具体参数的确定 - 14 -

3.2不同加工工艺的参数计算 - 14 -

3.2.1铣削加工 - 14 -

3.2.2钻削加工 - 16 -

3.3 主运动系统的设计计算 - 18 -

3.3.1主轴电动机的选型 - 18 -

3.3.2轴向步进电动机的选型 - 19 -

3.4龙门架导轨副的校核计算 - 20 -

4. 结论 - 21 -

4.1总结 - 21 -

4.2小型桌面级雕刻机前景展望 - 21 -

参 考 文 献 - 22 -

致  谢 - 23 -
