JJ1588-铁路专用液压捣固机设计 下载积分：50　资料编号： JJ1588

作品包括:

Word版说明书1份，共24页,约8700字

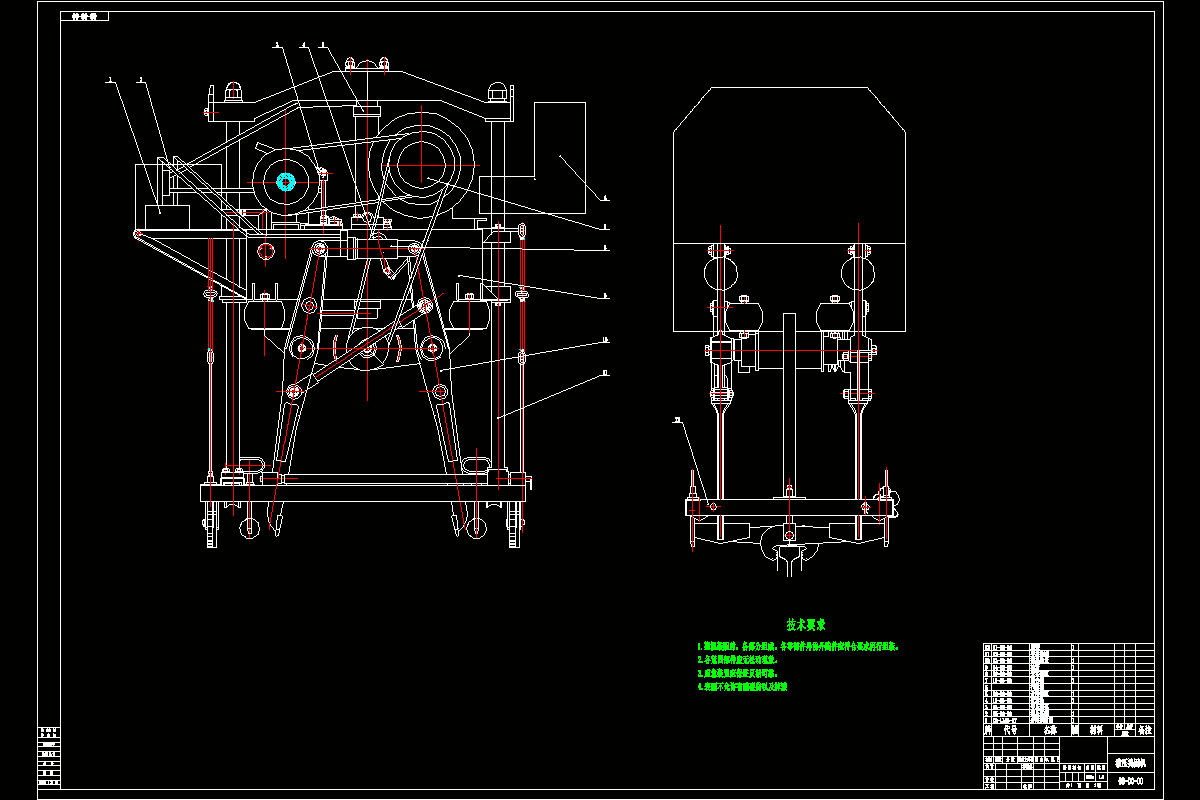

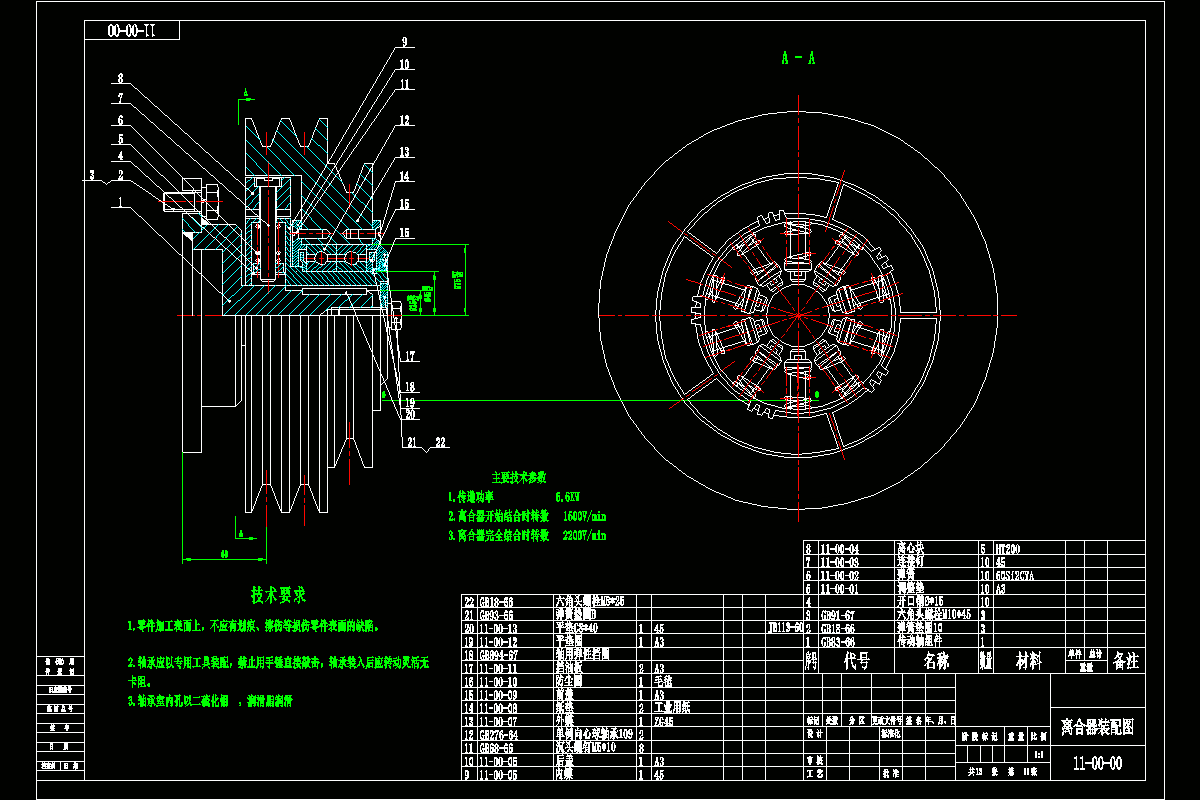

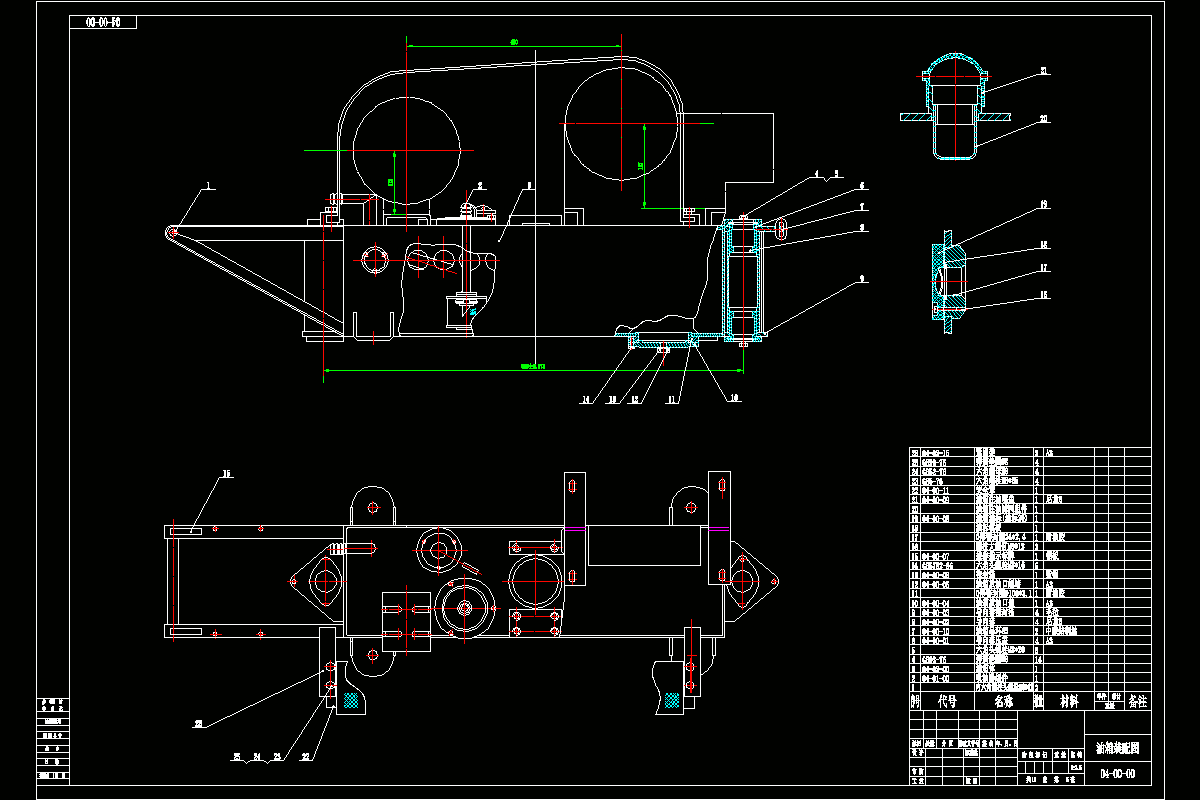

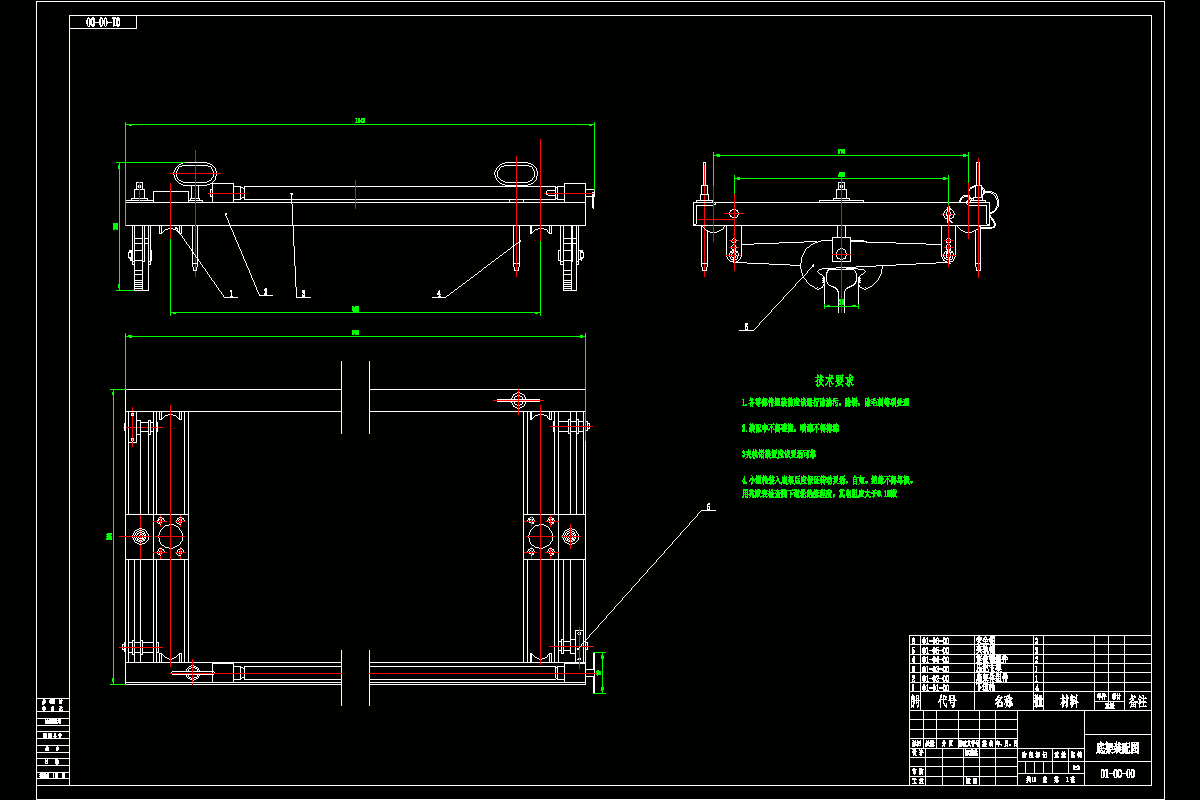

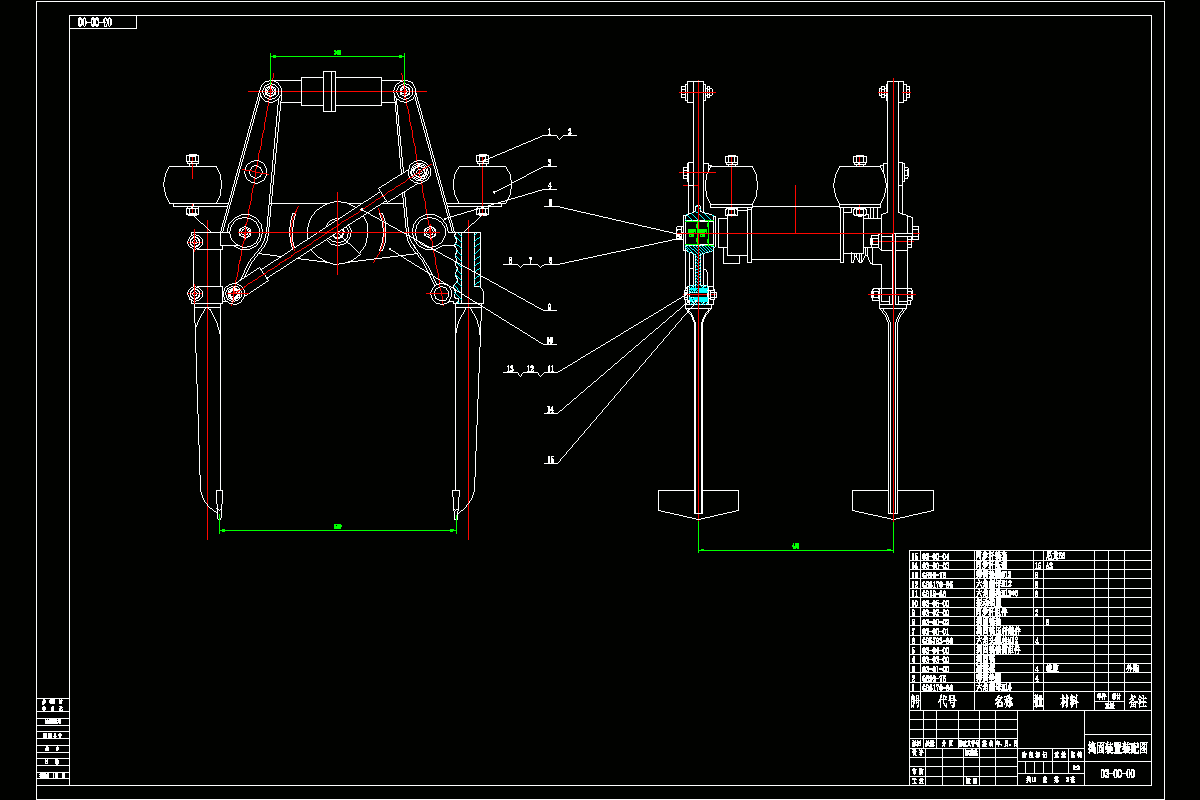

CAD版本图纸，共14张

摘要

我国经济已进入了新的成长阶段，对基础产业的优先发展具备了内在要求。铁路运输以其网络性、连续性、规模集约性等特点，将国土和国民经济有机地联结起来，突破了地域的空间阻隔，强化了国民经济的整体性和联系性，成为经济持续增长的必要条件。

要保证铁路的正常运行，除有良好的管理素质与服务能力外，养路是更是必不可少的硬件保证。但大型养路机械购置，保养，使用费用昂贵，上道作业受到限制，并且不是所有线路及所有工作环境都适应大型养路机械作业。所以本课题所设计的就是小型养路机械——铁路专用液压捣固机。在经过对现有产品做了大量调查和研究后，进行方案对比与分析，对其主要功能作了严格保证后，结合现有产品进行了重新设计，对主要结构部件作了较具体的设计说明。对主要部件重新设计计算，主要零部件的校核。而对其液压系统的主体构成及各部分的工作组成机理在文中有较为详细描述。本文中还对其使用和维护进行简单说明。

关键词：养路机械、捣固机、液压控制。

目录

摘要I

第1章绪论1

1.1小型养路机械的发展现状1

1.2小型养路机械的发展前景1

1.3立题意义2

第2章总体方案设计4

2.1总体方案选择4

2.2液压捣固机的总体设计4

第3章液压捣固机的结构设计7

3.1液压传动系统设计8

第4章捣固机相关计算以及使用说明10

4.1主要部分的设计计算10

4.1.1偏心铁的设计10

4.1.2发动机功率的计算和型号的选择11

4.2机械强度计算12

4.2.1捣固杆12

4.2.2振动轴的计算12

4.2.3轴承的选择13

4.2.4单级变速箱的计算14

4.3捣固机的使用方法17

4.3.1上道使用前的注意事项17

4.3.2使用中注意事项18

4.3.3下道时应注意事项18

4.3.4日常保养19

第5章结论20

参考文献21

结束语22
