JJ1595-双柱座板的注塑模具设计[含UG三维图] 下载积分:150 资料编号: JJ1595

1.打开支付宝或者微信扫描二维码。
2.填写金额:150
3.添加备注,填写资料编号:
资料编号: JJ1595
4.支付成功后,请发资料编号到邮箱:jxsj168@qq.com
会有专人在15分钟内把资料发到您邮箱
备注:如果付款忘记填写资料编号,则发邮件时附带您的交易明细截图即可。
请耐心等待,如超过30分钟还没收到,请联系客服QQ:2363701252
点击分享:

作品描述

作品包括:

Word版说明书1份,共48页,约14000字

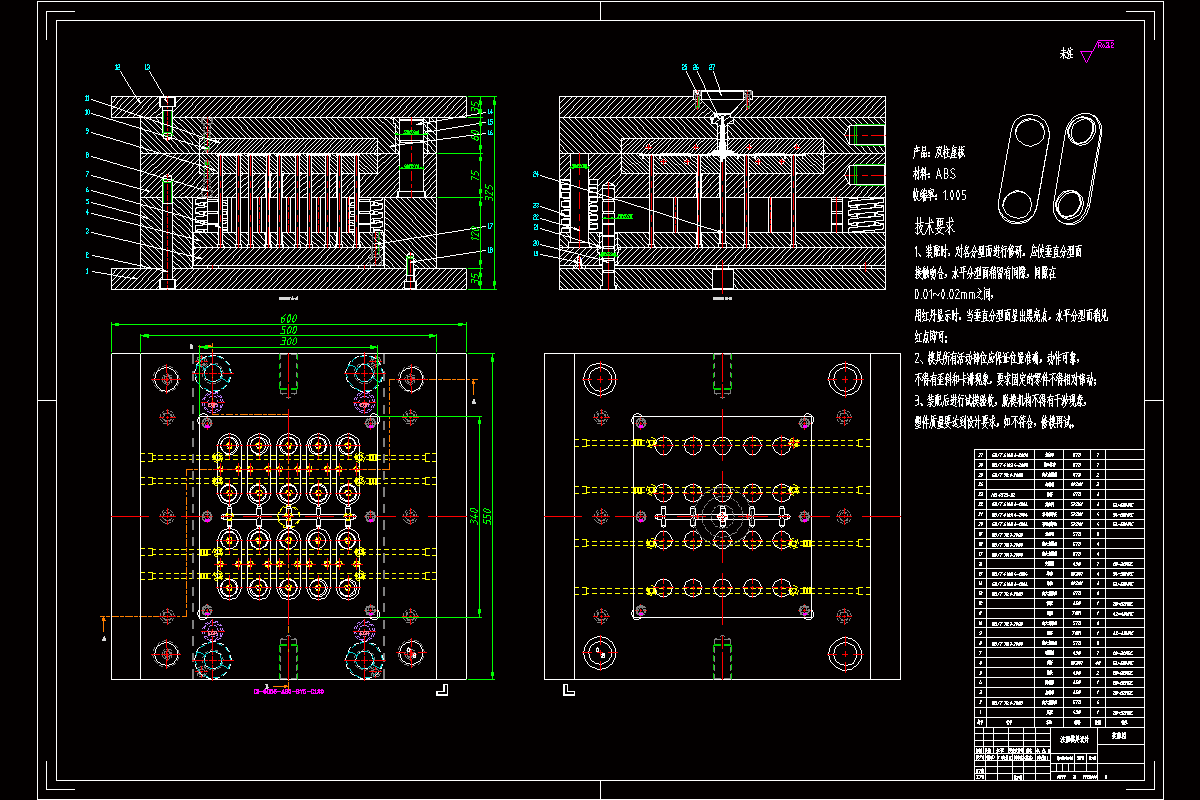

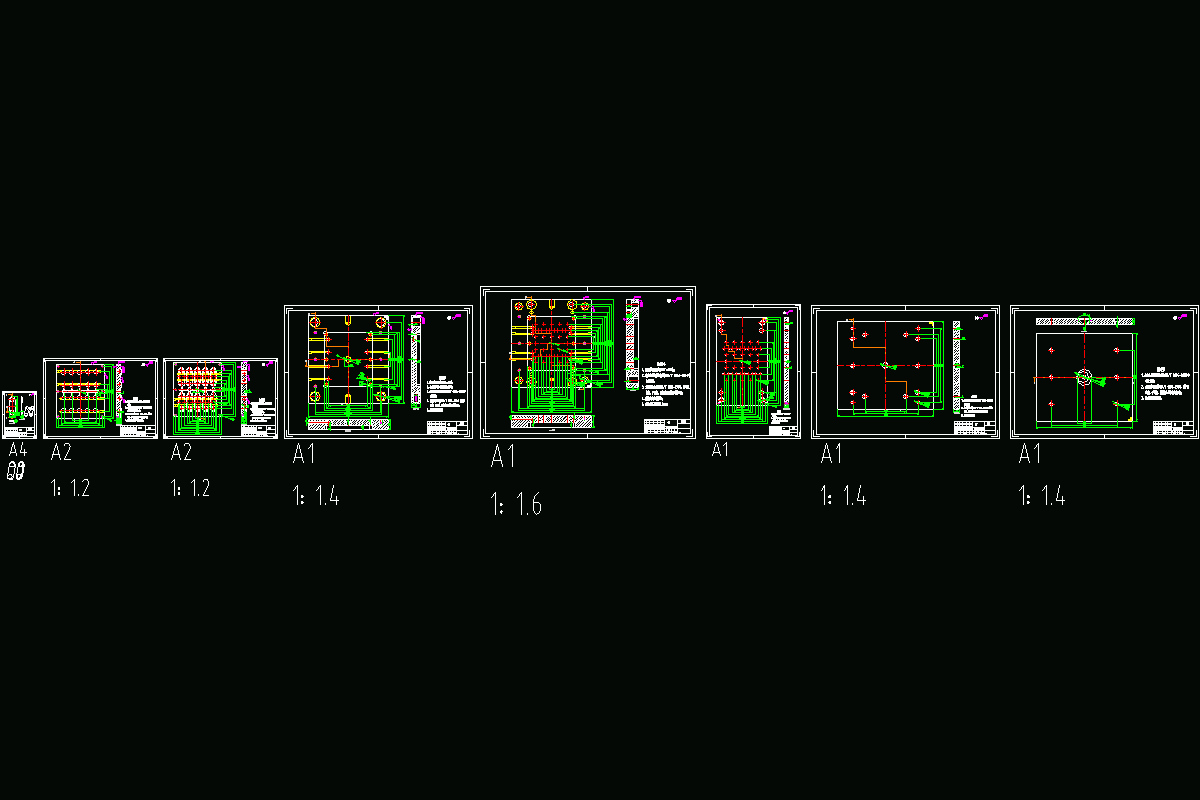

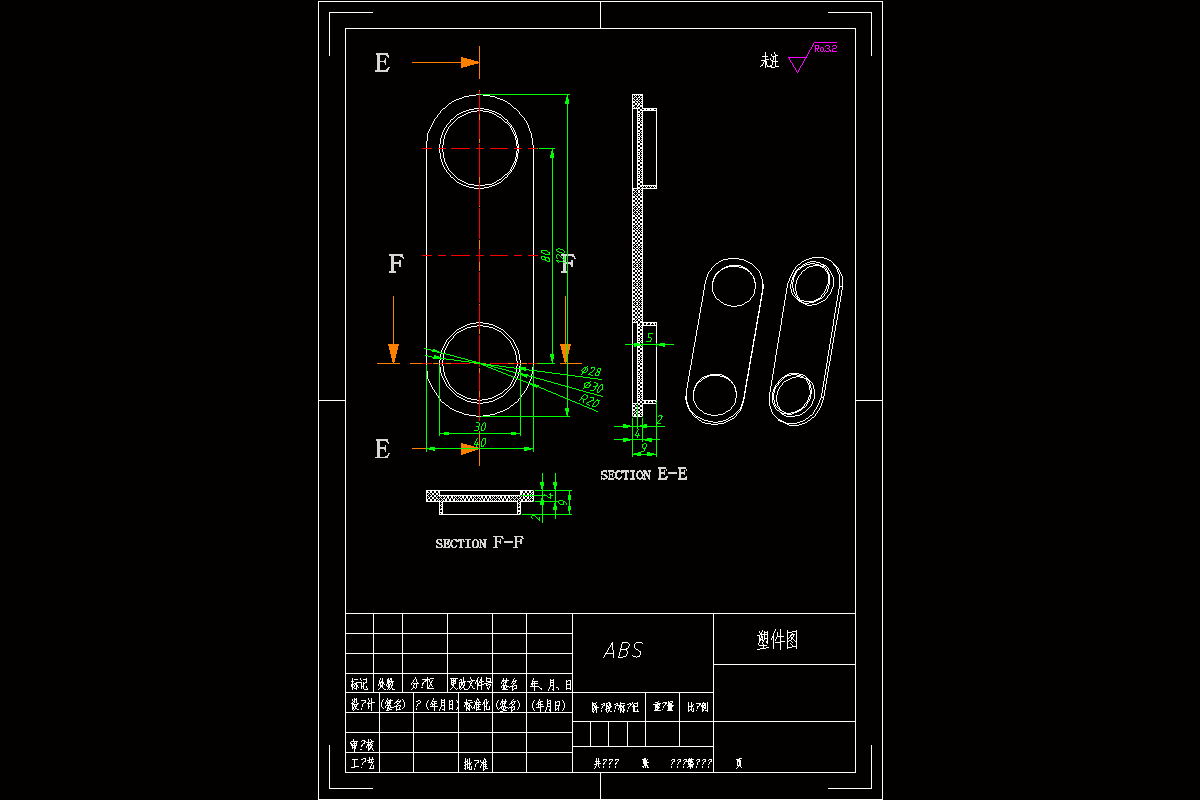

CAD版本图纸,共9张

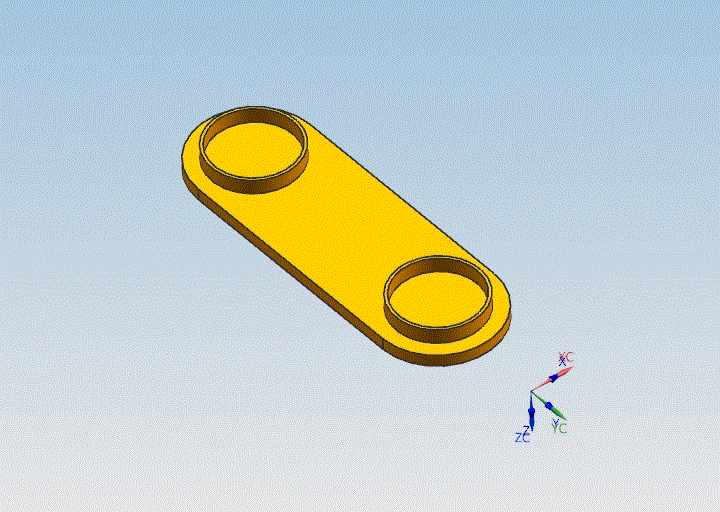

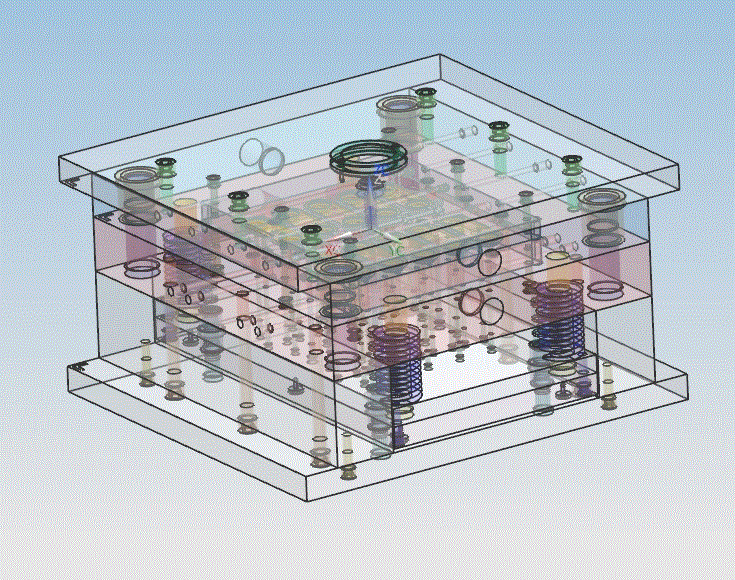

UG三维图一份


摘要

在21世纪的生产业中,注塑模具占主导地位,注塑模具的产品随处可见经济实惠。本次设计以双柱座板为原件进行模具设计,首先确定塑料的分型面,分型面的选择要考虑脱模斜度和顶出受力面积。浇口位置要考虑到产品填充的流向均匀还有废料的放置位置。型腔数量的安排要合理采用镶嵌式还是整体式,结合模具的结构合理性要填充完全不得缺料。冷却系统要均匀,如果温差过大会影响零件外观出现裂痕变形和水印等。顶出机构也要受力均匀,如果脱模力受力不均匀过小会顶穿产品,顶出时面针板进行固定,底针板进行推出。工作时采用导柱导套进行导向,复位时利用弹簧进行复位复位杆进行导向。在设计完成后进行注塑机的校核,通过指导手册查询数据,选择注塑机的型号根据质料进行技算出注塑量,注塑压力、锁模力等。

本次设计采用CAD和UG软件进行绘制,绘制方法先测绘零件图通过UG建模画出三维,根据分型画出三维装配图,再根据三维图使用CAD画出二维装配图和非标零件图。利用辅助软件绘图减少了绘制时间,绘制的思路也清晰,软件的使用也更加的熟练了。本次采用的模架为龙记GB国标模架,此模架是大型企业模具专业设计的通用模架,此模架是全国公认的。

关键词:UG;注塑模具;模具设计;CAD
