JJ1624-圆弧轴的数控车加工工艺规程及手动编程程序设计[含UG三维图]长145 下载积分:150 资料编号: JJ1624

1.打开支付宝或者微信扫描二维码。
2.填写金额:150
3.添加备注,填写资料编号:
资料编号: JJ1624
4.支付成功后,请发资料编号到邮箱:jxsj168@qq.com
会有专人在15分钟内把资料发到您邮箱
备注:如果付款忘记填写资料编号,则发邮件时附带您的交易明细截图即可。
请耐心等待,如超过30分钟还没收到,请联系客服QQ:2363701252
点击分享:

作品描述

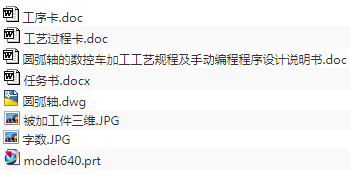

作品包括:

Word版说明书1份,共25页,约9800字

任务书一份

工序卡3张

工艺过程卡1张

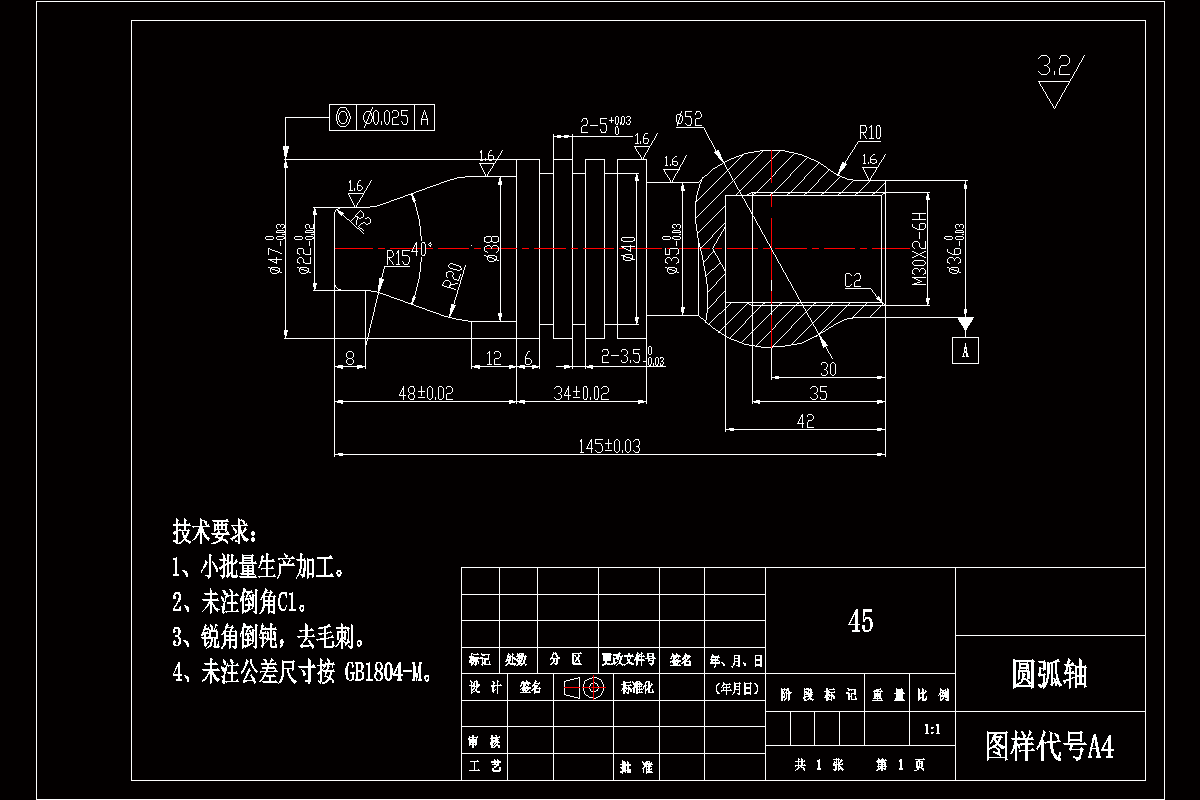

CAD版本图纸,共1张

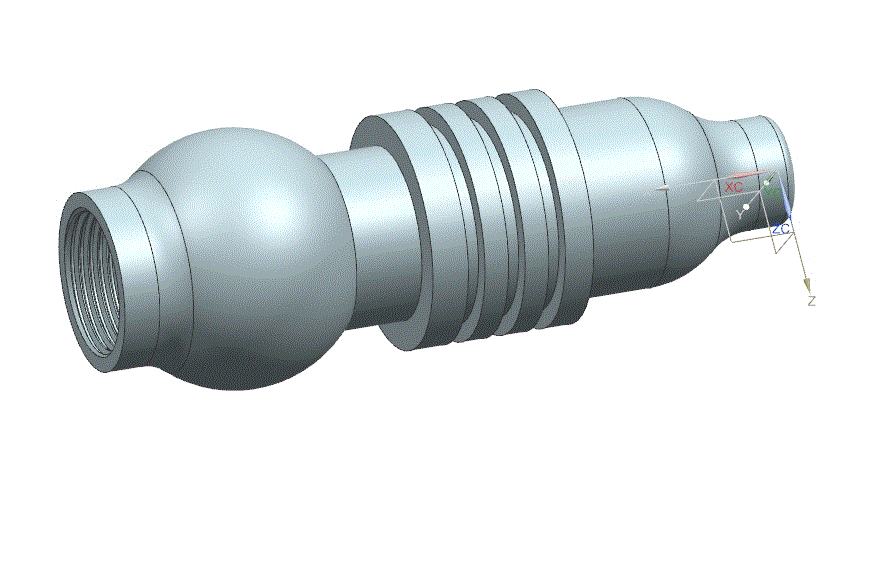

UG三维图一份


摘要

我国经济在快速地发展,也不断地提高了对机械设备的要求,随着科学技术和计算机技术不断地提升,数控技术也在不断地进步和完善。针对于机械制造而言,都要依靠数控技术有效地实现集成化和自动化以及柔性化,在制造业中广泛地应用数控技术,致使自动化生产效果有效地实现,企业竞争力得以提高。

本设计通过对数控加工的工艺特点、加工零件工艺性等进行分析,选择正确的加工方法,设计合理的加工工艺过程,充分发挥数控加工的优质、高效、低成本的特点。根据被加工工件的材料、轮廓形状、加工精度等选用合适的机床,制定加工方案,确定零件的加工顺序,各工序所用刀具,夹具和切削用量等,编写加工零件的程序。

关键词:数控技术;加工工艺;切削用量;数控程序

目录

摘要1

Abstract 2

第1章绪论3

1.1数控技术原理3

1.2数控加工技术发展现状3

1.3我国数控技术发展趋势4

1.4设计的目的及意义4

第二章零件的工艺分析5

2.1零件的结构分析5

2.2零件的加工精度分析6

2.3零件的作用6

2.4零件的材料分析6

2.5零件加工重点难点分析7

第三章零件的工艺规程设计8

3.1确定毛坯8

3.2表面加工方法的确定8

3.3加工顺序的安排8

3.4定位基准的选择9

3.5零件加工工序方案确定10

3.6确定装夹方式10

3.7选择加工设备机床11

3.8选择刀具13

3.9确定切削用量14

3.9.1背吃刀量的确定15

3.9.2切削参数的确定15

3.10数控加工工艺卡片拟订17

第四章零件的程序编制18

4.1数控编程的定义及常见指令18

4.2对刀及换刀点的设定18

4.3数控加工程序编写19

总结22

参考文献23

致谢24
