JJ1626-传动轴零件的数控车削加工工艺设计与手动编程[含三维图]长635 下载积分：150　资料编号： JJ1626

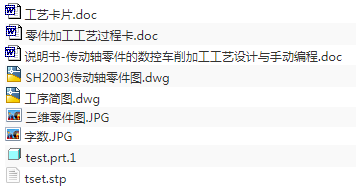

作品包括:

Word版说明书1份，共31页,约12000字

工序卡5张

工艺过程卡1张

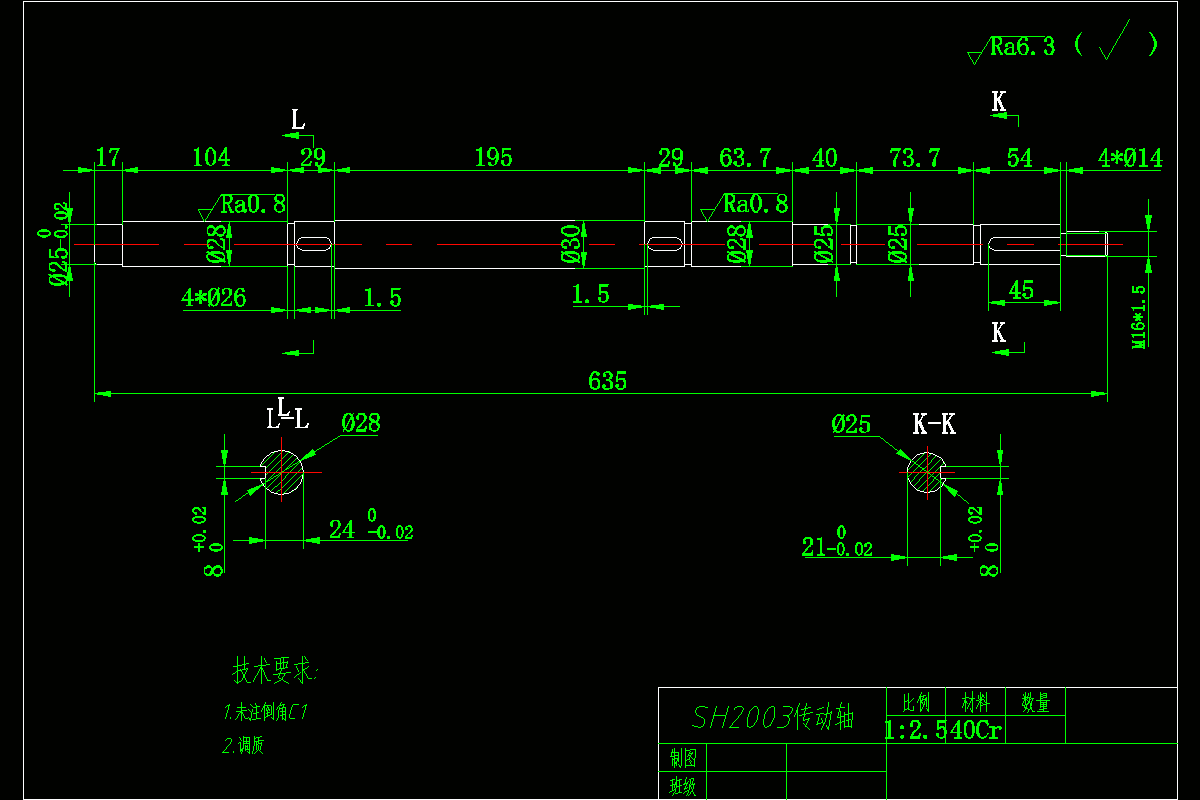

CAD版本图纸，共1张

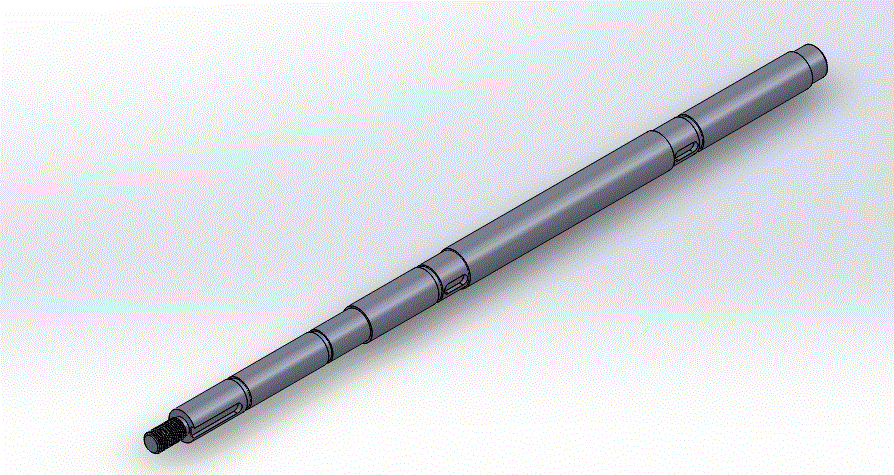

三维零件图1份

摘要

1952年，第一台数控机床问世，随着制造业发展的需要，数控技术已经涉及制造业的领域不断扩大。数控技术的应用不但给传统制造业带来了革命性的变化，使制造业成为工业化的象征，而且随着数控技术的不断发展和应用领域的扩大，对国际民生的一些重要行业国防、汽车等的发展起着越来越重要的作用。数控机床利用其出众的效率和精良的品质，在世界制造业起到了举足轻重的作用。数控机床它是采用计算机实现数字程序控制的技术，要想机床能够正常的运行，精准的加工出合格的产品，操作者必须会使用计算机的设定和编程。相对于传统普通机床来说高水平数控机床的出现也是对操作者的一种挑战。

在金属加工机床中，数控车床的应用是相当广泛。目前市场上的数控车床能满足车削、钻孔、攻丝、铰孔的需要，大大提高了生产效率，减小了很多产品加工难度。本文中以一轴零件加工为例，从机床的选用、编程、车削参数及加工工艺路线等方面全方位的体现出轴零件加工的全过程。

关键词工艺分析加工方案车削参数工艺路线

目录

摘要1

前言2

第一章数控技术简介4

1. 1数控技术简介4

1.2、数控加工工艺简介6

1.3、CAD/CAM技术简介6

第二章零件加工工艺分析8

2.1零件图分析8

2.2零件毛坯的选择9

2.3确定加工方案的原则10

2.4加工方案的确定11

2.5数控机床的选择11

2.6夹具选择12

2.7工具、量具的选择14

第三章刀具及切削用量的选择15

3.1刀具的选择和使用15

3.2切削用量的选择16

3.3轴各工序切削参数的确定19

第四章工艺方案的确定和程序编制22

4.1切削加工工序的安排原则22

4.2定位基准的选择22

4.3工艺过程卡片23

第五章零件数控加工程序的编制24

5.1工序3 24

5.2工序4 25

5.3工序6 26

第六章结束语28

第七章致谢词29

参考文献30
