JJ1767-肥皂盒注塑模具设计-塑料底孔长方盒侧抽芯 下载积分：100　资料编号： JJ1767

作品包括:

Word版说明书1份，共31页,约13000字

任务书一份

开题报告一份

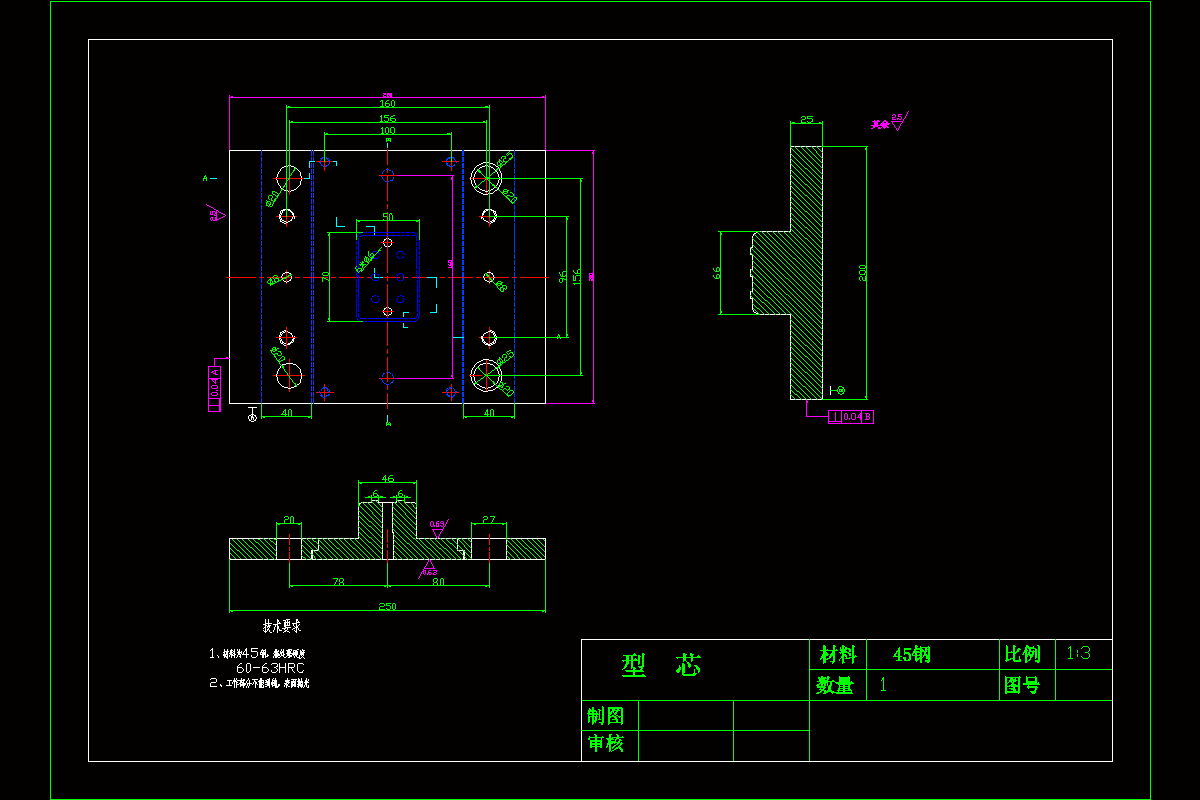

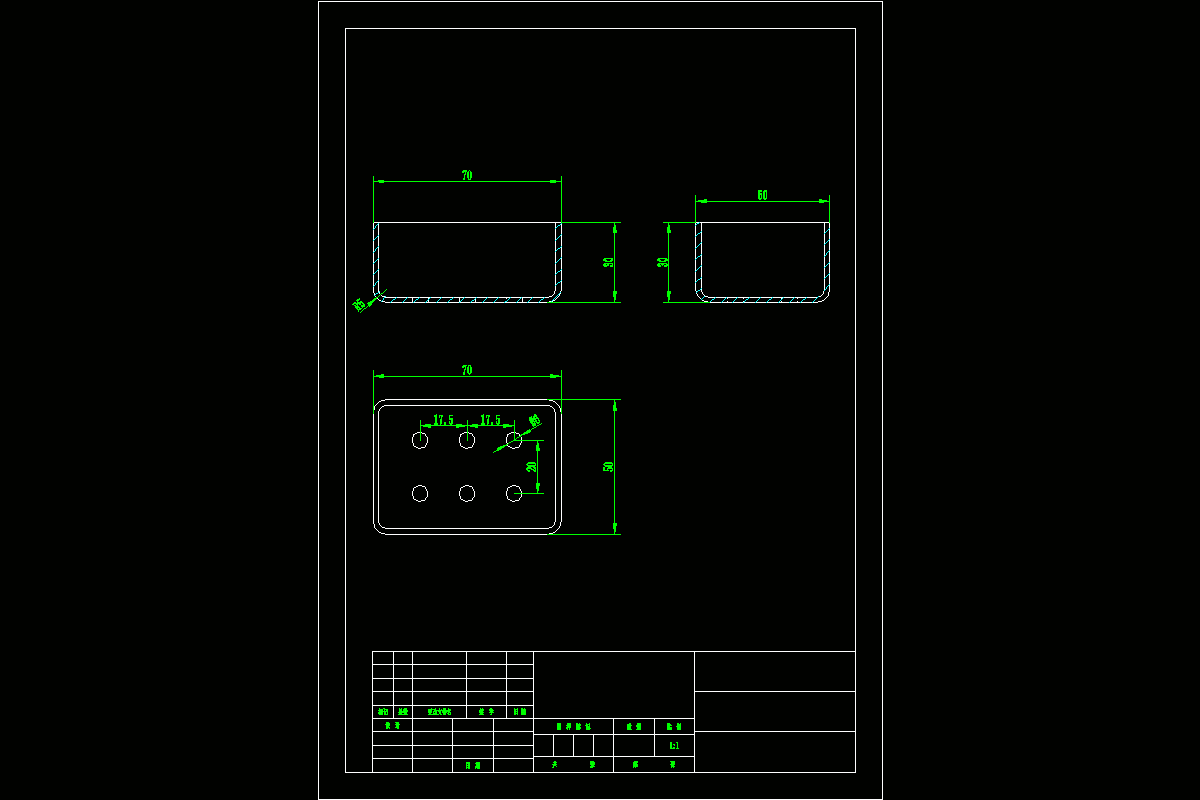

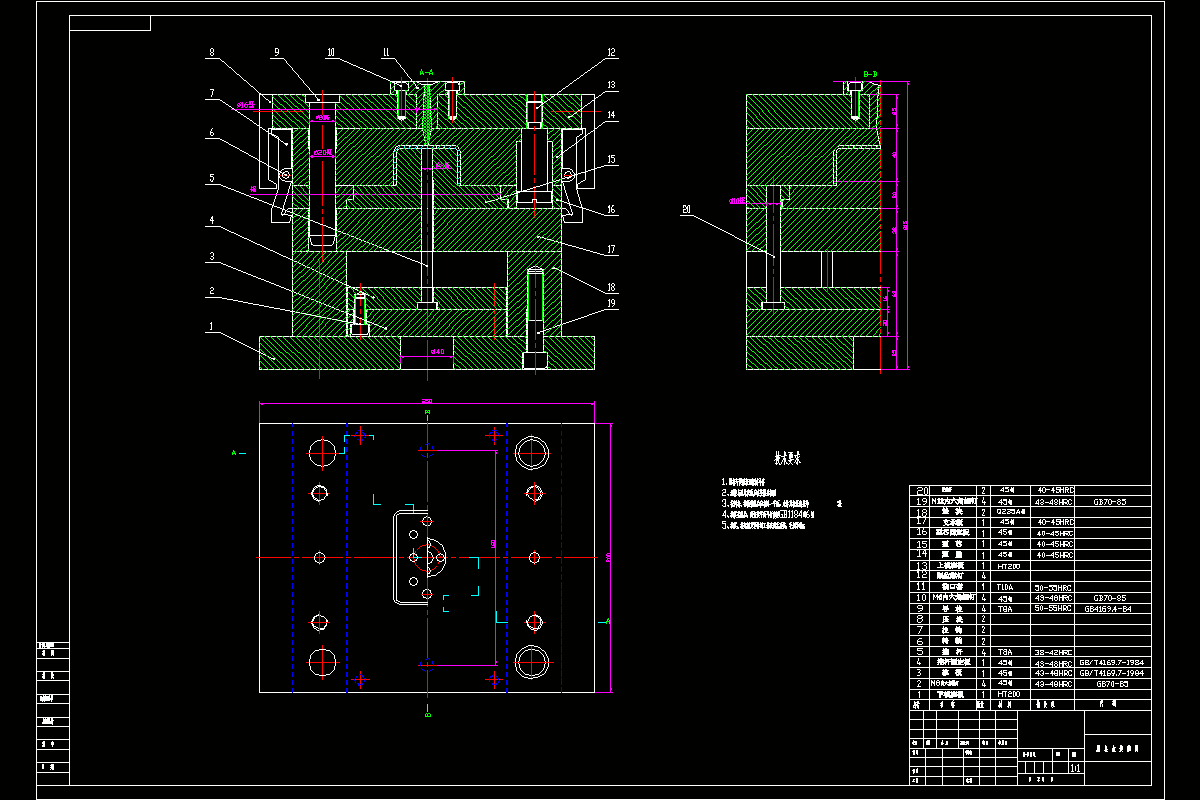

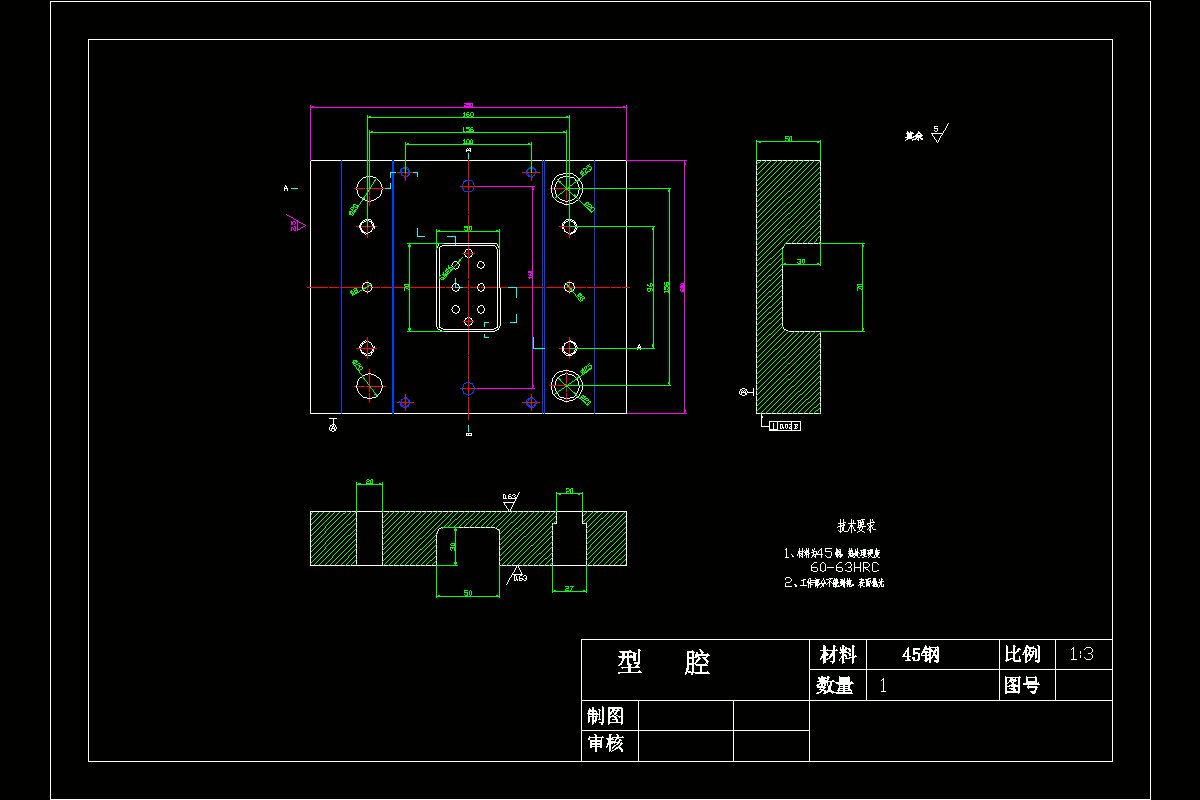

CAD版本图纸，共4张

摘要

近几年国家振兴机械行业，与机械相关的各个行业都越来越重视CADCAM技术，不仅是因为CADCAM技术已发展成为一项比较成熟的共性技术，同时还因为塑料制品设计与在塑料模具工业中发挥越来越重要的作用。本模具设计的课题是肥皂盒，针对肥皂盒进行了相关的工艺设计和模具设计。首先对塑件材料ABS，塑料件的尺寸精度，使用性能，表面质量，结构进行分析，初步选取注射机，本模具利用CAD软件对模具进行计算分析。重点在于注射模设计，首先分析可注塑性，对塑件表面质量不可忽视，表面不允许出现明显的接痕，和气泡伤疤，可以利用软件对注塑件可能出现的接痕和气泡进行分析。然后是可制造性，确定型腔数目，模具类型，模具主要结构，在模具主要结构设计中包括型腔布局，浇口的选择，型面设计，浇注系统设计，排气系统设计，导向机构设计，限位拉杆设计，随后可以确定模具的主要结构。然后选择模架，校准开模行程，计算推出距离，确定推出方式，设计侧抽芯机构，冷却系统，随之可以确定模具的总体结构。分析模具结构功能，其中包括型腔结构，型芯结构，型芯镶件结构，模具导向复位结构。计算成型零件工作尺寸，包括型芯尺寸，型腔尺寸。最后是模具的安装与试模，绘制模具安装结构图。

关键词：壳体；注塑模；实体造型；模具；模架

目录

摘要Ⅰ

Abstract Ⅱ

前言1

第一章肥皂盒设计及其成型工艺的分析2

1.1塑件分析2

1.2塑料的选材及性能分析2

1.3 ABS塑料的注射过程及工艺3

1.4 ABS的主要缺陷及消除措施4

第二章肥皂盒模具设计方案6

2.1分型面方案的优化确定6

2.2型腔数量以及排列方式的确定7

第三章模具设计与对比创新8

3.1注塑机选型8

3.2模具浇注系统设计和浇口的设计10

3.3成型零件工作尺寸的设计和计算12

3.4模架的确定和标准件的选用14

3.5合模导向机构和定位机构16

3.6脱模推出机构的设计17

3.7排气系统设计19

3.8冷却系统的优化设计19

第四章模具装配22

4.1塑料模具装配的技术要求22

4.2塑料模具装配过程22

4.3模具工作过程23

总结25

致谢26

参考文献27
