P051-香烟横包机右支架工艺规程及夹具设计 下载积分:50 资料编号: P051

1.打开支付宝或者微信扫描二维码。
2.填写金额:50
3.添加备注,填写资料编号:
资料编号: P051
4.支付成功后,请发资料编号到邮箱:jxsj168@qq.com
会有专人在15分钟内把资料发到您邮箱
备注:如果付款忘记填写资料编号,则发邮件时附带您的交易明细截图即可。
请耐心等待,如超过30分钟还没收到,请联系客服QQ:2363701252
点击分享:

作品描述

作品包括:

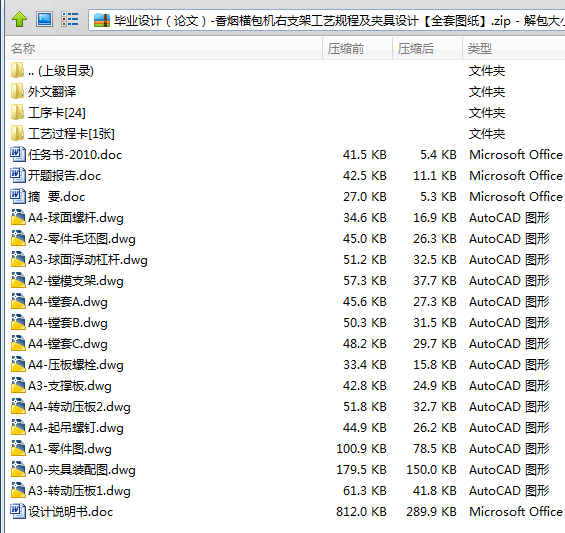

说明书一份,共38页,约13000字

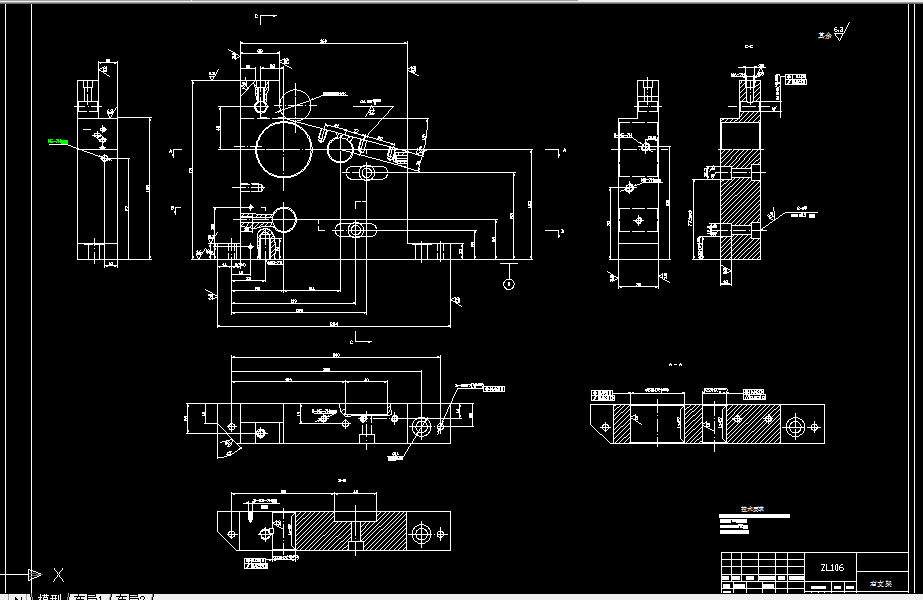

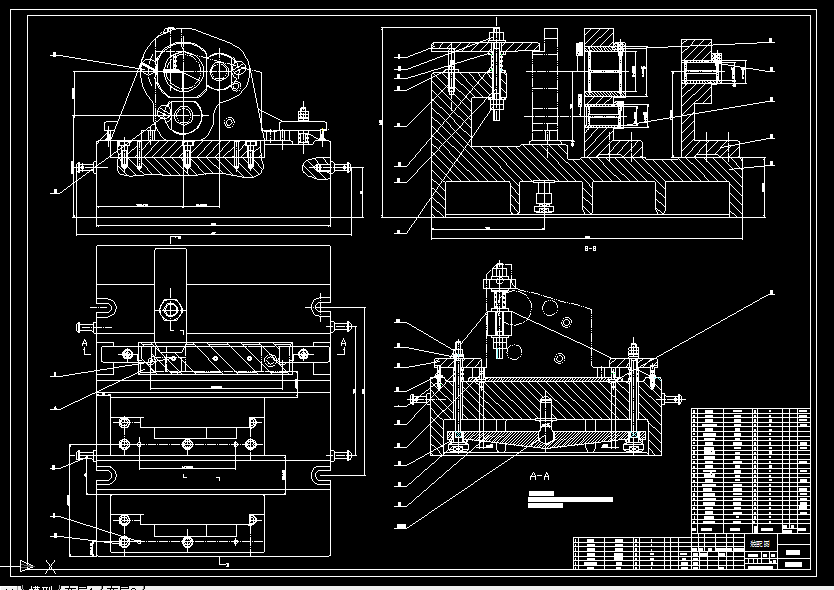

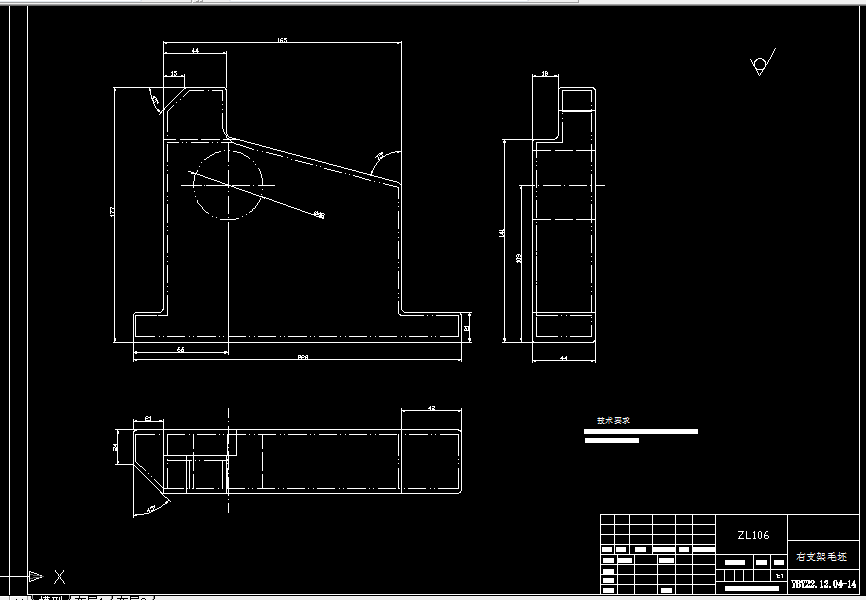

CAD版本图纸,共14张

摘要:本课题是香烟横包机右支架的机械加工工艺设计和镗床镗模设计,因为零件本身不是很复杂,而且加工精度不是很高,所以其工艺简单。通过对零件的工艺分析,设计了工艺规程,确定了其毛坯的制造形式、加工基准和设计基准、工艺路线、机械加工余量和各工序的切削用量及基本工时,也确定了选用的刀具与机床。为提高劳动生产效率,降低劳动强度,设计了三个平行孔的专用夹具,基于零件的几何形状,设计其夹具为T68镗床上的专用镗模,通过对其定位基准、引刀方式、夹紧方案的选择,最终确定了主要用于加工零件的孔系的镗模,它依靠专用的导向元件——镗套引导镗孔刀具,保证了加工达到了较高的位置精度,并使镗孔的位置精度不受机床精度的影响,利用其夹具精加工孔系时保证了平行孔轴线距误差小于±0.02mm;平行孔的不平行或不垂直度小于0.01/200;平行孔不同轴度误差小于0.01mm。


关键词:加工工艺,夹具,加工精度,镗模

目录

1 绪论 2

1.1 现代制造技术和工艺 2

1.2现代机械工业的生产特点 2

1.3夹具及其作用 3

1.4现代机床夹具的发展方向 3

1.5 本课题的任务和主要内容 5

2 零件的分析 6

2.1零件的结构与作用 6

3 工艺规程的设计 9

3.1确定毛坯的制造形式 9

3.2 基准的选择 9

3.3 制订工艺路线 9

3.4 机械加工余量 10

3.5 确定切削用量及基本工时 14

4 专用夹具设计 31

4.1 问题提出 31

4.2 夹具的设计 31

结论 36

致谢 37

参考文献 38
