V268D-摇臂支架零件加工工艺及车10.5孔夹具设计 下载积分:50 资料编号: V268D

1.打开支付宝或者微信扫描二维码。
2.填写金额:50
3.添加备注,填写资料编号:
资料编号: V268D
4.支付成功后,请发资料编号到邮箱:jxsj168@qq.com
会有专人在15分钟内把资料发到您邮箱
备注:如果付款忘记填写资料编号,则发邮件时附带您的交易明细截图即可。
请耐心等待,如超过30分钟还没收到,请联系客服QQ:2363701252
点击分享:

作品描述

作品包括:

说明书一份,共33页,约12000字

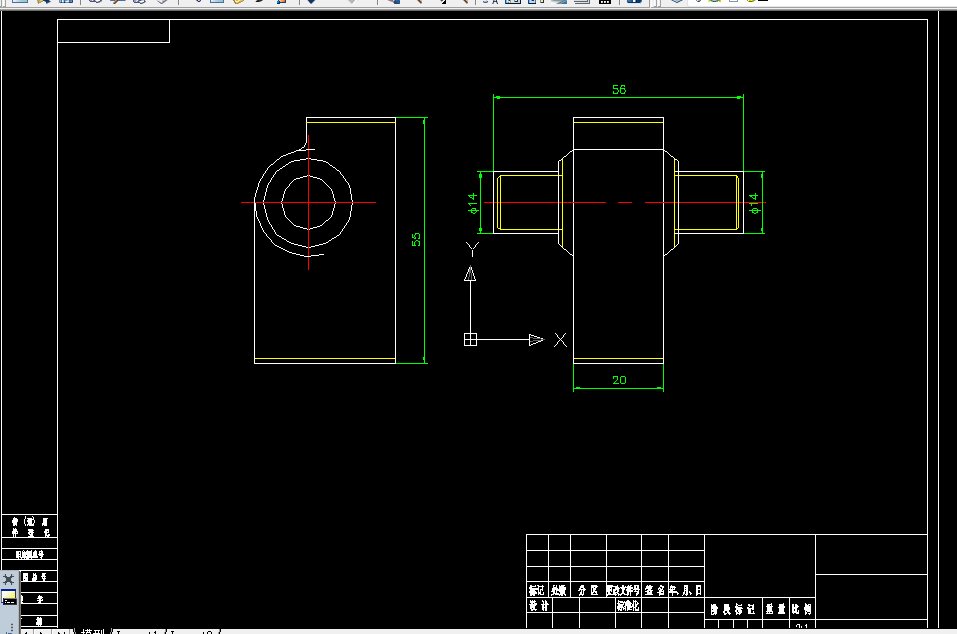

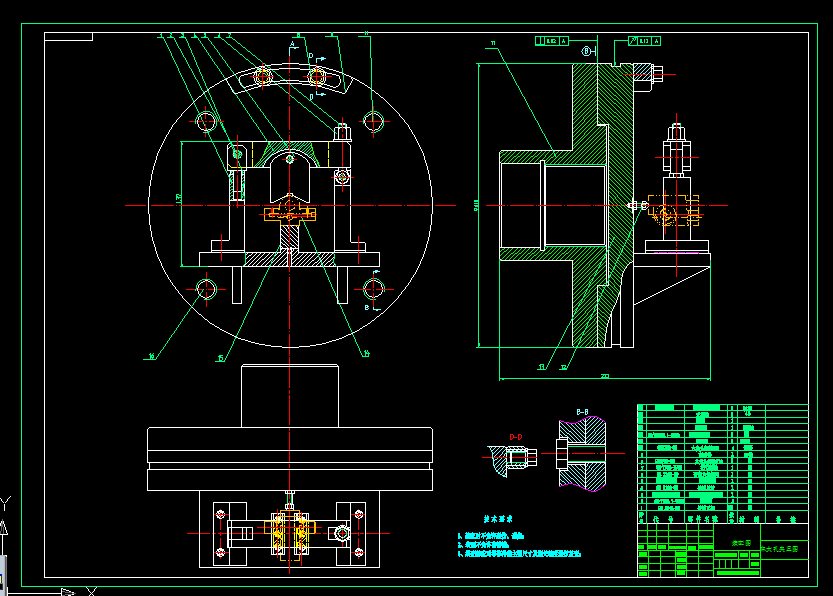

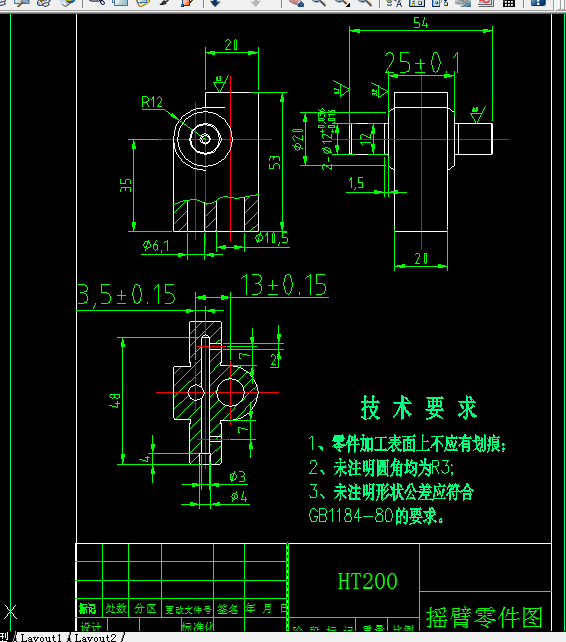

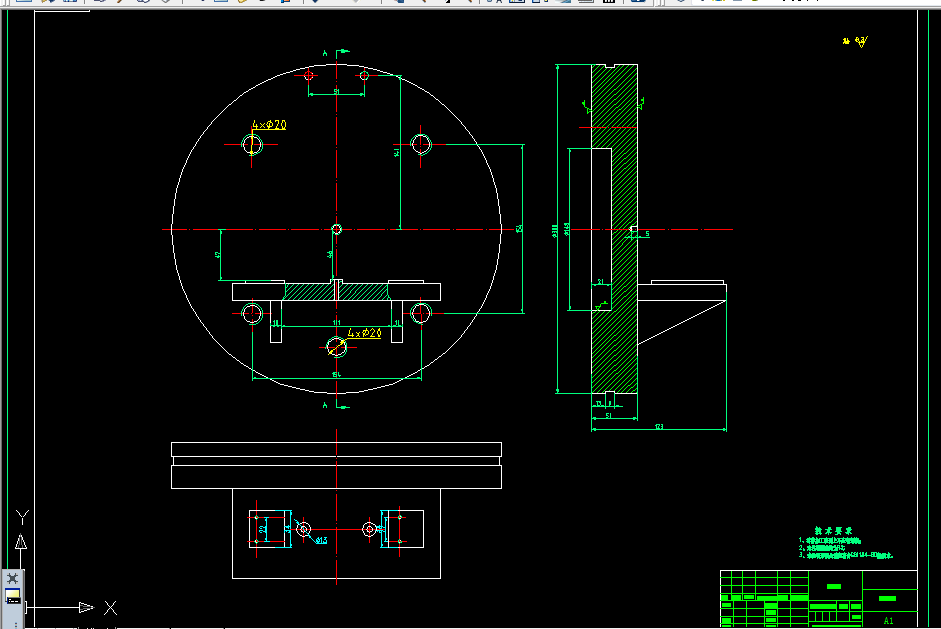

CAD版本图纸,共5张

中文摘要

本设计专用夹具的设计摇臂零件加工过程的基础上。主要加工部位是平面和孔加工。在一般情况下,确保比保证精密加工孔很容易。因此,设计遵循的原则是先加工面后加工孔表面。孔加工平面分明显的阶段性保证粗加工和加工精度加工孔。通过底面作一个良好的基础过程的基础。主要的流程安排是支持在定位孔过程第一个,然后进行平面和孔定位技术支持上加工孔。在随后的步骤中,除了被定位在平面和孔的加工工艺及其他孔单独过程。整个过程是一个组合的选择工具。专用夹具夹具的选择,有自锁机构,因此,对于大批量,更高的生产力,满足设计要求。

关键词:摇臂类零件;工艺;夹具;

目  录

摘  要 II

ABSTRACT I

1 加工工艺规程设计 4

1.1 零件的分析 4

1.1.1 零件的作用 4

1.1.2 零件的工艺分析 5

1.2 摇臂加工措施 5

1.2.1 孔和平面的加工顺序 5

1.2.2 孔系加工方案选择 5

1.3 摇臂加工定位基准的选择 6

1.3.1 粗基准的选择 6

1.3.2 精基准的选择 6

1.4 摇臂加工主要工序安排 7

1.5 机械加工余量、工序及毛坯的确定 8

1.6确定切削用量及基本工时(机动时间) 9

1.7 时间定额计算及生产安排 19

2  加工大孔夹具设计 23

2.1 车床夹具设计要求说明 23

2.2车床夹具的设计要点 23

2.3 定位机构 25

2.4夹紧机构 25

2.5零件的车床夹具的加工误差分析 27

2.6定位销选用 28

2.7 确定夹具体结构尺寸和总体结构 28

2.8 零件的车床专用夹具简单使用说明 29

总 结 30
