JJ2010-制动软管挠曲耐久性试验台设计 下载积分：150　资料编号： JJ2010

作品包括:

Word版说明书1份，共21页，约9700字

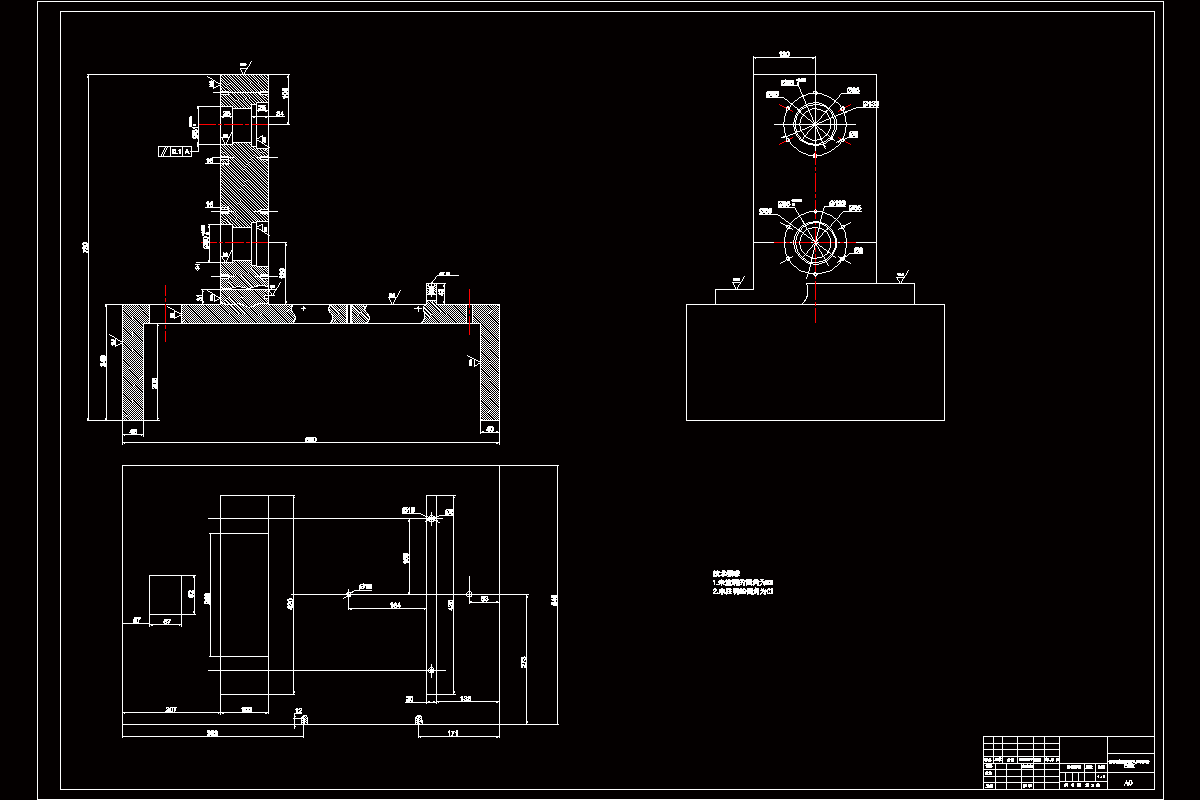

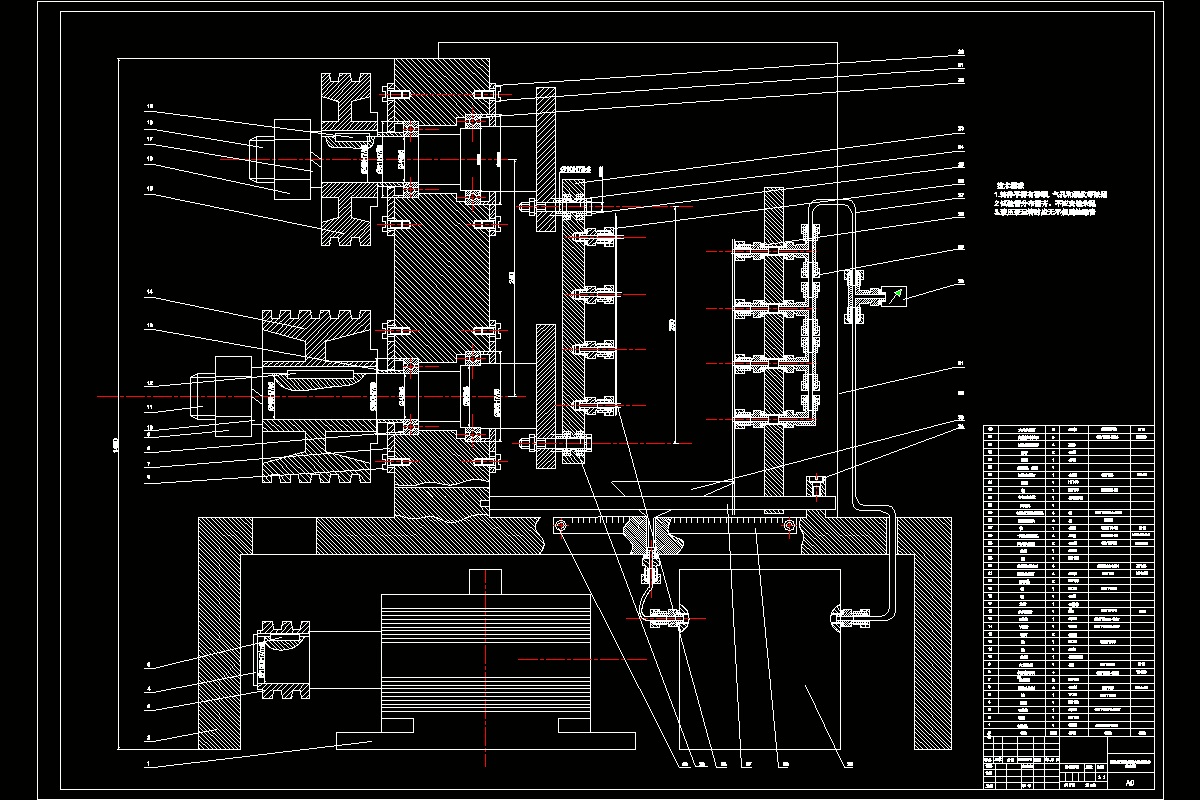

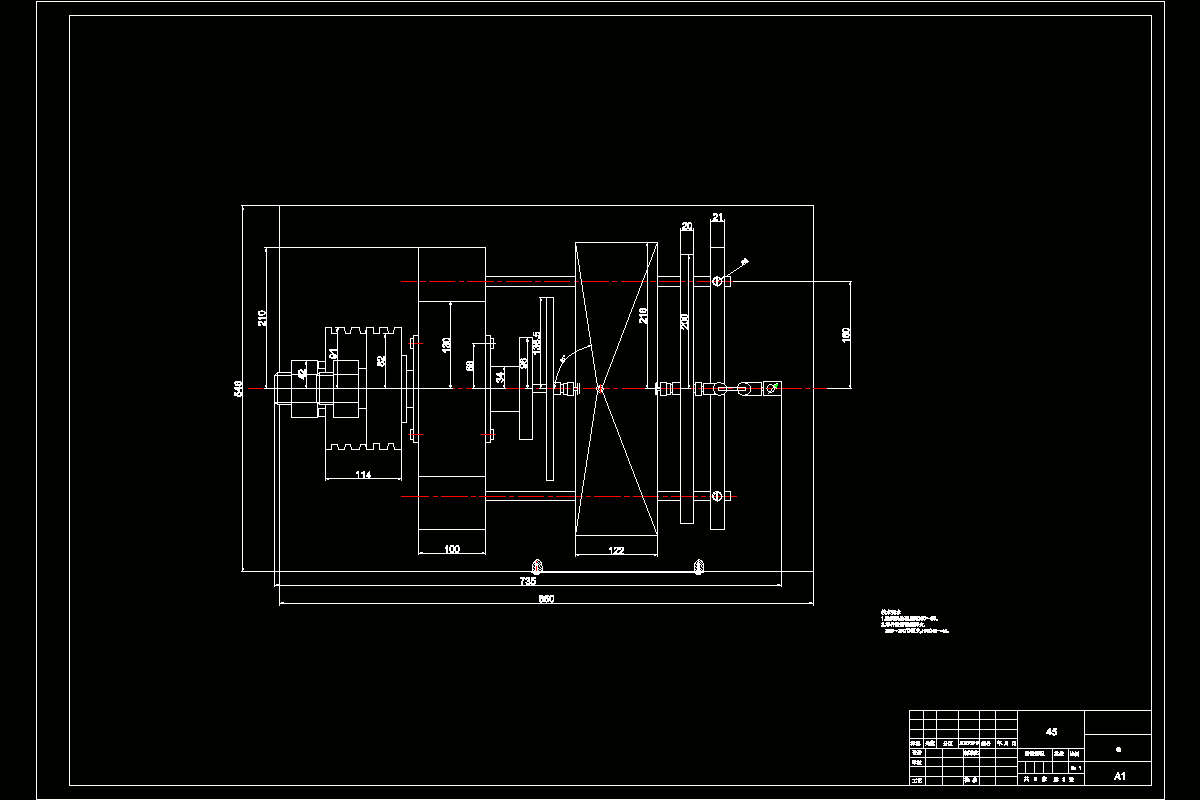

CAD版本图纸，共3张

摘要

机动车制动软管即刹车管，是机动车制动系统中必不可少的零件。制动软管分为液压、真空和压力制动软管三部分，本次针对液压制动软管设计了液压制动软管挠曲耐久性试验台，实验严格依据了国家所定制的标准。详细介绍了试验台的机械系统的组成和结构，三相异步电机的选择，轴的强度校核，皮带轮的计算和选择等。液压控制系统包括液压传动控制系统，传动原理以及液压控制系统的发展。本次设计是集机、电于一体的典型设计，通过模拟制动软管的真实工作环境，对制动软管的挠曲耐久性进行检测。

关键词：制动软管，制动软管挠曲耐久性试验台，挠曲寿命

目录

绪论1

第一章制动软管挠曲耐久性试验台方案设计4

1.1设计任务4

1.2对制动软管的介绍5

1.3设计方案5

第二章机械部分的设计计算7

2.1械部分简介7

2.2轴的参数计算和轴径选择7

2.3电动机的选择8

2.4皮带轮设计计算9

第三章液压控制系统及状况监测11

3.1液压传动控制系统11

3.2液压传动的基本原理11

3.3液压控制系统的发展现状12

3.4液压传动系统的优点和缺点14

3.5试验机的操作方法15

3.6状况监测15

结论16

参考文献17

致谢18
