JJ2031-底座零件的数控铣加工工艺设计及制造、编程仿真[含UG三维图] 下载积分：150　资料编号： JJ2031

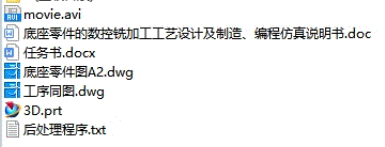

作品包括:

Word版说明书1份，共49页，约18000字

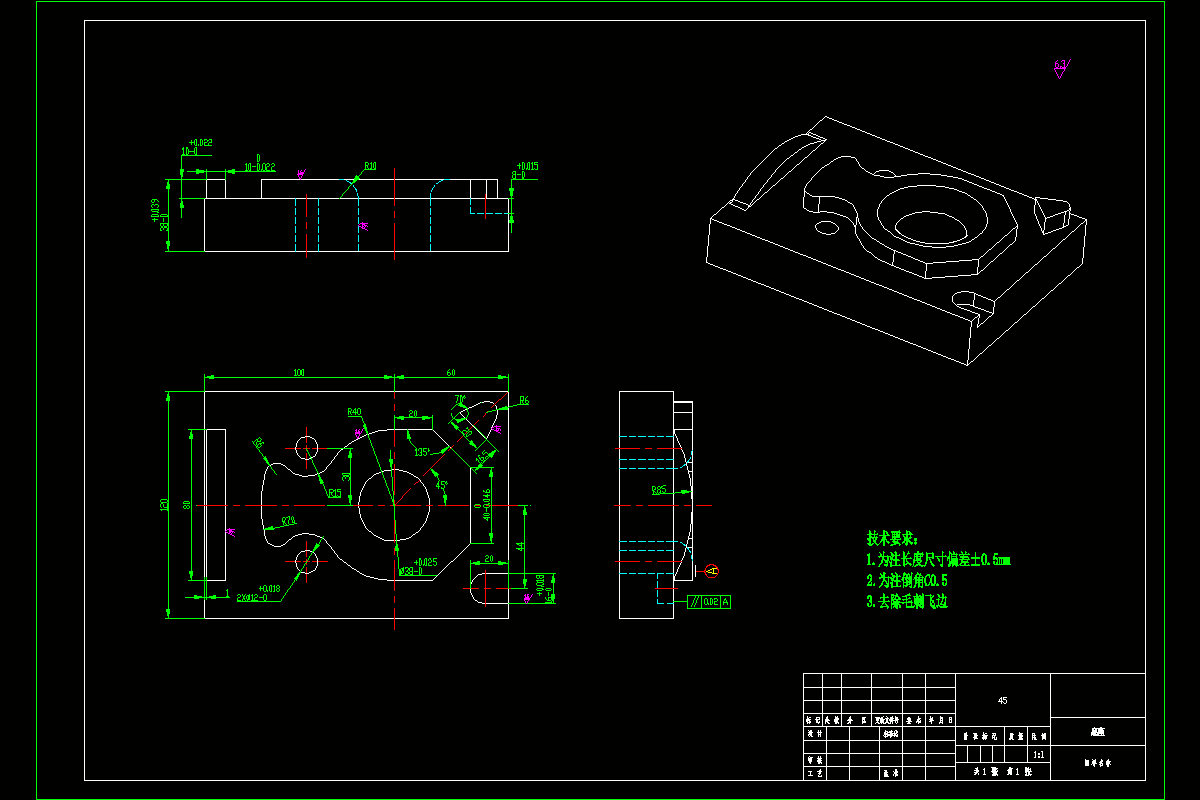

CAD版本图纸，共1张

UG三维图1份

仿真加工视频一份

摘要

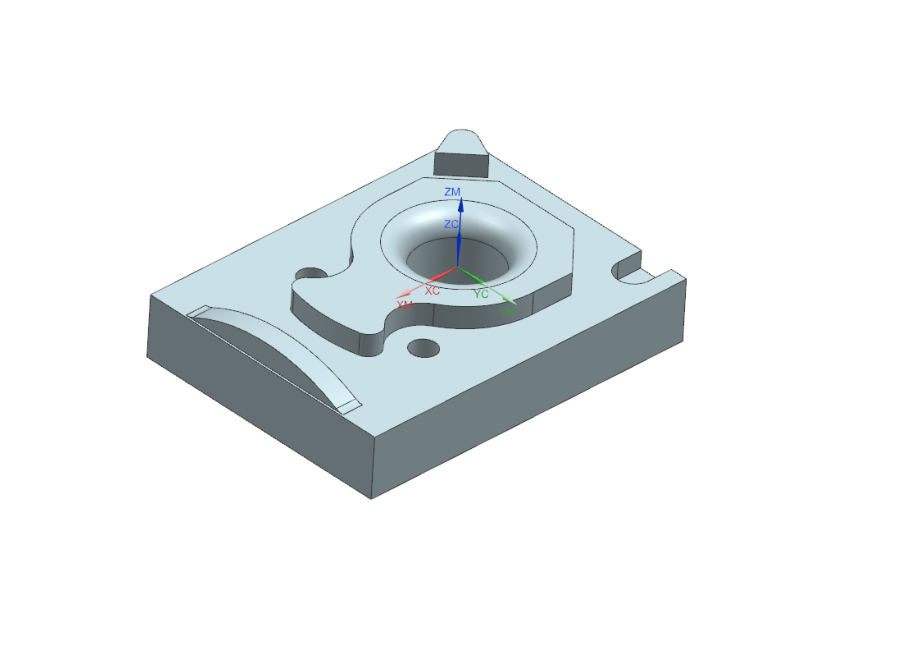

现今数控加工技能常识是今天机械专业学生一定要了解的。在数控加工过程中，目前数控技术所涉及到的知识面非常广阔，渗透到各种行业，比如机械行业，制造业，军事业。差不多将我们在大学生涯所学的所有专业知识综合运用起来。这次设计使我更加熟悉的数控知识，同时使我更加熟练了对CAD以及UG软件的了解和对其熟练的运用，因此通过本次设计不仅仅是一次对我们大学生涯里的知识的了解，也是对我们的测验。

本为底座零件数控加工工艺设计，首先根据底座零件的图纸及技术要求进行了详细的数控加工工艺分析，分析过后对该零件进行了数控加工工艺设计，拟定了加工方案，选择了加工设备、加工刀具、夹具，确定了装夹方案、切削用量，制定了加工顺序、编制了零件的数控加工工序卡片和刀具卡片等。最后，详细说明了如何运用UG自动编程编制该零件的数控程序。

关键词：数控加工、工艺设计、自动编程

目录

摘要1

1绪论4

1.1课题研究背景4

1.2数控设备的简介4

1.3本研究的目的与意义4

1.4数控加工工艺与普通加工工艺的区别及特点4

2数控加工工艺基础概述5

2.1数控加工工艺的特点5

2.2数控加工工艺设计的主要内容5

2.3数控加工工序的设计方法5

2.3.1确定走刀路线和安排工步顺序7

2.3.2定位基准与夹紧方案的确定7

2.3.3夹具的选择7

2.3.4刀具的选择8

2.4.5切削用量的确定8

3底座零件的数控加工工艺设计10

3.1底座零件零件图10

3.2底座零件数控加工工艺分析与设计10

3.2.1底座零件零件图分析10

3.2.2毛坯选择10

3.2.3定位基准选择11

3.2.4加工顺序设计12

3.2.5刀具选择12

3.2.6底座零件刀具卡片制定13

3.2.7切削参数选择13

3.2.8加工设备的选用16

3.2.9夹具的选择与装夹方案的确定17

3.2.10工序与工步的划分18

3.2.11底座零件工序卡片的设计20

4底座零件的三维建模造型31

5底座零件的数控加工程序编制36

5.1底座零件编程方法选择36

5.2底座零件数控加工程序的编写36

致谢47

参考文献48

附录A零件图49

附录B底座零件三维视图50
